2 Betriebssicherheit Betriebsanleitung SIPLACE S-25 H M 2.2 Sicherheitseinrichtungen Softwareversion S R.502.xx Ausgabe 01/ 2001 DE 76 2.2.2 Eingreifschutz am Ein-/Ausgabeband GEF AH R Der Eingre ifsch utz muss immer a u…
Betriebsanleitung SIPLACE S-25 HM 2 Betriebssicherheit
Softwareversion SR.502.xx Ausgabe 01/2001 DE 2.2 Sicherheitseinrichtungen
75
2.2.1.1 Allgemeines
Der Verfahrbereich der Portale ist mit zwei Schutzhauben abgedeckt. Wenn Sie die Schutz-
hauben öffnen wollen, drücken Sie zuerst die Halttaste (Pos. 1 in Abb. 2.2 - 2
) oder den NOT-
HALT-Pilzdrucktaster (Pos. 2 in Abb. 2.2 - 2
). Die Portalachsen werden kraftlos geschaltet und
halten sofort an.
Wird eine der Schutzhauben oder eine Abdeckung am Ein- bzw. Ausgabetransport geöffnet,
werden die Portalachsen kraftlos geschaltet. Sie halten sofort an.
Bei geschlossenem Schlüsselschalter (Stellung I) können Sie bei geöffneten Schutzhauben den
Stern mit reduzierter Geschwindigkeit weitertakten.
Bei Betätigung des NOT-HALT-Pilzdrucktasters wird die Bestückung angehalten. Sie können
danach die Bestückung der Leiterplatte abbrechen oder fortsetzen. Die seitlichen Schutzschei-
ben können bei Stillstand der Maschine zum Nachfüllen von Bauelementen geöffnet werden.
WARNUNG
Nur entsprechend qualifiziertes und geschultes Personal darf bei geschlossenem Schlüsselschal-
ter (Stellung I) die Schutzhauben öffnen! 2
Abb. 2.2 - 2 Halt- und NOT-HALT-Pilzdrucktaster
(1) Halttaste
(2) NOT-HALT-Pilzdrucktaster
2 Betriebssicherheit Betriebsanleitung SIPLACE S-25 HM
2.2 Sicherheitseinrichtungen Softwareversion SR.502.xx Ausgabe 01/2001 DE
76
2.2.2 Eingreifschutz am Ein-/Ausgabeband
GEFAHR
Der Eingreifschutz muss immer auf die Höhe der bearbeiteten Leiterplatte eingestellt werden. Da-
bei darf nur so wenig wie möglich Zwischenraum zwischen Eingreifschutz und Schutzleiste sein.2
Der Eingreifschutz ist am Eingabe- und Ausgabeband des Leiterplattentransportes montiert.
Stellen Sie die Höhe des Eingreifschutzes an den Langlöchern so ein, dass die bearbeitete Lei-
terplatte durchtransportiert werden kann.
Abb. 2.2 - 3 Eingreifschutz am Automaten
(1) Schutzleiste (fest montiert)
(2) Eingreifschutz (verstellbar)
(3) Langlöcher zur Höhenverstellung
(4) Abdeckung
Betriebsanleitung SIPLACE S-25 HM 2 Betriebssicherheit
Softwareversion SR.502.xx Ausgabe 01/2001 DE 2.2 Sicherheitseinrichtungen
77
2.2.3 NOT-HALT-Pilzdrucktaster, Schutzhaubenschalter ...

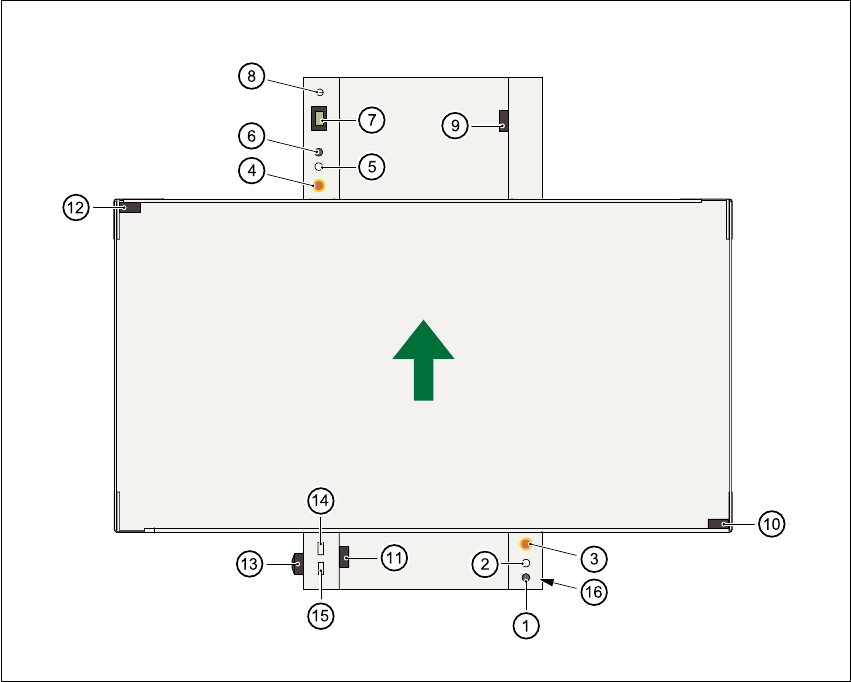

Abb. 2.2 - 4 Einbauplätze der Taster und Schutzsicherheitskombinationen K1, K2
(1) Halttaste
(2) Starttaste
(3) NOT-HALT-Pilzdrucktaster
(4) NOT-HALT-Pilzdrucktaster
(5) Starttaste
(6) Halttaste
(7) Bauelementezähler
(8) Schlüsselschalter geöffnet:Stellung 0 für Normalbetrieb
Schlüsselschalter geschlossen: Stellung
I für Servicezwecke
(9) Schutzhaubenschalter (Ausgabetransport, 00303617-xx)
(10) Schutzhaubenschalter (rechts, 00321417-xx)
(11) Schutzhaubenschalter (Eingabetransport, 00303614-xx)
