2 Betriebssicherheit Betriebsanleitung SIPLACE S-25 H M 2.2 Sicherheitseinrichtungen Softwareversion S R.502.xx Ausgabe 01/ 2001 DE 82 2.2.5 Eingreifschut z an den S tellpl ä tzen der BE-Tische GEF AH R Als V o raus setz…
Betriebsanleitung SIPLACE S-25 HM 2 Betriebssicherheit
Softwareversion SR.502.xx Ausgabe 01/2001 DE 2.2 Sicherheitseinrichtungen
81
Abb. 2.2 - 5 Sicherheitsschleifen
Start-Taste gedrückt
NOT-HALT-Pilzdruck-
taster gedrückt?
Schutzhaube geöffnet?
Schlüsselschalter
geschlossen (Stellung I)?
Nein
Sicherheitsschleife zum
BE-Tisch unterbrochen?
Ja
Nein
Nein
Ja
Ja
Nein
Aktiv
K1 *) Ja
K2 *) Ja
Spannung
Y-Achse 155 V
X-Achse 155 V
Stern-Achse 70 V
DP-Achse 30 V
Z-Achse 30 V
Aktiv
LP-Transport Ja
LP-Klemmung Ja
Breitenverstellung Ja
LP-Stopper Ja
Gurtschneidevorr. Ja
Ja
Aktiv
K1 *) Nein
K2 *) Ja
Spannung
Y-Achse 0 V
X-Achse 0 V
Stern-Achse 10 V
DP-Achse 30 V
Z-Achse 30 V
Aktiv
LP-Transport Ja
LP-Klemmung Nein
Breitenverstellung Ja
LP-Stopper Nein
Gurtschneidevorr.Nein
Aktiv
K1 *) Nein
K2 *) Nein
Spannung
Y-Achse 0 V
X-Achse 0 V
Stern-Achse 10 V
DP-Achse 30 V
Z-Achse 30 V
Aktiv
LP-Transport Nein
LP-Klemmung Nein
BreitenverstellungNein
LP-Stopper Nein
Gurtschneidevorr.Nein
*) K1, K2 Schutzsicherheitskombination
Druckluft
min. 5,1 bar?
Ja
Nein
2 Betriebssicherheit Betriebsanleitung SIPLACE S-25 HM
2.2 Sicherheitseinrichtungen Softwareversion SR.502.xx Ausgabe 01/2001 DE
82
2.2.5 Eingreifschutz an den Stellplätzen der BE-Tische
GEFAHR
Als Voraussetzung für die Betriebssicherheit, müssen alle Stellplätze mit Zuführmodulen gerüstet
sein. Sollten nicht genügend Zuführmodule zur Verfügung stehen, muss anstelle der Module ein
Eingreifschutz ("Dummy-Feeder") gerüstet werden.
Dabei stehen Ihnen folgende Varianten zur Verfügung:
Artikel-Nr.: 00116820-01SIPLACE Eingreifschutz für 1 Stellplatz
Artikel-Nr.: 00116821-01SIPLACE Eingreifschutz für 6-10 Stellplätze
Artikel-Nr.: 00116822-01SIPLACE Eingreifschutz für 11-20 Stellplätze 2

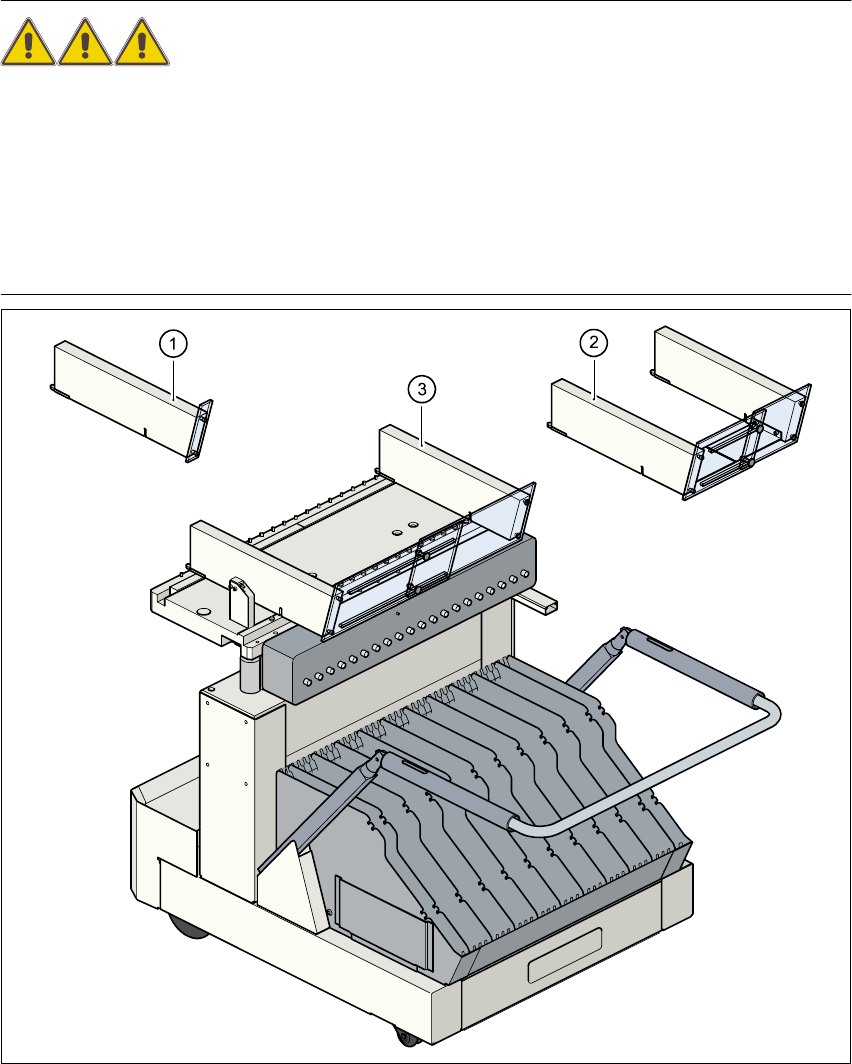

Abb. 2.2 - 6 Eingreifschutz
(1) Eingreifschutz für 1 Stellplatz
(2) Eingreifschutz für 6 bis 10 Stellplätze
(3) Eingreifschutz für 11 bis 20 Stellplätze
Betriebsanleitung SIPLACE S-25 HM 2 Betriebssicherheit
Softwareversion SR.502.xx Ausgabe 01/2001 DE2.3 Restspannungen im Servoeinschub und Entladezeiten beim Abschalten des Auto-
maten
83
2.3 Restspannungen im Servoeinschub und Entlade-
zeiten beim Abschalten des Automaten
Wird der NOT-HALT-Pilzdrucktaster gedrückt oder der Automat abgeschaltet, werden die Elek-
trolytkondensatoren über schaltbare Widerstände auf der Entladungsplatine (00308443-xx)
innerhalb kurzer Zeit auf ungefährliche Restspannungen entladen.
Sie können die Spannungen an den Messbuches 001 - 009 an der Spannungsmesseinheit im
Servoeinschub abgreifen.
GEFAHR Die Automaten der SIPLACE-Familie werden mit 3 x 400 V~
(3 x 208 V~ U.S.A -Version) ± 5%, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen
daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter.
Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwerer Körperver-
letzung sowie erheblichem Sachschaden führen. Beachten Sie die geltenden Unfallverhütungs-
und DIN-Vorschriften (insbesondere EN 60204, Teile 1).
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Servoeinschub öffnen.2

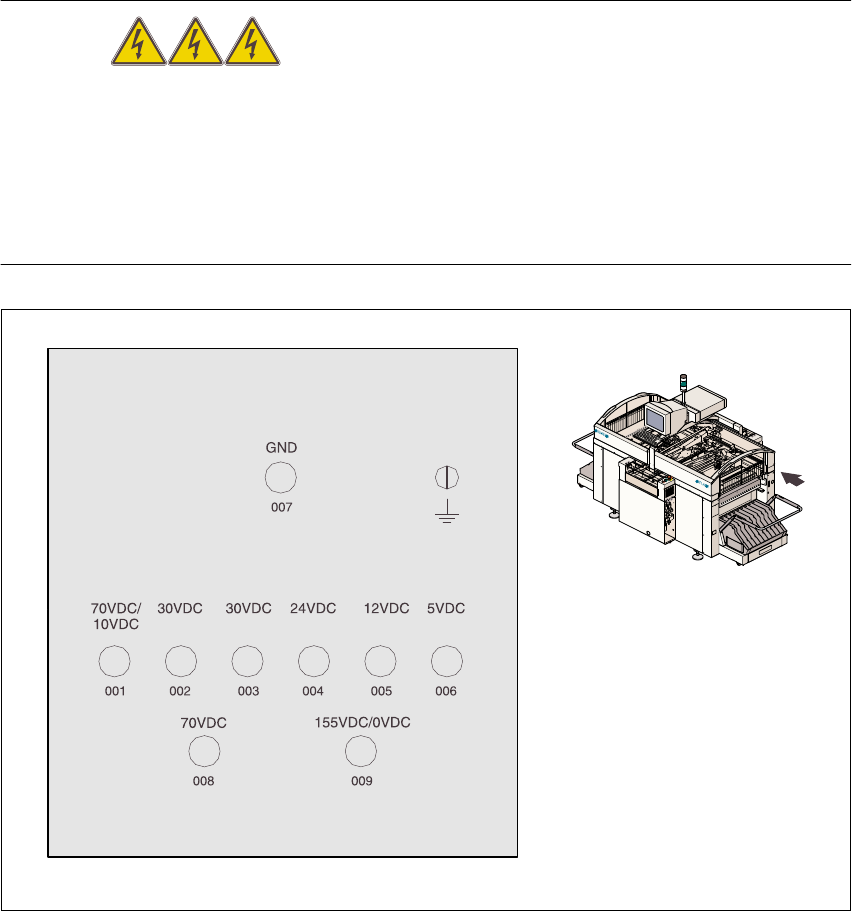

Abb. 2.3 - 1 Messbuches an der Spannungsmesseinheit im Servoeinschub
unge-
schaltet
geschaltet
Servo-
einschub
