Betriebsanleitung SIPLACE S-25 HM 3 Was ist zu tun ...
Softwareversion SR.502.xx Ausgabe 01/2001 DE
95
3 Was ist zu tun ...
Dieses Kapitel enthält eine Anzahl von Themen, die Sie bei der täglichen Arbeit an einer
SIPLACE-Linie unterstützen sollen.
So wird Ihnen z.B. Hilfestellung gegeben, wie Sie schon im Vorfeld die notwendigen Maßnah-
men treffen können, um die Maschinenstillstandszeiten zu minimieren, so dass eine möglichst
hohe Effizienz der SIPLACE-Linie bei der Produktion erreicht wird.
Darüber hinaus werden in diesem Kapitel die Aufgaben des Bedieners und des Einrichters in
einem sogenannten Bediener- bzw. Einrichterprofil beschrieben.
3 Was ist zu tun ... Betriebsanleitung SIPLACE S-25 HM
3.1 SIPLACE-Linie einschalten Softwareversion SR.502.xx Ausgabe 01/2001 DE
96
3.1 SIPLACE-Linie einschalten
3.1.1 Linienrechner einschalten / Bedienoberfläche des LR-Programms starten
Å Schalten Sie die unterbrechungsfreie Stromversorgung (USV) ein.
Die Linienrechner-Software wird hochgeladen.
Nach ca. 2 Minuten wird das Login-Dialogfenster am Bildschirm dargestellt
Å Geben Sie im Editierfeld "login" plr eingeben und betätigen Sie die RETURN-Taste.
Å Geben Sie im Editierfeld "Password" das Passwort ein und betätigen Sie die RETURN-Taste.
Ist keine Passworteingabe erforderlich, betätigen Sie nur die RETURN-Taste
Nach ca. 3 Minuten wird auf dem Bildschirm der Desktop (Stammfenster) mit der darüberlie-
genden Login-Dialogbox dargestellt.
Å Geben Sie im Editierfeld "Benutzer" den in Ihrem Benutzerkonto festgelegten Benutzernamen
und im Editierfeld "Passwort" das dazugehörige Passwort ein.
Å Klicken Sie zur Bestätigung OK an. Die Funktionen des LR-Programms können jetzt entspre-
chend Ihrer Zugriffsrechte ausgeführt werden.
3.1.2 Was Sie beachten sollten, bevor Sie die Stationen einschalten
ACHTUNG
Bevor Sie die Stationen einschalten, führen Sie bitte die nachfolgend beschriebenen Arbeits-
schritte durch. 3
Å Überprüfen Sie, ob die Stationen an die Strom- bzw. Druckluftversorgung angeschlossen sind.
Å Führen Sie eine Sichtprüfung an den Stationen durch. Achten Sie insbesondere darauf, dass
sich keine Hindernisse im Verfahrbereich der Portale befinden.
Å Stellen Sie sicher, dass sich die z-Achsen aller Köpfe in ihrer oberen Endstellung befinden.
Å Schließen Sie die Fördererabdeckungen und die Schutzhauben.
Å Stellen Sie sicher, dass sich im Diskettenlaufwerk des Stationsrechners keine Diskette befin-
det.
Betriebsanleitung SIPLACE S-25 HM 3 Was ist zu tun ...
Softwareversion SR.502.xx Ausgabe 01/2001 DE 3.1 SIPLACE-Linie einschalten
97
3.1.3 Station einschalten / Bedienoberfläche des SR-Programms starten
ACHTUNG
Schalten Sie die Station erst ein, wenn am Monitor des Linienrechners der "Desktop" angezeigt
wird. Es könnten sonst Kommunikationsprobleme auftreten. 3
Å Schalten Sie die Station am Hauptschalter ein und überprüfen Sie nach dem Einschalten, ob
die Manometer den erforderlichen Betriebsdruck anzeigen.
Die Stationsrechner-Software wird hochgeladen. Bei angeschlossenem Linienrechner und ein-
wandfreier Kommunikation erscheint nach ca. 2 Min. die Grundansicht der SR-Bedienoberflä-
che für die Benutzerklasse "Bediener" (siehe Abb. 3.1 - 1
).

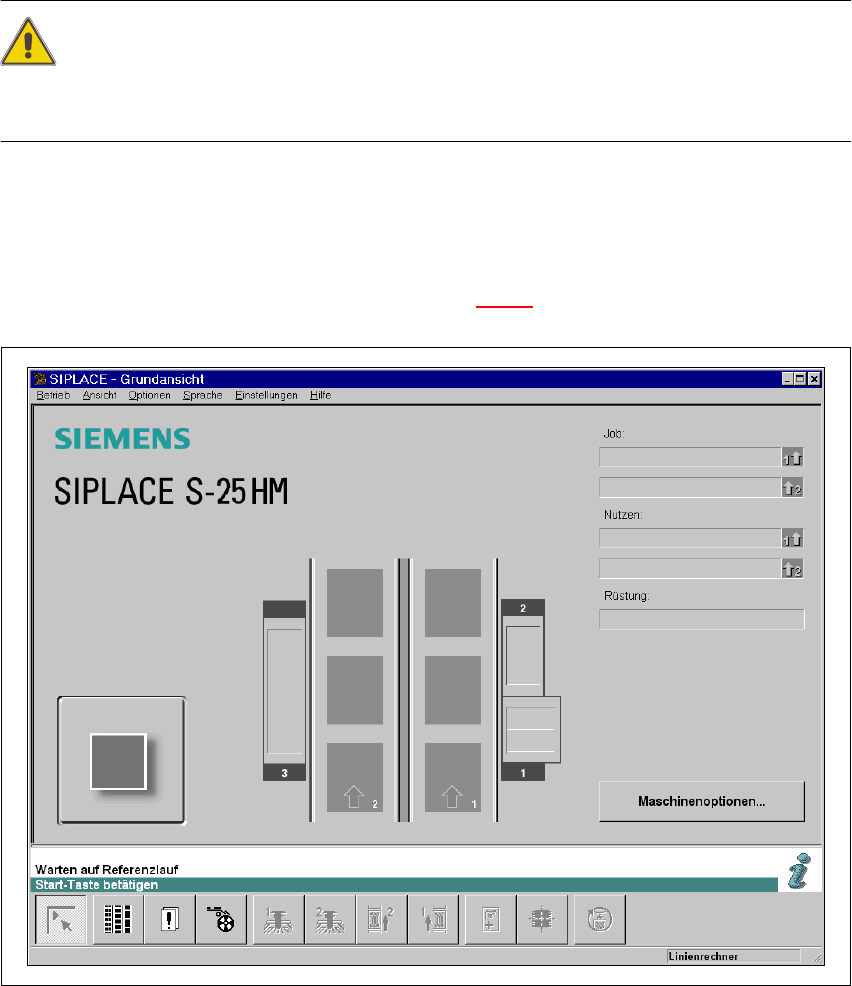

Abb. 3.1 - 1 Grundansicht nach dem Laden der SR-Software
