rh5 服务手册 5.1XY工作台定位 器和导 轨检查和调整 5.1 − 1 3 da3s ec − 83 − 8h0 − a0 调整导轨 位置 1. 设置一个PC 板，并拧紧 六角头螺栓( X4)，足 以将 板保持在适 当的位置。 2. 在用间隙量 规检查时，移 动导轨，直到 PC板的 侧面与导轨 的侧面之间的 距离是 所有地方0. 3毫米。 3. 调整后，将 六角头 螺栓(X2)和螺 栓A(X2)重新 固 定 导轨就位了 。 沿导轨…
rh5
服务手册
5.1XY工作台定位器和导轨检查和调整
da3sec−83−8h0−a0
5.1
−
2
2
定位器杠杆高度检查
1.
用钢规或其他刻度尺，检查它接触PC板的导轨
的高度，以及顶部表面的高度
定位器杠杆是一样的。
定位器轴直线度检查
1. 将钢规平压在轴上，检查轴在任何地方都
没有弯曲。
测量定位器引脚与X
−
轴平行
度
1.
在头侧的基板顶部附加刻度盘规。
2.
将测量针设置在定位器引脚（参考侧)
的侧面）。 使刻度读数为“0”
（参考点）。
=参考=
将测量针设置在定位器引脚上，如左所
示。
3.
用手将X−Y表向X方向滑动，以确保测量
针接触定位器销（移动侧）的侧面，检查
平行度在0.03mm以内。
测量针定位销
不要在这里设置测量
针。
十个方向
定位销
导轨
（滑板）
定位杆
（移动杠杆）
轴
钢铁法则
定位销（参考
侧）
杠杆−操作刻度
盘规
平行：
在0.03毫米以内
定位销（移动
侧）
向X方向滑动。
rh5
服务手册
5.1XY工作台定位器和导轨检查和调整
5.1
−
1
3
da3sec−83−8h0−a0

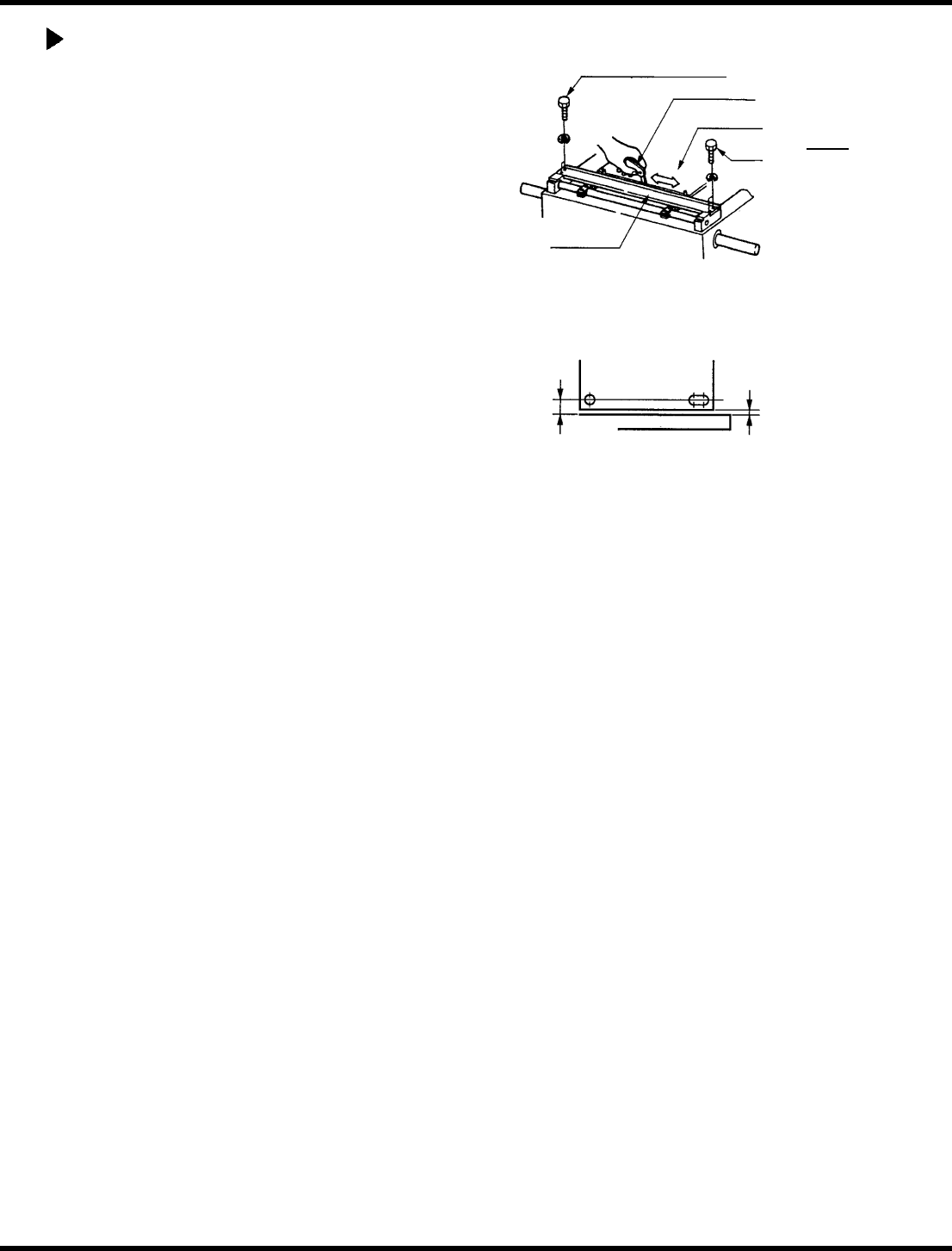

调整导轨位置
1.
设置一个PC板，并拧紧六角头螺栓(X4)，足以将
板保持在适当的位置。
2.
在用间隙量规检查时，移动导轨，直到PC板的
侧面与导轨的侧面之间的距离是
所有地方0.3毫米。
3. 调整后，将六角头螺栓(X2)和螺栓A(X2)重新固
定
导轨就位了。 沿导轨滑动PC板检查，以确保它滑
动，而不捕捉或招致其他不规则。
六角头螺栓
（8毫米平方）
间隙测量仪
PC板
六角头螺栓
（8毫米平方）
导轨
PC板
0.3毫米
5.0±0.1毫米
导轨
rh5
服务手册
5.1XY工作台定位器和导轨检查和调整
da3sec−83−8h0−a0
5.1
−
2
4
=备忘录=
