rh5 服务手册 5.1XY工作 台定位器和 导轨检查 和调整 da3s ec − 83 − 8h0 − a0 5.1 − 2 4 =备忘录=
rh5
服务手册
5.1XY工作台定位器和导轨检查和调整
5.1
−
1
3
da3sec−83−8h0−a0
调整导轨位置
1.
设置一个PC板，并拧紧六角头螺栓(X4)，足以将
板保持在适当的位置。
2.
在用间隙量规检查时，移动导轨，直到PC板的
侧面与导轨的侧面之间的距离是
所有地方0.3毫米。
3. 调整后，将六角头螺栓(X2)和螺栓A(X2)重新固
定
导轨就位了。 沿导轨滑动PC板检查，以确保它滑
动，而不捕捉或招致其他不规则。
六角头螺栓
（8毫米平方）
间隙测量仪
PC板
六角头螺栓
（8毫米平方）
导轨
PC板
0.3毫米
5.0±0.1毫米
导轨
rh5
服务手册
5.1XY工作台定位器和导轨检查和调整
da3sec−83−8h0−a0
5.1
−
2
4
=备忘录=
rh5
服务手册
da3sec−83−8jo−a0
5.2
−
2
5.2

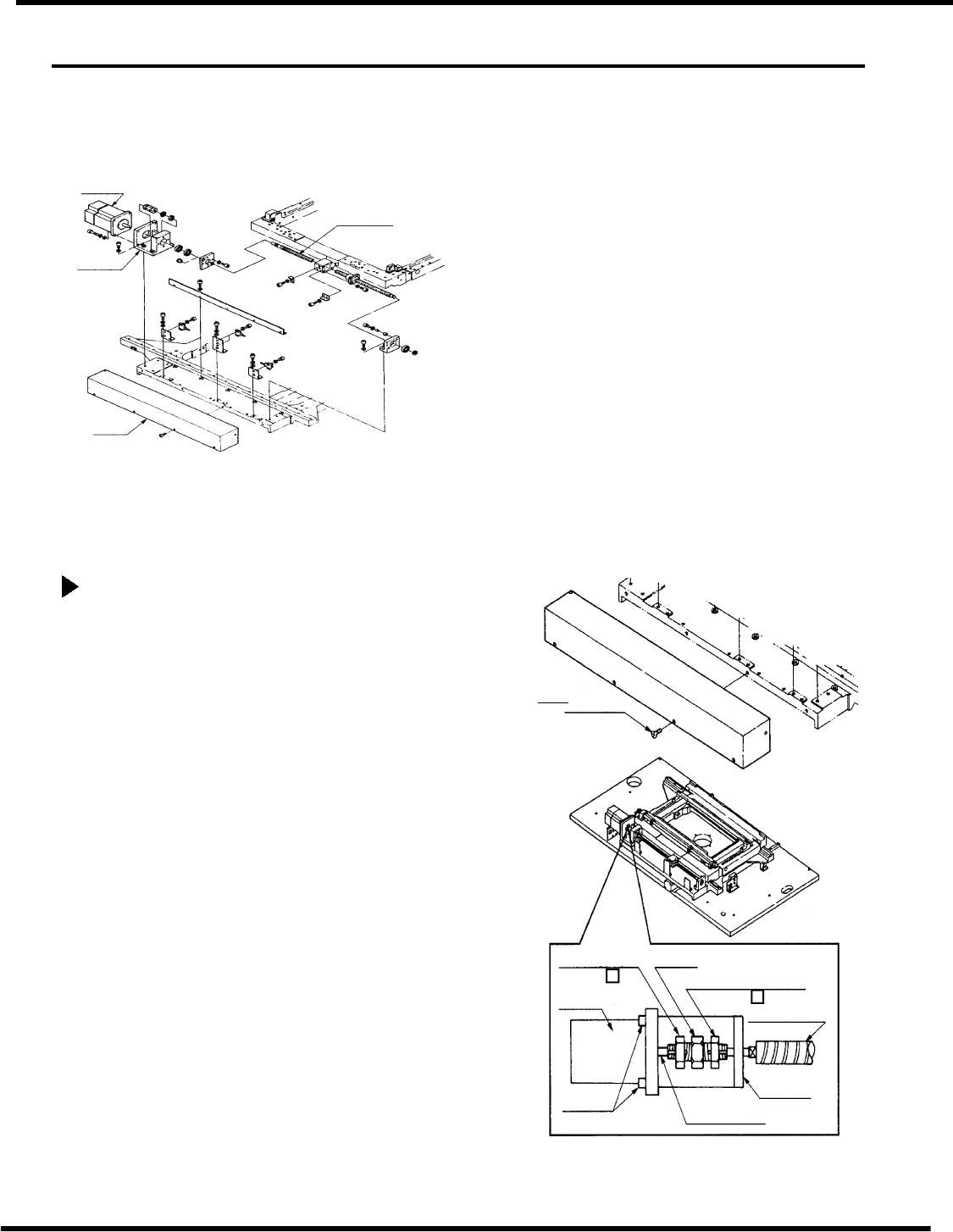

X−Y表电机更换
5.2
X
−
Y表电机更换
判决编号。
da3sec−83−8jo−a0
马达
球
螺丝
所需工具
•
艾伦扳手
支架
掩护
电机拆除及安装(X
−
轴)
1.
在关闭机器电源之前，将X轴(Y轴)驱动器的
CH4（速度回路增益）从200更改为80。 (参见
到“7.3数字操作员”，了解如何更改值的详细
信息。 )
2.
关闭电源并断开电机连接器。
3.
拆下X轴(Y轴)的滚珠丝杆盖)。
4.
松开电机侧的N耦合螺母。
5.
拆卸螺栓B(X4)和电机。
=参考=
•
拆卸螺栓B时，用手支撑电机，使其不会
脱落。
•
从N联轴的螺纹部分剥离所有旧的密封胶
带，并用新的胶带重新包装。
6.
安装新电机，用螺栓B(X4)固定)。
=检查=
确保电机轴顺利插入N联轴。
平头机
螺丝
电机侧螺母
(17毫米
)
N耦合
滚珠丝杠侧螺母
马达
(17毫米 )
滚珠丝杠
螺栓B
支架
电机轴
