rh5
服务手册
5.3X−Y表的来源和超限检查和调整
da3sec−83−8ko−a0
5.3
−
2
2
=检查=
•
检查主控面板上的显示是否指示原点。
•
如果没有，请遵循下面的程序。
(1) 将CH4从200改为80。
(2) 关闭电源并将其打开。
(3) 再次松开电机侧N联轴器。
(4) 关闭服务锁释放和
手动滑动X−Y表到原点检测光子模拟LED的位置
点燃了。
(5) 按ORIGIN RETURN按钮将X−Y表返回到其原
点。
(6) 确保主控面板上的显示器指示原始位置。
(7) 将CH4从80改为200。
(8) 关闭电源并将其打开。
7.
使用教学功能，将X−Y表移动到步骤4中创建的数据
位置。
8.
转动手轮，保证导向销出原点板孔。
=检查=
此时，砧和导针的摆动精度必须在给定的范围
内。
rh5
服务手册
5.3X−Y表的来源和超限检查和调整
5.3
−
1
3
da3sec−83−8ko−a0
调整原点位置
1.
将X轴(Y轴)驱动器的CH4（速度环增益）从
200更改为100。
2.
关闭电源并将其打开。
3.
手动将X−Y表返回到其原点，并将其移动
到步骤4中在“检查原点位置”中创建的
数据位置’。
4.
断开N耦合。
5.
手动移动X−Y表，引导销通过转动手轮从
原点板中出来。
6.
将手轮返回原点，然后拧紧N个联轴器。
7.
将X轴(Y轴)驱动器的CH4（速度环增益）从
100更改为200。
8.
关闭电源并将其打开。
9.
通过以下方法再次检查X−Y表
步骤7和8在“检查原点位置’。

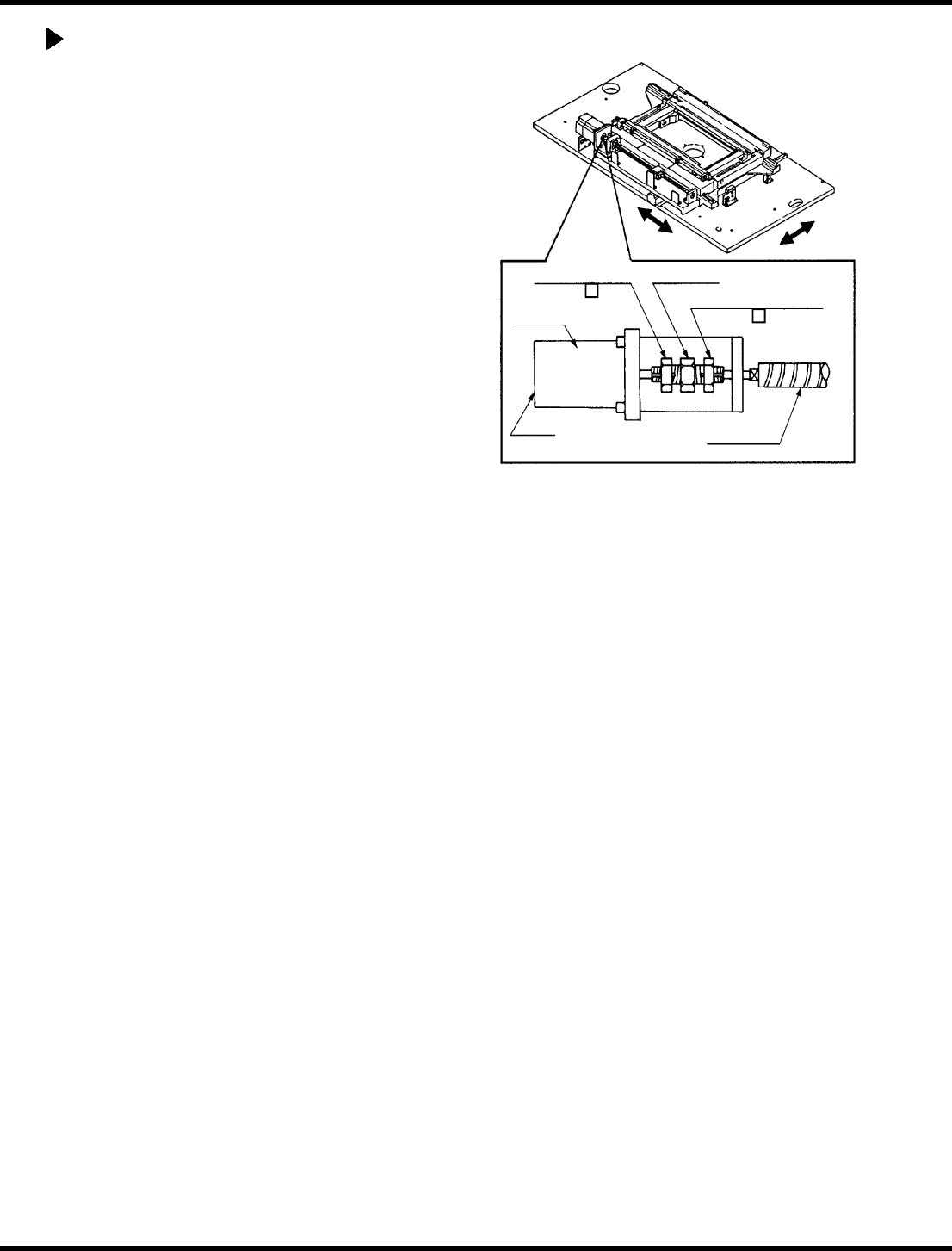

电机侧螺母
N耦合
(17毫米 )
滚珠丝杠侧螺母
马达
(17毫米 )
领导
滚珠丝杠
rh5
服务手册
5.3X−Y表的来源和超限检查和调整
da3sec−83−8ko−a0
5.3
−
2
4

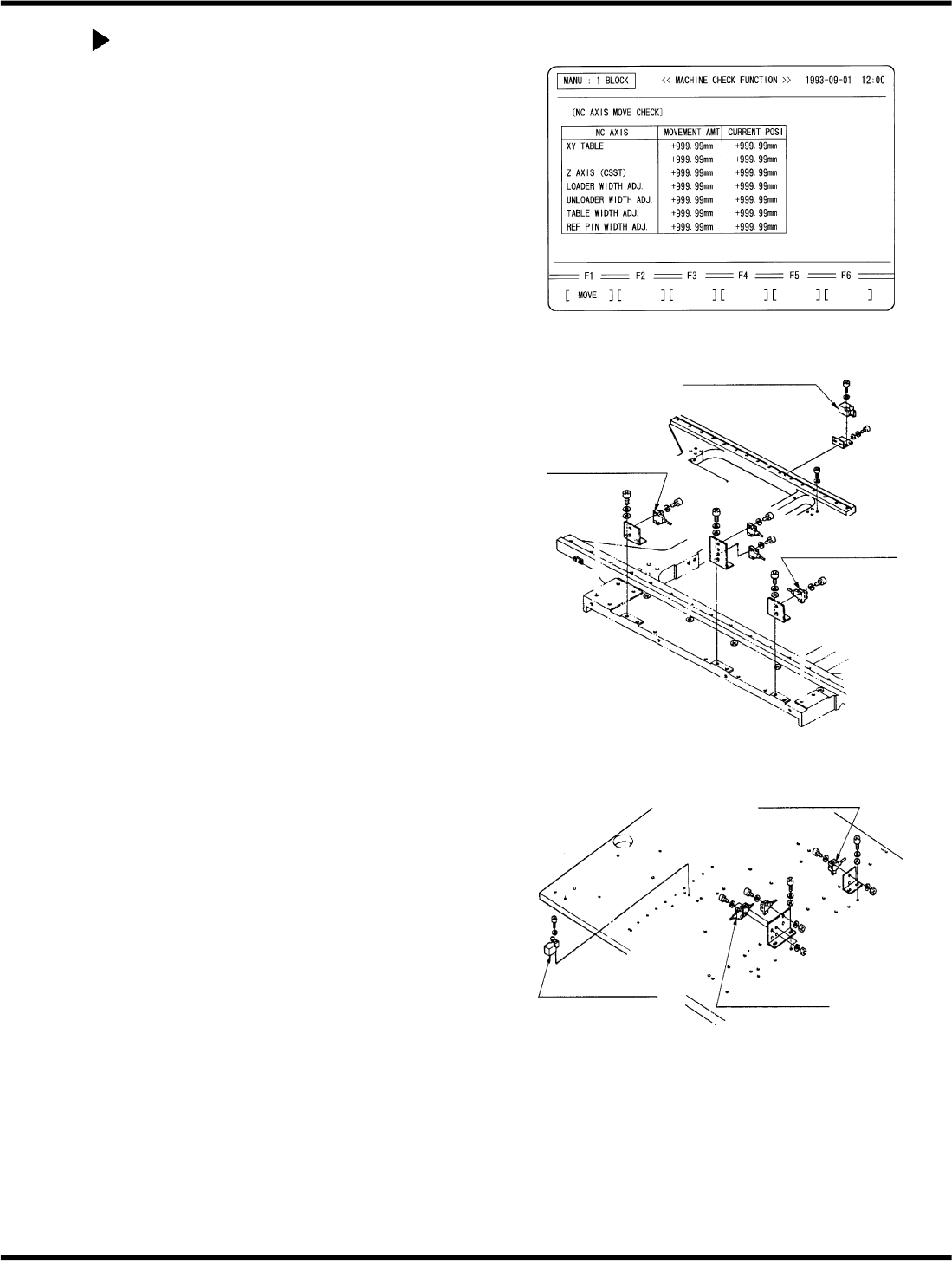

检查/调整X
−
Y表极限分配器
1.
通 过 主 控 面 板 选 择 “NCAXIS 移 动
CHECK”=“NCAXIS JOG CHECK。 输入到X和
的距离(数值
−轴限制传感器，并移动轴，以确保传感器相应
亮起。
<m>
十−轴限位传感器：
加上限制
（第273.40+至第273.50+）
减去上限
（−183.40至−183.50）
−轴极限传感器：
加上限制
（+1.40至+1.50）
减去上限
（−256.40至256.50−）
<会>的
十−轴限位传感器：
加上限制
（第346.40+至第346.50+）
减去上限
（−256.40至256.50−）
−轴极限传感器：
加上限制
（+1.40至+1.50）
减去上限
（386.40−至386.50）
2.
如果这些传感器没有早期检测或检测，则通过移
动传感器支架来调整传感器。
=检查=
•
调整后，再次移动轴，并检查它们在传感
器上被检测到，轴的移动不超过指定的距
离（显示数值）。
•
检 查 狭 缝 板和 每 个光 子 模 拟 没 有 任 何 阻
碍。
十−轴安全限位开
关
X−轴+极限传
感器
−轴−极限传
感器
−轴−极限传
感器
−轴安全限位开关
−轴+极限传
感器
