rh5 服务手册 da3s ec − 83 − 8po − a0 5.7 − 2 5.7 插入头插入 推杆垂直/ 高度检查/调整 5.7 插入 头 插 入 Pu s he r 垂直 度 / 高 度 检 查/ 调 整 判决编号。 da3sec − 83 − 8 po − a0 垂直度检 查 1. 拆卸导向卡 盘，并将刻度 盘按在插入推 杆的一 侧 以确保垂直 度在0.1毫米 以内。 =检查= 当用你的手 指举起推杆时 ，确保推杆移 动 很…
rh5
服务手册
5.6
−
1
da3sec−83−8n0−a0
5.6
插入头导轨平行检查和调整
调整平行度
1.
松开插入头驱动单元上的螺栓。 然后，当用手
按住手臂时，转动凸轮从动件导轨，直到正确
为止
得到了平行度。
2.
进行调整后，拧紧臂螺栓，再次检查平行度。
=检查=
在拧紧手臂螺栓时，注意不要改变手臂高度，
因为手臂
在调整过程中容易上下移动。
凸轮从动件
导轨
手臂
螺
栓
rh5
服务手册
da3sec−83−8po−a0
5.7
−
2
5.7

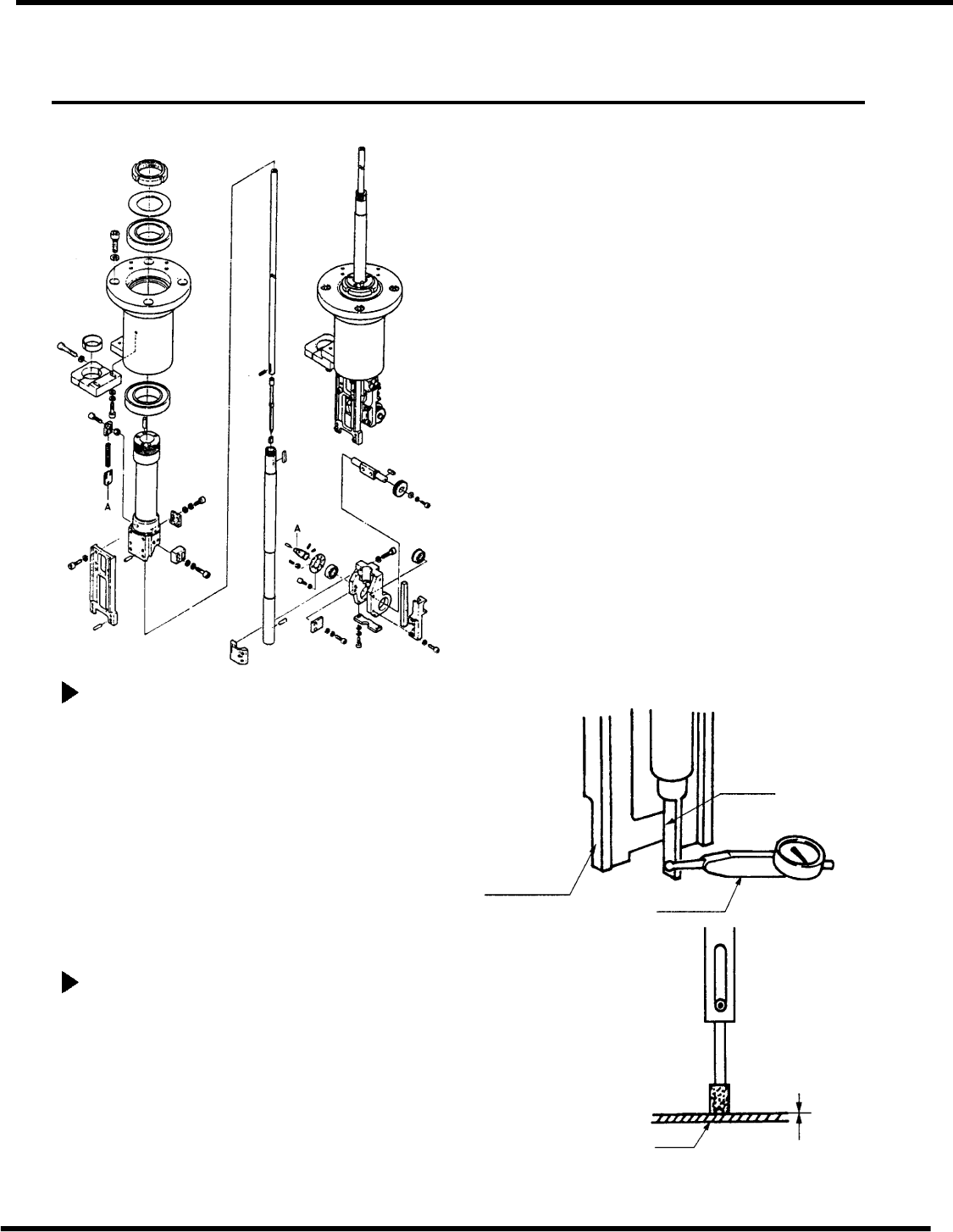

插入头插入推杆垂直/高度检查/调整
5.7
插入头插入Pusher
垂直度/高度检查/调整
判决编号。
da3sec−83−8po−a0
垂直度检查
1.
拆卸导向卡盘，并将刻度盘按在插入推杆的一
侧
以确保垂直度在0.1毫米以内。
=检查=
当用你的手指举起推杆时，确保推杆移动
很顺利。
(如果不是这样，请将弹簧销从推杆上拆
下，用直铰刀在6.0$6.02之间对推杆内部
进行铰接。 )
什么时候表演
•
当零件在插入后经常倾斜或压扁。
•
当零件在插入过程中经常掉落时。
•
什么时候 插入 错误
经常发生。
所需工具
•
艾伦扳手
•
我−正方形
•
杠杆−操作刻度盘规
高度检查
1.
使用手轮，将顺序计时器设置为310°（推杆
下限），并确保推杆与PC板之间的距离是
在0到0.5毫米之间。
普瑟
引导卡盘框
架
拨号表
内：0−0.5mm
PCB
rh5
服务手册
5.7
−
1
da3sec−83−8po−a0
5.7
插入头插入推杆垂直/高度检查/调整

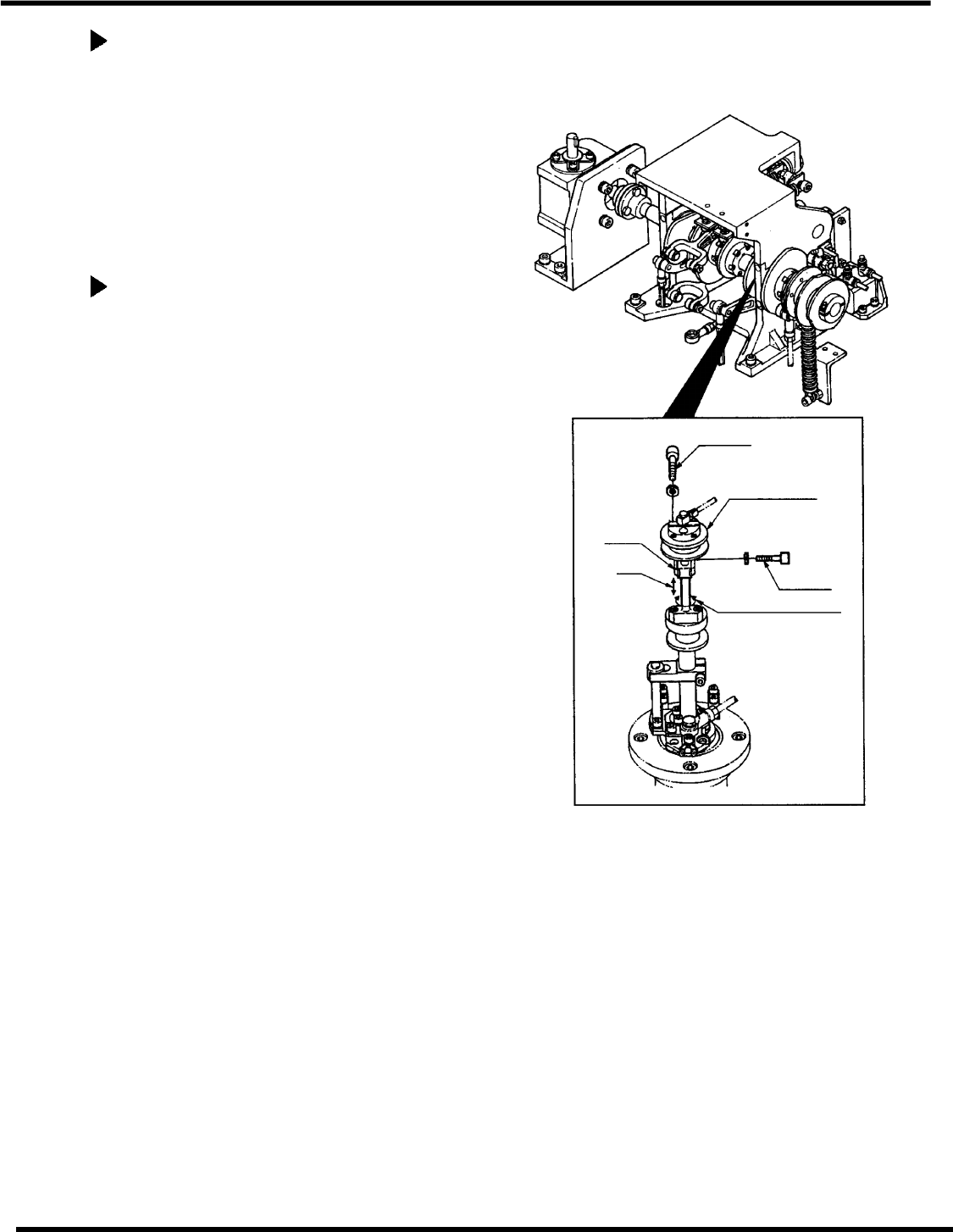

调整垂直度
1.
松开螺栓B，松开手臂。 然后转动轴测量
垂直度。
(调整垂直度0.1毫米以内。 )
=检查=
由于螺栓B也是用cotter固定的，所以松
开螺栓后轻轻敲击以释放。
(小心不要在婴儿床松开后把手臂掉了。 )
调整高度
1.
拆卸螺栓A(X2)。
2.
将推杆向上/向下移动，使其与PC板(t=1.6)之
间的间隙可能在0到0.5毫米之间。
=检查=
提起推杆时，松开螺栓B使推杆上升，然
后再将螺栓B松开。 松开螺栓B时检查垂
直度无变化。
螺栓B
垂直度
手臂
身高
Bolt A
凸轮从动件
导轨
