rh5 服务手册 5.12插入 头卡打开/关闭 定时检查/调整 5.12 − 1 1 da3s ec − 83 − 8uo − a0 5.12 插入 头 卡 打 开 / 关闭 定 时 检 查 / 调整 判决编号。 da3sec − 83 − 8 uo − a0 转移卡盘 和插入卡 盘定时检 查 1. 在SEMI模式 下，打开刹车 释放 开关。 转动 手轮检查 插入卡盘在 81°至83°之间 的位置关闭， 传输 卡盘在数字 序列定时器上 …
rh5
服务手册
5.11插入头中心位置检查和调整
da3sec−83−8to−a0
5.11
−
2
4
=备忘录=
rh5
服务手册
5.12插入头卡打开/关闭定时检查/调整
5.12
−
1
1
da3sec−83−8uo−a0
5.12
插入头卡打开/关闭定时检查/调整
判决编号。
da3sec−83−8uo−a0

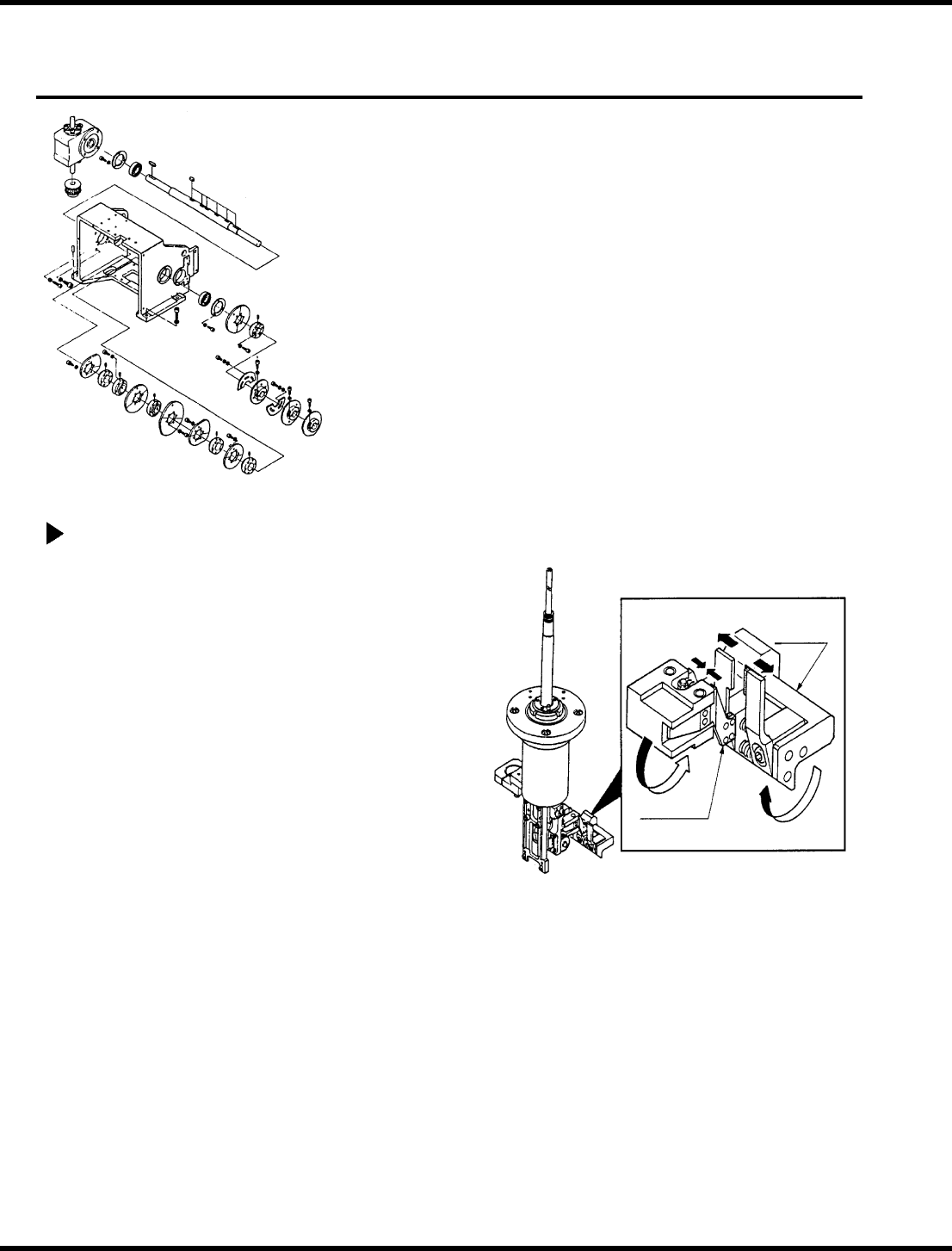

转移卡盘和插入卡盘定时检查
1.
在SEMI模式下，打开刹车释放
开关。 转动手轮检查
插入卡盘在81°至83°之间的位置关闭，传输
卡盘在数字序列定时器上打开在85°至87°之
间。
=检查=
时务必选择SEMI模式
检查转移卡盘的时间，因为它的不同取决
于模式(手动，自动或SEMI)。
什么时候表演
•
什么时候 插入 错误
经常发生。
所需工具
艾伦扳手
传送卡
盘
插入卡
盘
rh5
服务手册
5.12插入头卡打开/关闭定时检查/调整
da3sec−83−8uo−a0
5.12
−
2
2
插入推杆和插入卡盘定时检查
1.
转动手轮，观察插入推杆下降。 检查推杆打
开大约2毫米之前，它停止。
=参考=
插入卡盘开启时机：
199−201°
当推杆滚销上升3至5毫米时，插入卡盘打
开。
引导卡盘和插入推杆定时检查
1. 再次，转动手轮，检查导针开始下降的角度
(230°在数字序列上打开大约15°
在引脚降低之前（插入推杆处于降低位置）。
=参考=
导卡盘开启时机：213−215°
插入推杆定时检查
1.
检查插入推杆是否降低
同时，当引导推杆开始
降低。 此外，检查引脚高压在270°上的数字
顺序计时器。
=参考=
•
当零件开始返回时，压力会关闭。
•
脉冲高压定时有三种模式。
(参见“2.4周期计时器计时图’。 )
导针
向导恰克
铁砧
插入卡盘
