rh5
服务手册
5.17砧插入检测放大器检查
da3sec−83−8zo−a0
5.17
−
2
2
失真量规放大器板灵敏度检查
1.
拆卸电源单元上的失真量规放大器板的盖
子，并将示波器连接到检查引脚TP1
以及董事会的TPGND。
2.
将示波器的范围设置在1V/Div和50mS/Div
左右。
3.
编辑NC数据，以便启用组件插入。 (不要设
板。 )
4.
在SEMIAUTO模式下执行编辑的NC数据，直
到涉及组件插入的块。
5.
调节音量VR1，使空转时示波器波形低于2V
半自动凸轮旋转中的凸轮轴。
=检查=
•
体积可以在max之间调整。 还有敏。 大
约。 20个转弯，即使达到最大值，也可
以进一步转弯。 或者敏。 位置。
•
体积的灵敏度顺时针旋转减小，逆时针旋
转增大。
•
如果音量不读取2V或更少，请检查固定和
可移动的叶片是否有任何接触。
6.
对TP2(VR2)和TP3(VR3)重复步骤5)
7.
置板，并检查凸轮空转时示波器波形是否在2V
以下
轴在SEMIAUTO模式。
=检查=
如果波形大于2V，检查砧板是否接触。
8.
当电子元件插入SEMIAUTO模式时，检查示波器的
波形是否超过3.5V。
=检查=
•
使 用 电 子 元 件 与 软 库 珀 线 $0.45 毫 米 直
径。
•
当波形低于3.5时，调整音量VR1，使其超
过3.5V。
•
如果调节音量，重复步骤7和步骤8，检查
上述−提到的波形是否可以观察到。
9.
对TP2(VR2)和TP3(VR3)重复步骤7和8)。
在电压关闭
电压
参考电压

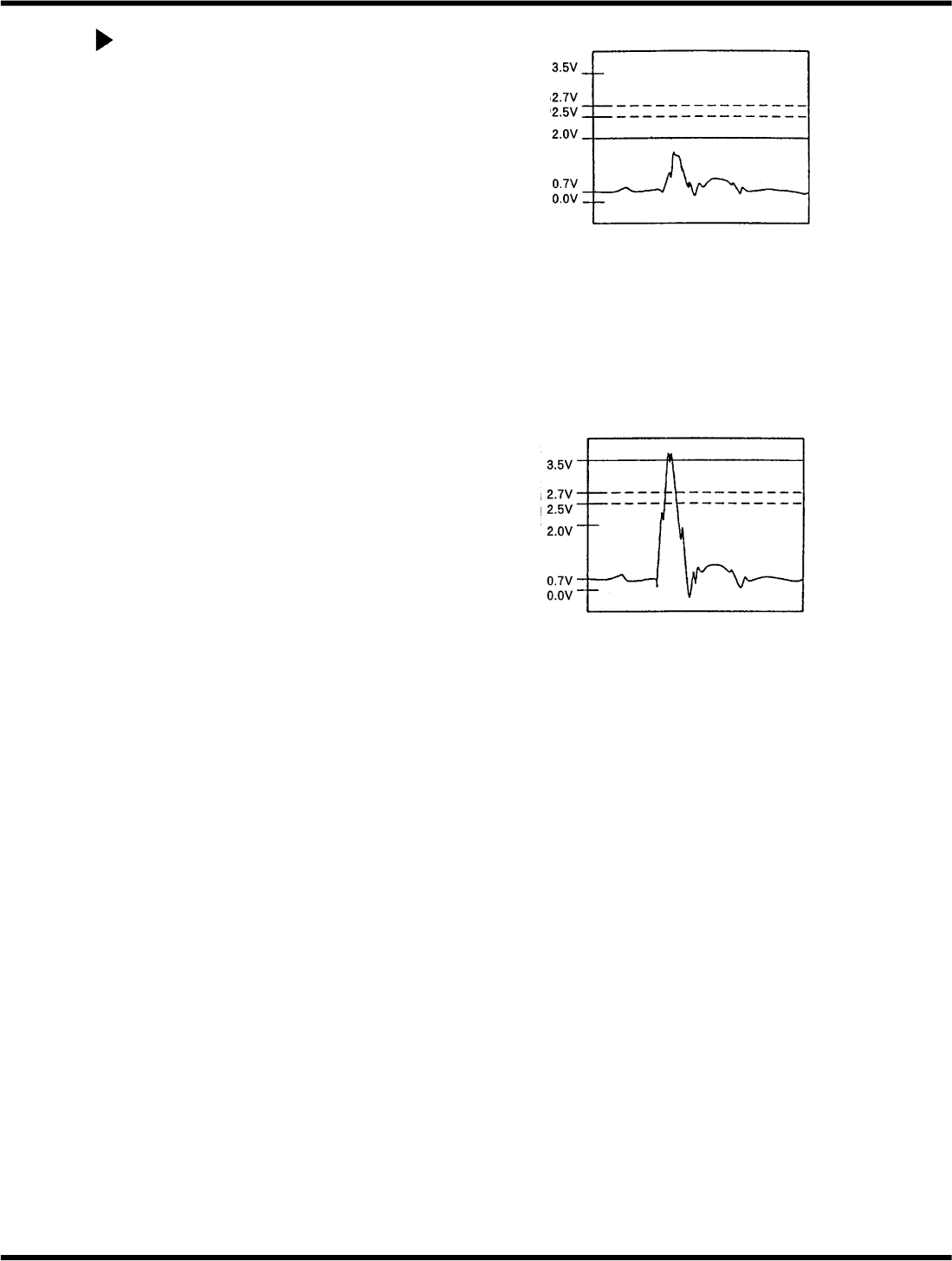

图5.17−1空转−波形
在电压关闭
电压
参考电压
图5.17−2−组件插入中的波形
rh5
服务手册
5.17砧插入检测放大器检查
5.17
−
1
3
da3sec−83−8zo−a0
电源装置
变形量表
放大器 董事会
TPC：比较器电压检查引脚
LED1：CH1输出监视器VR1：
CH1灵敏度控制TP1：CH1电
压检查引脚
LED2：CH2输出监视器VR2：CH2
灵敏度控制
TP2：CH2电压检查引脚
LED3：CH3输出监视器VR3：
CH3灵敏度控制
TP3：CH3电压检查引脚
图5.17−3−失真量规放大器板体积和检查引脚分配
rh5
服务手册
5.17砧插入检测放大器检查
da3sec−83−8zo−a0
5.17
−
2
4
=备忘录=
