rh5 服务手册 5.19砧板 平行检验与调 整 da3s ec − 83 − 9bo − a0 5.19 − 2 4 调整平行 度（2）(调 整X塞尺) 1. 将数字序列 定时器设置为 210°。 2. 将砧旋转塞 子(X)安装 到旋转面板上 ，并用 螺栓A(X2 )固定)。 3. 再次测量精 度。 =参考= 如果上述 − 提到 并行性 无法获得， 重复步骤1 到3。 调整平行 度（3）(调 整Y塞) 1. 在子 − 控制面板 上打开…
rh5
服务手册
5.19砧板平行检验与调整
5.19
−
1
3
da3sec−83−9bo−a0
调整平行度（1）
1.
在数字序列计时器上的X和Y方向上检查
210°的摆动精度。
2.
如果两个摆动精度不在直角（90°），松
开螺栓D(X2)，并使用调整调整精度
螺丝。 (没有必要测量准确的数值。 在视觉
上设置为直角。 )
例：
•
如果摆动在X方向上超过0.6mm，调整摆
动在Y方向上不超过0.6mm以设置高角
度。
•
如果摆动在X方向上低于1.5毫米，则调
整摆动以超过
在Y方向上1.5mm设置直角。
3.
固定螺栓D(X2)。
4.
松开舞台（4）的螺栓C(x3)，调整210°摆动
(x方向)为0。 (调整摆动幅度在0.04毫米以
内
用铜棒轻轻敲击舞台(4。 )
5.
重新拧紧阶段（4）的螺栓C(x3)。
6.
使用手轮，将数字顺序计时器设置为
210°(Y方向)。
(确保Y方向的精度在0.04毫米以内。 )
=参考=
如果没有在给定范围内获得精度，重复步
骤1到步骤6。

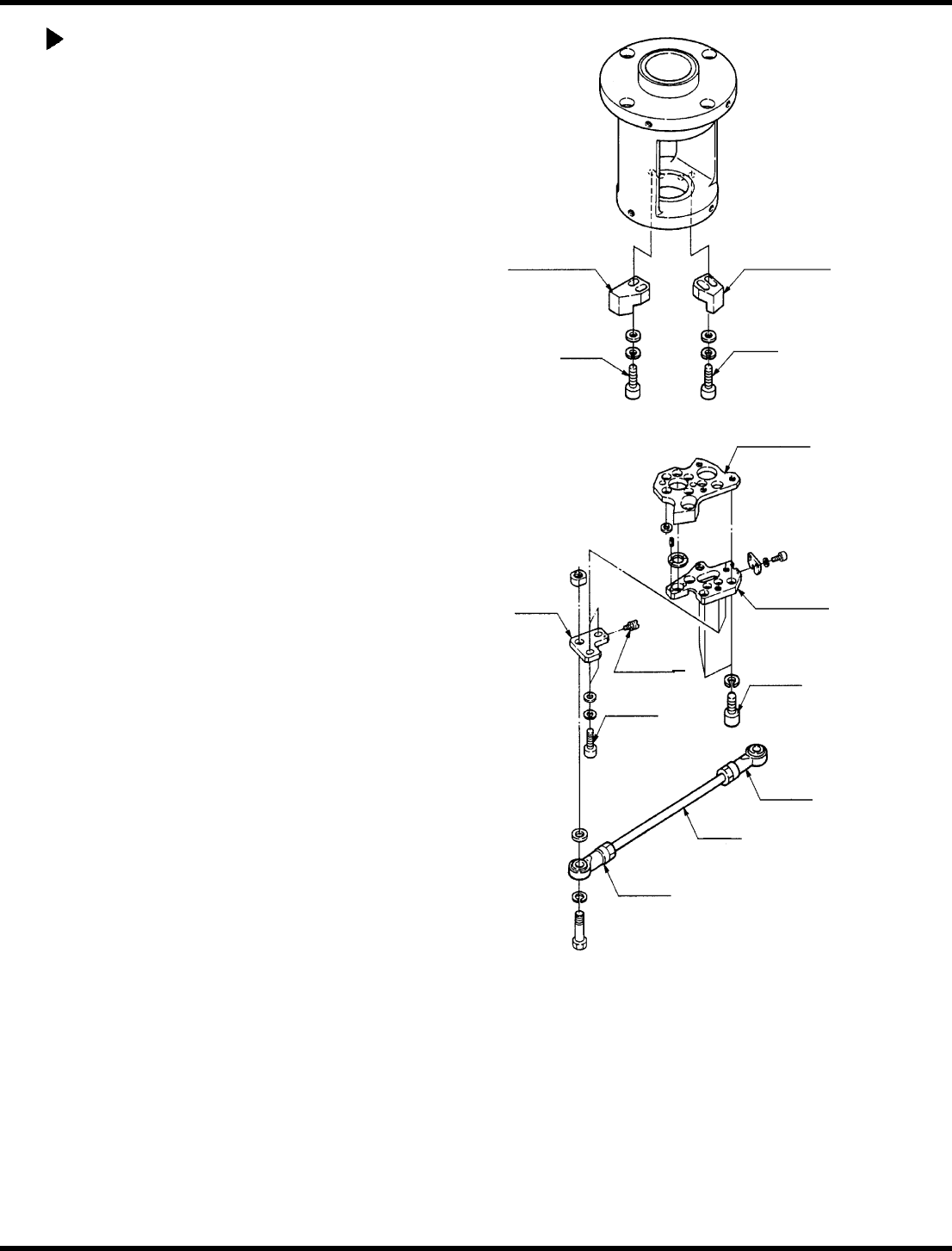

阶段（3）
砧旋转塞子
(Y)
砧旋转塞尺
(X)
螺栓B
Bolt
A
斯莱
德
阶段
（4）
调整螺丝
Bolt
C
Bolt
D
坚果B
连杆
坚果A
rh5
服务手册
5.19砧板平行检验与调整
da3sec−83−9bo−a0
5.19
−
2
4
调整平行度（2）(调整X塞尺)
1.
将数字序列定时器设置为210°。
2.
将砧旋转塞子(X)安装到旋转面板上，并用
螺栓A(X2)固定)。
3.
再次测量精度。
=参考=
如果上述−提到并行性
无法获得，重复步骤1到3。
调整平行度（3）(调整Y塞)
1.
在子−控制面板上打开Y插入，并将数字顺
序计时器设置为210°。
2.
将砧旋转塞子(Y)安装到旋转面板上，并用
螺栓B(X2)固定)。
3.
再次测量精度。
=参考=
如果上述−提到并行性
无法获得，重复步骤1到3。
阶段
（3）
砧旋转塞子
(Y)
砧旋转塞尺
(X)
螺栓B
Bolt
A
斯莱
德
阶段
（4）
调整螺丝
Bolt
C
Bolt
D
坚果B
连杆
坚果A
rh5
服务手册
da3sec−83−9c0−a0
5.20
−
2
5.20
砧座下位卒中检查与调整
5.20 砧座下位卒中检查与调整
什么时候表演
•
当插入部件的引线过于或不够紧时。
所需工具
•
艾伦扳手
•
开槽螺丝刀
判决编号。
da3sec−83−9c0−a0
做临床检查
1. 将机器设置为自动模式，并插入一些
部件，检查紧固是否正常。
部分
PCB
调整固定行程
1.
将机器设置为自动模式，并转动手轮，直
到砧处于切割和锁定状态。
2.
松开砧下部的底部螺母(X2
凸轮从动件保持架(B)。 插入间隙量规
砧夹头体与推杆之间不小于0.5mm。
=参考=
在调整行程时，要将间隙规留在适当
的位置，以防止砧的推杆转动。
间隙测量仪
（超过0.5毫
米）
普瑟
推杆顶部螺
母
(m8)
凸轮从动件
保持架(B)
底部螺母
(M6)
