rh5 服务手册 da3s ec − 83 − 9e0 − a0 5.22 − 2 5.22 选择单元选 择器杆更换 5.22 选择单 元选 择器 杆更 换 判决编号。 da3sec − 83 − 9 e0 − a0 什么时候 表演 • 当选择性能 因棒磨损或损 坏而恶化时。 所需工具 • 艾伦扳手
rh5
服务手册
5.21选择器组导针更换
da3sec−83−9d0−a0
5.21
−
2
4

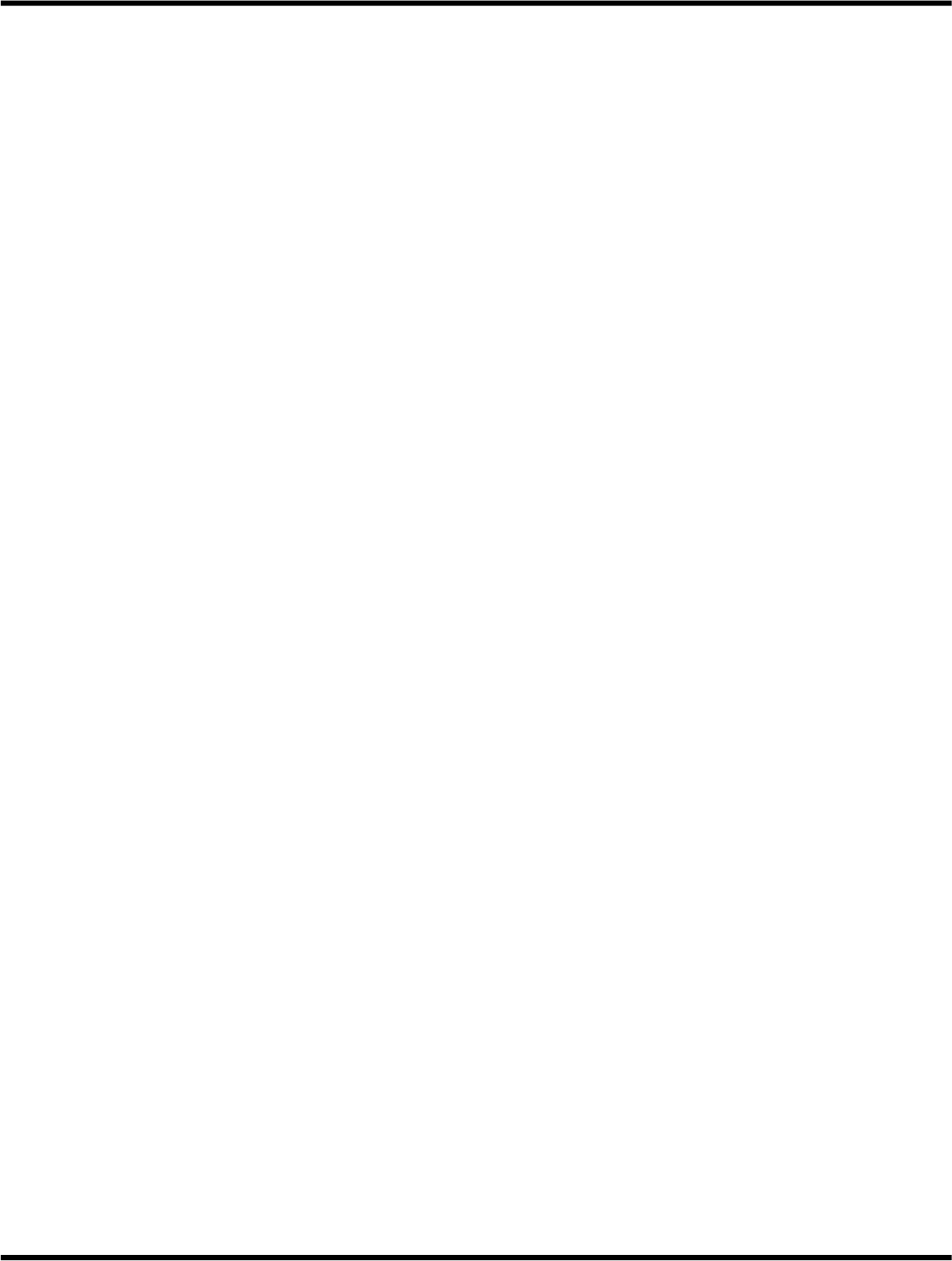

=备忘录=
rh5
服务手册
da3sec−83−9e0−a0
5.22
−
2
5.22
选择单元选择器杆更换
5.22 选择单元选择器杆更换
判决编号。
da3sec−83−9e0−a0
什么时候表演
•
当选择性能因棒磨损或损坏而恶化时。
所需工具
•
艾伦扳手
rh5
服务手册
5.22
−
1
da3sec−83−9e0−a0
5.22
选择单元选择器杆更换
选择杆更换
1.
关闭电源，拆下导向夹头、砧和导向
销。
=发言
请参阅“5.21选择器单元引线导针更
换’。
2.
将杆带到数字顺序计时器上的200°位
置。
3.
拆下螺栓A和板A。
4.
拆下选择杆。
5.
将选择杆向上拉出导向销杆。
6.
新的选择器杆遵循移除程序在雷夫雷
斯。
7.
拧紧螺栓A。
8.
安装棒后，转动手轮，检查导向销垂直移动
而不被抓住。
=参考=
•
按下子−控制面板上的每个螺距转换开
关(2.5/5.0/5.0ALL)，检查是否选择
了合适的杆。 （检查当前角度是否为
230°）
选择棒
选择棒
导针杆
选择棒
A板
连接−ing
块
Bolt
A
连接块
A板
Bolt
A
