rh5
服务手册
5.27
−
1
da3sec−83−9k0−a0
5.27
馈线组件传感器和组件排气传感器设置
=备忘录=
rh5
服务手册
da3sec−83−9l0−a0
5.28
−
2
5.28
主驱动单元定时皮带更换和调整
5.28 主驱动单元定时皮带更换和调整
判决编号。
da3sec−83−9l0−a0
什么时候表演
•
当正时皮带因磨损或损坏而打滑时。
所需工具
•
艾伦扳手

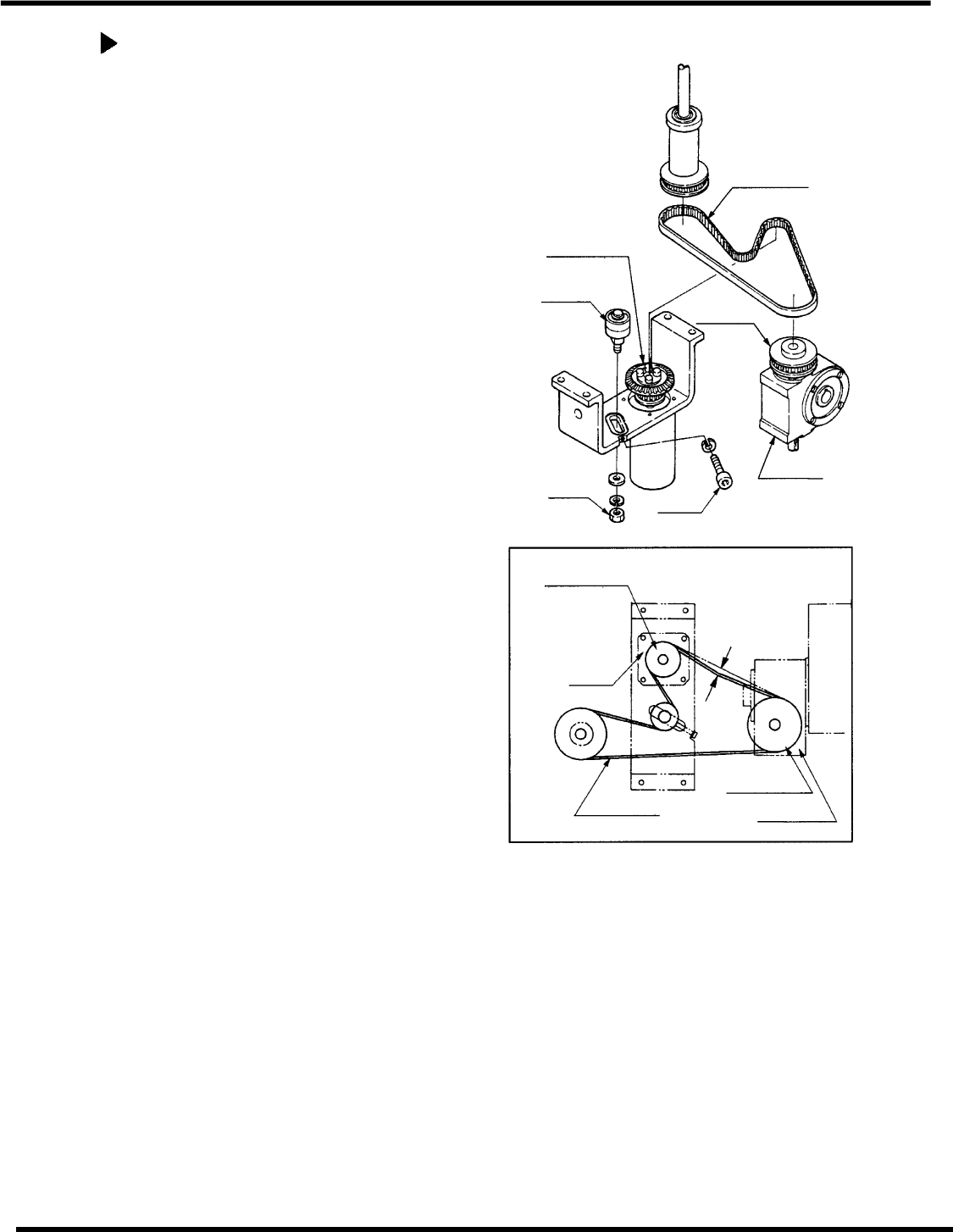

定时皮带更换
1.
松开螺栓A和螺母A。
2.
移动轴承以分离正时皮带。
3.
换上新的计时带。
4.
用正时皮带安装轴承，并确保与螺栓A
的张力。
5.
拧紧螺母A。
计时带
轴承
Bolt
A
坚果A
rh5
服务手册
5.28
−
1
da3sec−83−9l0−a0
定时滑轮
（电机侧）
挠度为
5−10mm
马达
计时带
定时滑轮
减速装置
5.28
主驱动单元定时皮带更换和调整
调整皮带张力
1.
临时拧紧螺母A，用螺栓A调节正时皮带
的张力。
2.
检查皮带在按下时给出5到10毫米。 如
果超出这个范围，用螺栓A进行调整。
3.
拧紧螺母A。
计时带
定时滑轮
（电机侧）
轴承
定时滑
轮
减速装置
坚果A
Bolt
A
