rh5 服务手册 5.32设置 偏移值 5.32 − 1 1 da3s ec − 83 − 9q0 − a0 5.32 设置 偏 移 值 判决编号。 da3sec − 8 3 − 9q0 − a0 什么时候 表演 • 后更换识别 摄像头。 准备工作 • 产地板进行 识别调整 产地板进行 识别调整 筹备工作 1. 准备一个原 点板进行识别 调整。 2. 将XY表、 装载机和卸货 机的宽度设置 为 准备好的板 的宽度。 3. 设置参考引 脚…
rh5
服务手册
da3sec−83−9p0−a0
5.31
−
2
5.31
识别相机镜头灯更换和调整
亚克力板更换
1.
松开固定螺钉A(X2)和B(X4)。
2.
拆卸板架以拆卸丙烯酸板。
3.
安装一个新的亚克力板，并连接板架。
4.
拧紧固定螺钉A(X2)和B(X4)。
=参考=
更换LED板时，更换整个单元。
设置螺丝B
设置螺丝A
亚克力板支
架
领子
亚克力板
LED板
博
尔
特
LED支架
rh5
服务手册
5.32设置偏移值
5.32
−
1
1
da3sec−83−9q0−a0
5.32
设置偏移值
判决编号。
da3sec−83−9q0−a0
什么时候表演
•
后更换识别摄像头。

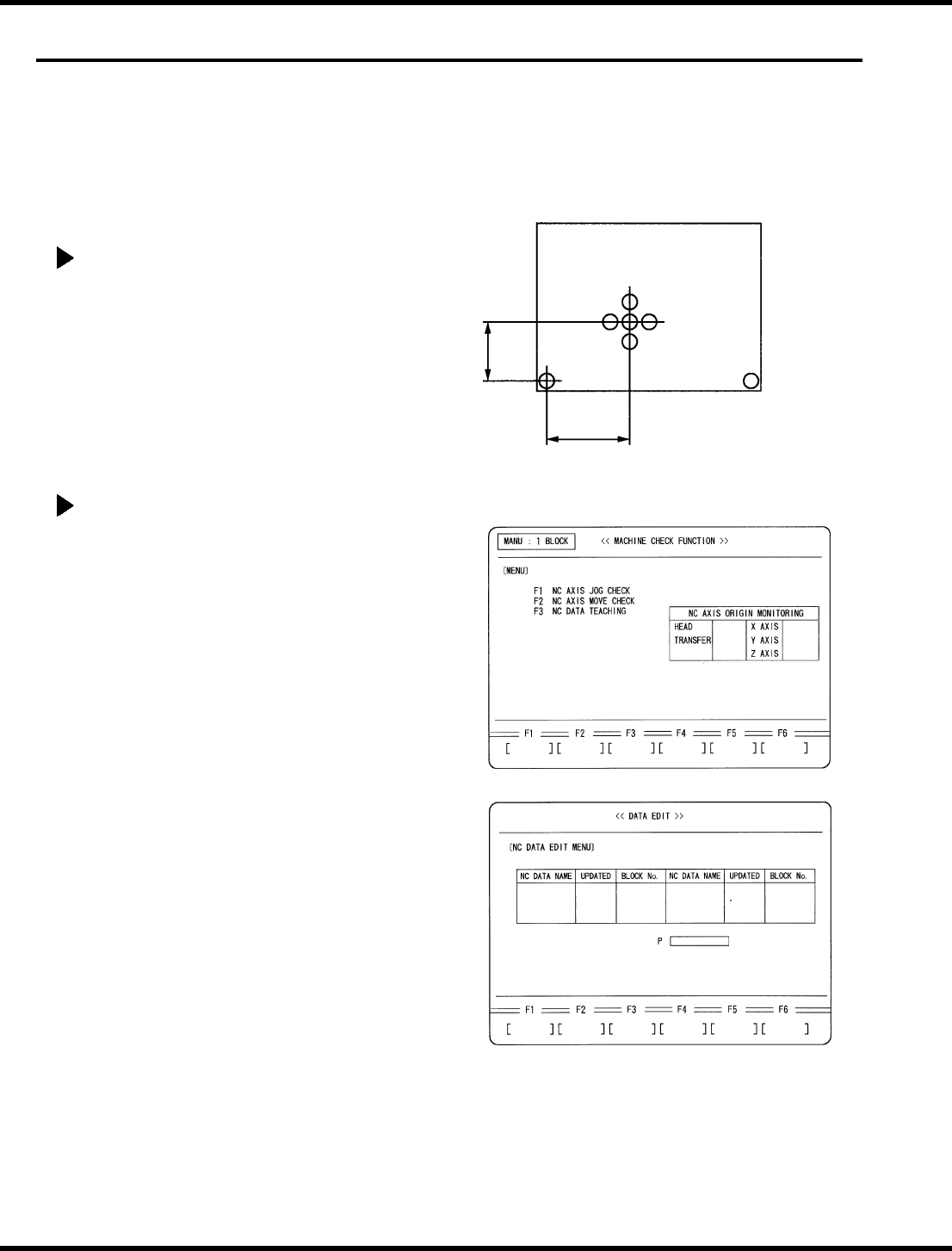

准备工作
•
产地板进行识别调整
产地板进行识别调整
筹备工作
1.
准备一个原点板进行识别调整。
2.
将XY表、装载机和卸货机的宽度设置为
准备好的板的宽度。
3.
设置参考引脚。 ($4.0)
140.0毫米
创建NC数据
1.
打开电源。
•
按操作准备。
2.
调用NC数据编辑(CREATE)屏幕。
•
按要求。
•
按F2（数据编辑）。
•
按F1(NC数据)。
•
按F1(CREATE)。
org
67.5毫米
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
2
2
3.
输入NC数据名称。
•
输入要创建用于识别调整的NC数据的名
称。
•
按Enter键。
•
按F1(YES)。
4.
创建一个NC数据进行识别调整。
•
输入数据如下。
5.
输入程序偏移。
•
按ESC三次。
•
按F1（生产条件设置）。
•
选择带有$键的NC数据进行识别调
整。
•
使用键，将光标移动到程序
OFFSET，并输入如下：
X=−160.0毫米
Y=−255.0毫米
