rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
2
2
3.
输入NC数据名称。
•
输入要创建用于识别调整的NC数据的名
称。
•
按Enter键。
•
按F1(YES)。
4.

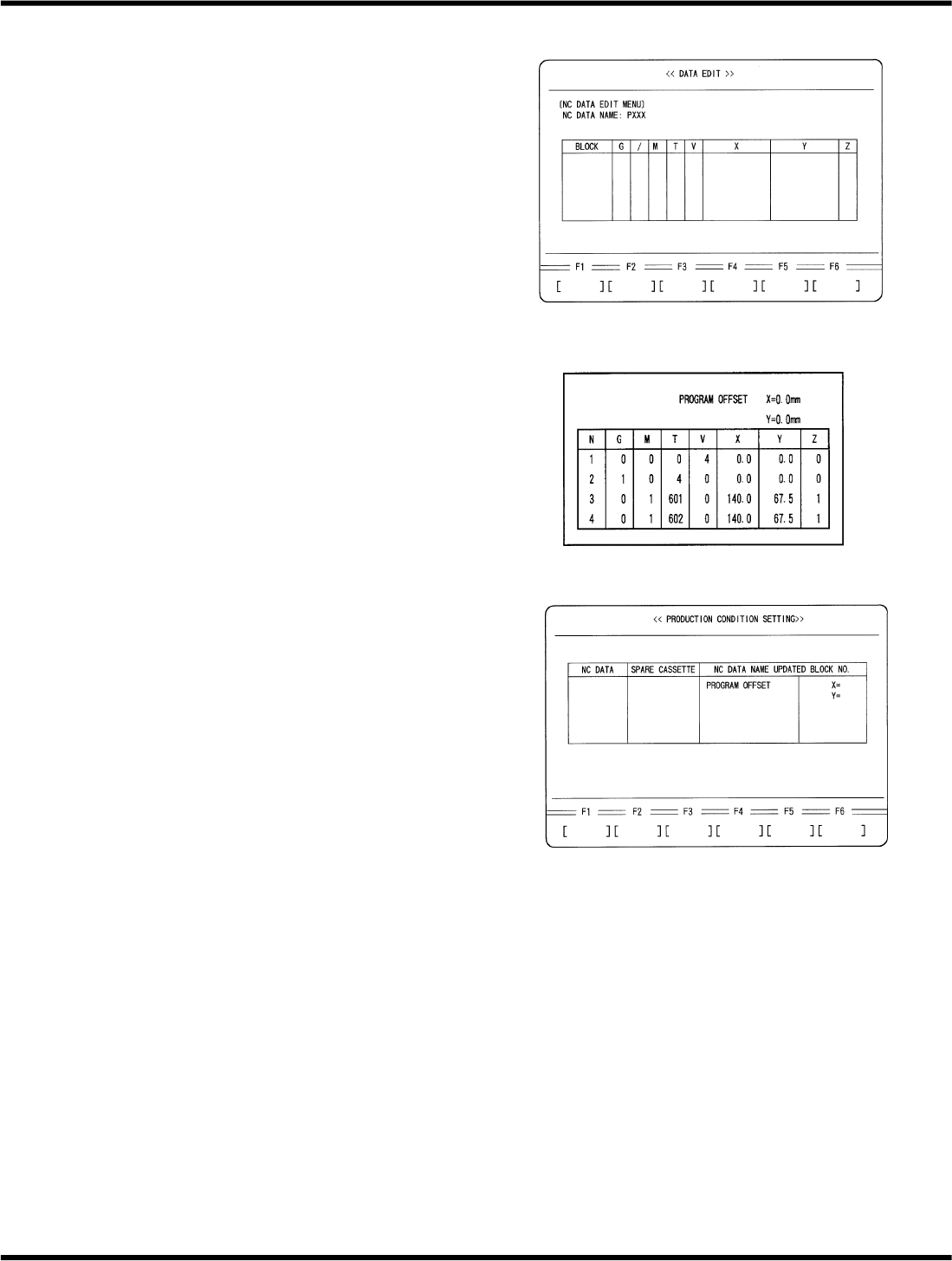

创建一个NC数据进行识别调整。
•
输入数据如下。
5.
输入程序偏移。
•
按ESC三次。
•
按F1（生产条件设置）。
•
选择带有$键的NC数据进行识别调
整。
•
使用键，将光标移动到程序
OFFSET，并输入如下：
X=−160.0毫米
Y=−255.0毫米
rh5
服务手册
5.32设置偏移值
5.32
−
1
3
da3sec−83−9q0−a0
单个机器数据的初始设置
1.
在原点偏移和摄像机偏移中输入0，用于单
个机器设置屏幕。
•
按ESC键。
•
按F6键。 （更多）
•
按F1（机器初始设置）
•
按F2（个人机器数据）
•

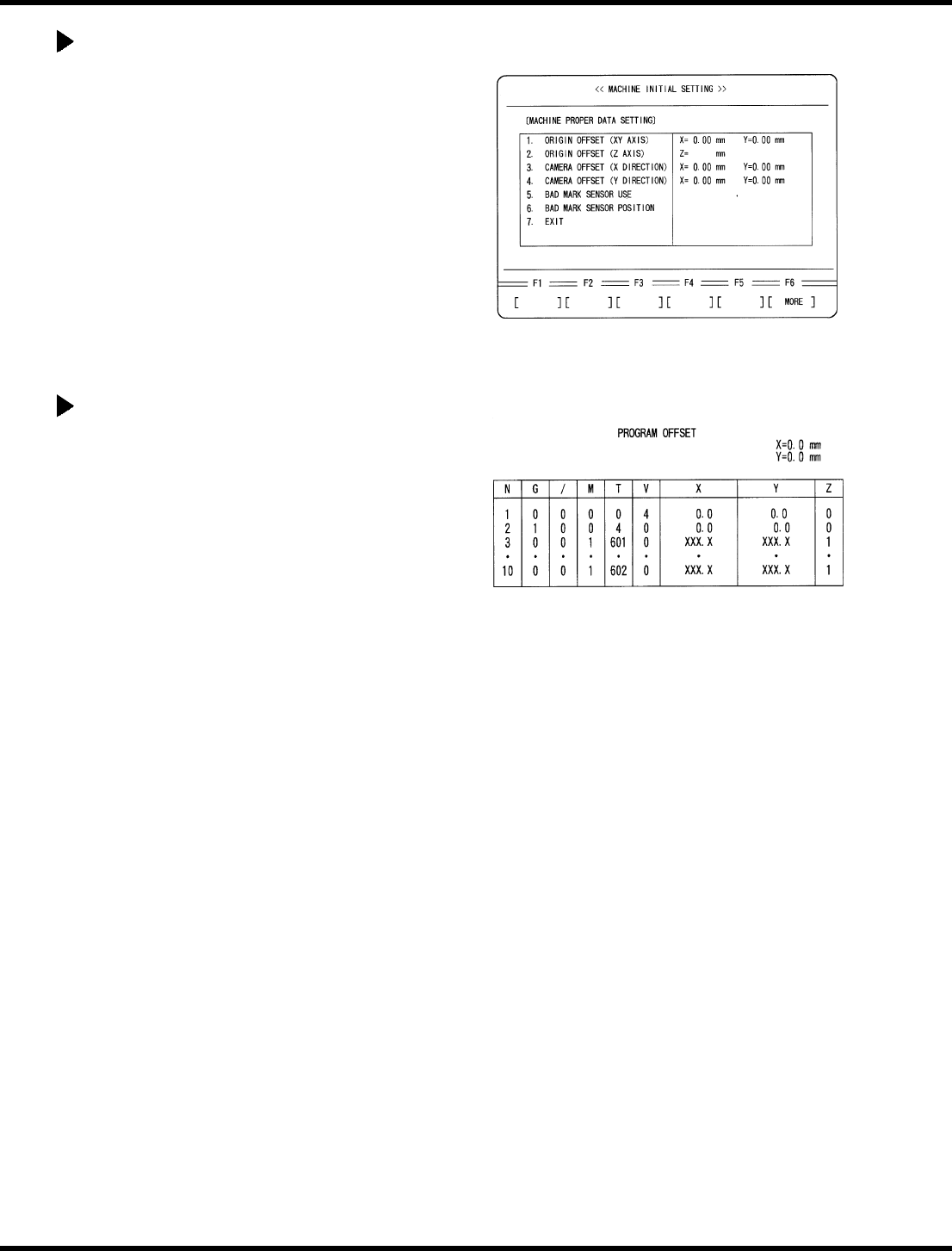

在原始OFFSET(X，Y)和CAMERA
OFFSET(X，Y)中输入0)。
=参考=
如果原产地板不可用，客户的生产板也
可以用于调整。
当使用客户的板时
1.
为板选择两个插入方向X和Y，并创建一个NC
数据，只允许操作选定的两个点。
=参考=
在PC板中心附近选择两个X和Y位置。
=检查=
在不必要的块中输入/7（无条件跳过）或
复制编辑NC数据并删除不必要的部分数
据。
2.
使用步骤1中创建的NC数据执行教学，并创
建数据，以便引导引脚可以与中心对齐
板孔，关于X和Y方向数据。
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
2
4
摄像机安装
1.
将支架（1)连接到封头法兰上，并用螺栓
(1)固定）。
2.
将摄像头安装到支架（1)上）。
=参考=
摄像机高度
•
离板顶148.4毫米（当板厚度为1.6
毫米时）
•
距板底部150.0mm（钢轨下侧）

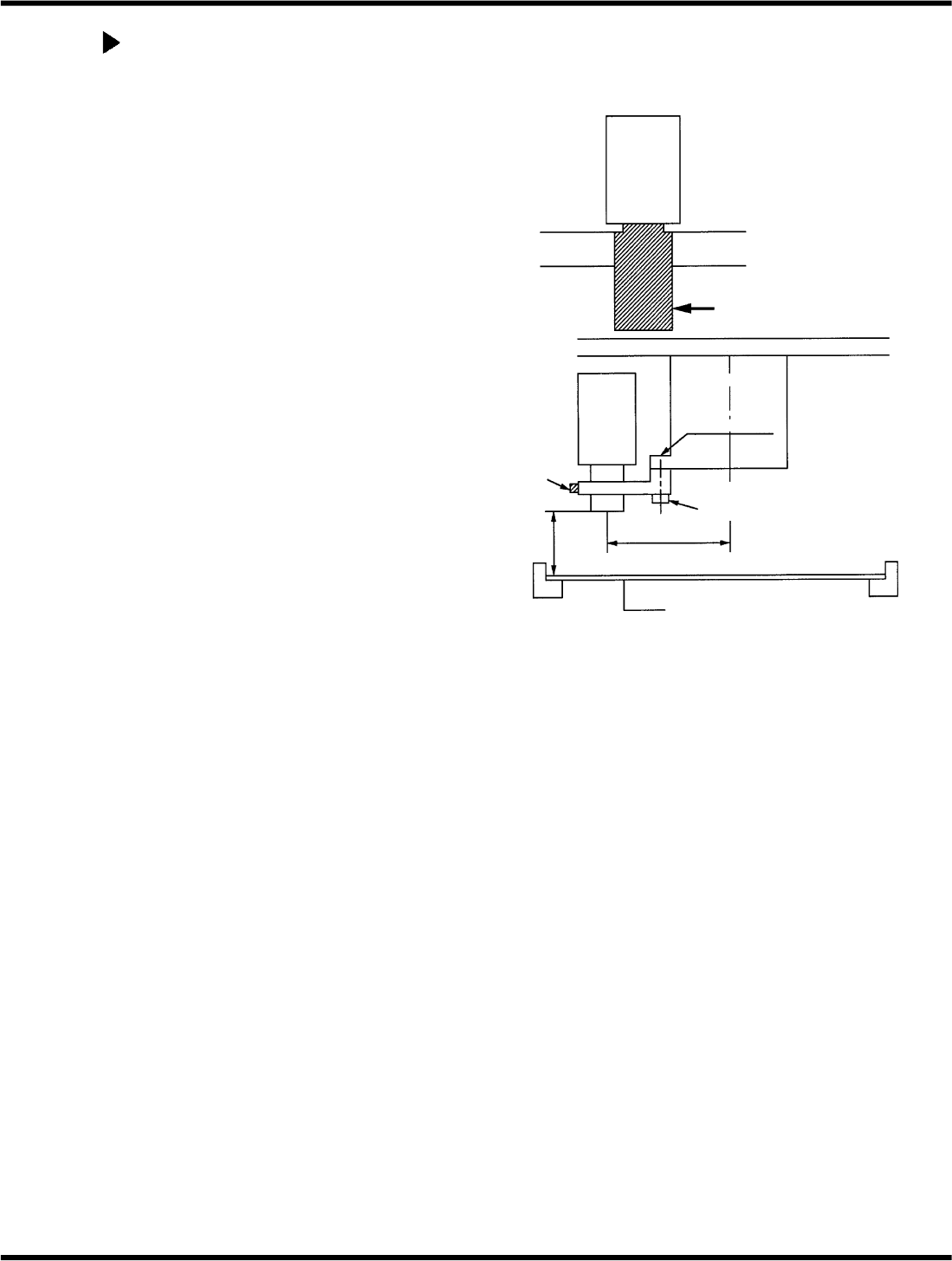

附上括号如图所示。
支架 支架
相机镜头
插入头
摄像头安装方向
•
安装摄像头，以便从正面可以看到
型号标签。
•
识别摄像机设置(仅限Teli
摄像机)
=检查=
螺栓
（2）
相机
支架（1）
90.0 毫
米
头部法兰
螺栓（1）
•
至于NEC相机，识别相机设置将
不会
执行。
PC板
(厚度t=1.6mm)
150
±
1毫米
