Q170226E01 中文版 - 第217页
rh5 服务手册 5.32设置 偏移值 da3s ec − 83 − 9q0 − a0 5.32 − 10 8 自动相机 测量(X方 向) 1. 返回到块选 择屏幕。 • 按ESC键。 2. 选择自动相 机偏移测量 • 按F2(C ofFSET) 3. 选择测量方 向。 • 按F1(X DIR)。 4. 执行测量。 • 按F1键。 − 进展中的计量 −
rh5
服务手册
5.32设置偏移值
5.32
−
13
7
da3sec−83−9q0−a0
10.
检查识别监视器上的阈值级别。
•
按ESC键。
•
按F1键。 （措施）
•
按F5键。
•
确保识别监视器上的TH−LV（阈值电平）
不小于140。
如果TH−LV低于140，请检查相机上SW1和
SW2的设置。 见“2。 相机安装“在第6
页−32.4页。 (只有Teli摄像机)
11.
选择教学模式，选择创建的NC数据进行调
整。
•
按ESC三次。
•
按F6键。 （更多）
•
按REQ。
•
按F3(NC数据教学)
•
使用$键将光标移动到数据以进行调整。
•
按Enter键。
•
按F1(YES)。
12.
将XY表移动到NC数据中N3块的插入位置。
•
使用$将光标移动到N3块
钥匙。
•
按Enter键。
•
按F1（移动）。
这−LV
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
10
8
自动相机测量(X方向)
1.
返回到块选择屏幕。
•
按ESC键。
2.
选择自动相机偏移测量
•
按F2(CofFSET)
3.
选择测量方向。
•
按F1(XDIR)。
4.
执行测量。
•
按F1键。
−进展中的计量−
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
13
9

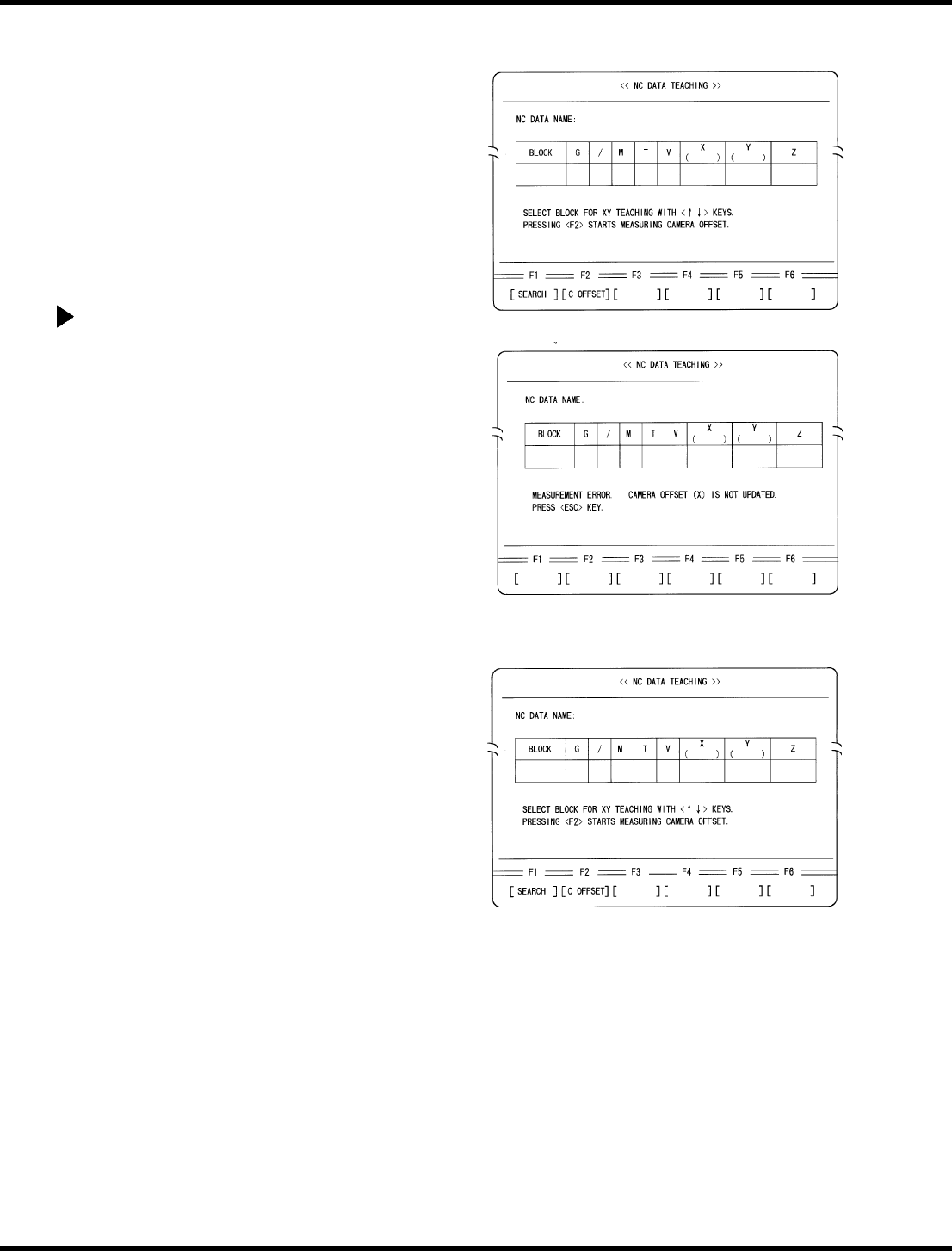

−测量完成−
补充说明
1.
测量完成后，相机偏移
(X)将自动覆盖。
2.
如果发生测量错误，将出现左侧屏幕中的消
息。
3.
返回到块设置屏幕。
•
按ESC键。
4.
确保插入孔不被堵塞，并从步骤2重复操作。
