rh5 服务手册 5.32设置 偏移值 da3s ec − 83 − 9q0 − a0 5.32 − 13 9 − 测量完成 − 补充说明 1. 测量完成后 ，相机偏移 (X)将自动覆盖 。 2. 如果发生测 量错误，将出 现左侧屏幕中 的消 息。 3. 返回到块设 置屏幕。 • 按ESC键。 4. 确保插入孔 不被堵塞，并 从步骤2重复 操作。
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
10
8
自动相机测量(X方向)
1.
返回到块选择屏幕。
•
按ESC键。
2.
选择自动相机偏移测量
•
按F2(CofFSET)
3.
选择测量方向。
•
按F1(XDIR)。
4.
执行测量。
•
按F1键。
−进展中的计量−
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
13
9
−测量完成−
补充说明
1.
测量完成后，相机偏移
(X)将自动覆盖。
2.
如果发生测量错误，将出现左侧屏幕中的消
息。
3.
返回到块设置屏幕。
•
按ESC键。
4.
确保插入孔不被堵塞，并从步骤2重复操作。
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
10
10

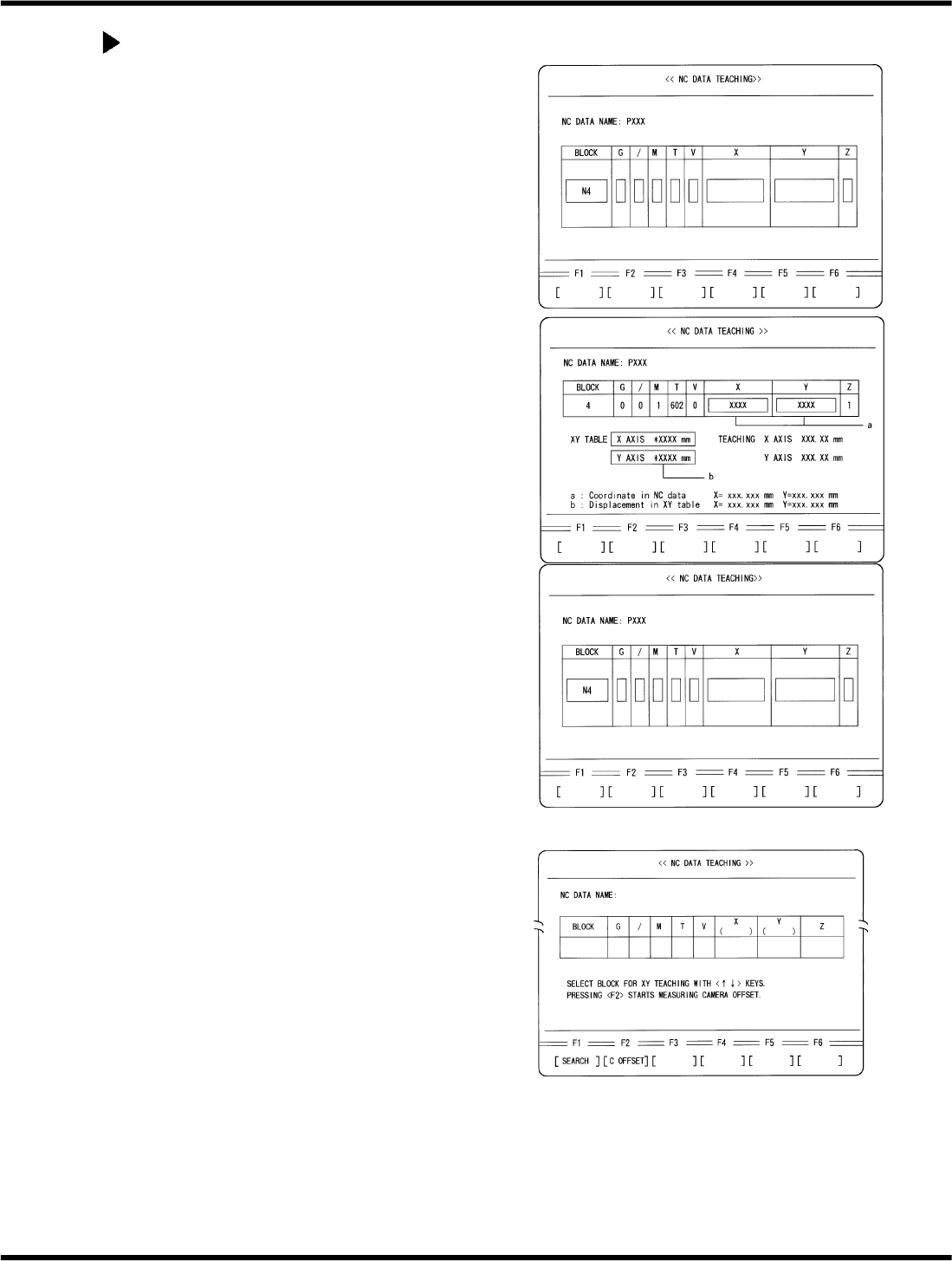

自动相机偏移测量(Y方向)
1.
将XY表移动到NC数据中N4块的插入位置。
•
使用$将光标移动到N4块
钥匙。
•
按Enter键。
•
按F1（移动）。
2.
为X方向进行XY教学
插入，以便引导销可以与插入孔的中
心对齐。
3.
写下显示在NC数据教学屏幕上的坐标值
(A)和XY表位移(B。
4.
修改NC数据。
•
按Enter键。
5.
返回到块选择屏幕。
•
按ESC键。
