rh5 服务手册 5.32设置 偏移值 5.32 − 13 11 da3s ec − 83 − 9q0 − a0 6. 选择自动相 机偏移测量。 • 按F2(CofFS ET)。 7. 选择测量方 向。 • 按F2(YDIR) 。 8. 执行测量。 • 按F1键。 =参考= 测量完成后 ，相机偏移 (Y)将自 动覆盖。 − 进展中的计量 − − 测量完成 −
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
10
10
自动相机偏移测量(Y方向)
1.
将XY表移动到NC数据中N4块的插入位置。
•
使用$将光标移动到N4块
钥匙。
•
按Enter键。
•
按F1（移动）。
2.
为X方向进行XY教学
插入，以便引导销可以与插入孔的中
心对齐。
3.
写下显示在NC数据教学屏幕上的坐标值
(A)和XY表位移(B。
4.
修改NC数据。
•
按Enter键。
5.
返回到块选择屏幕。
•
按ESC键。
rh5
服务手册
5.32设置偏移值
5.32
−
13
11
da3sec−83−9q0−a0

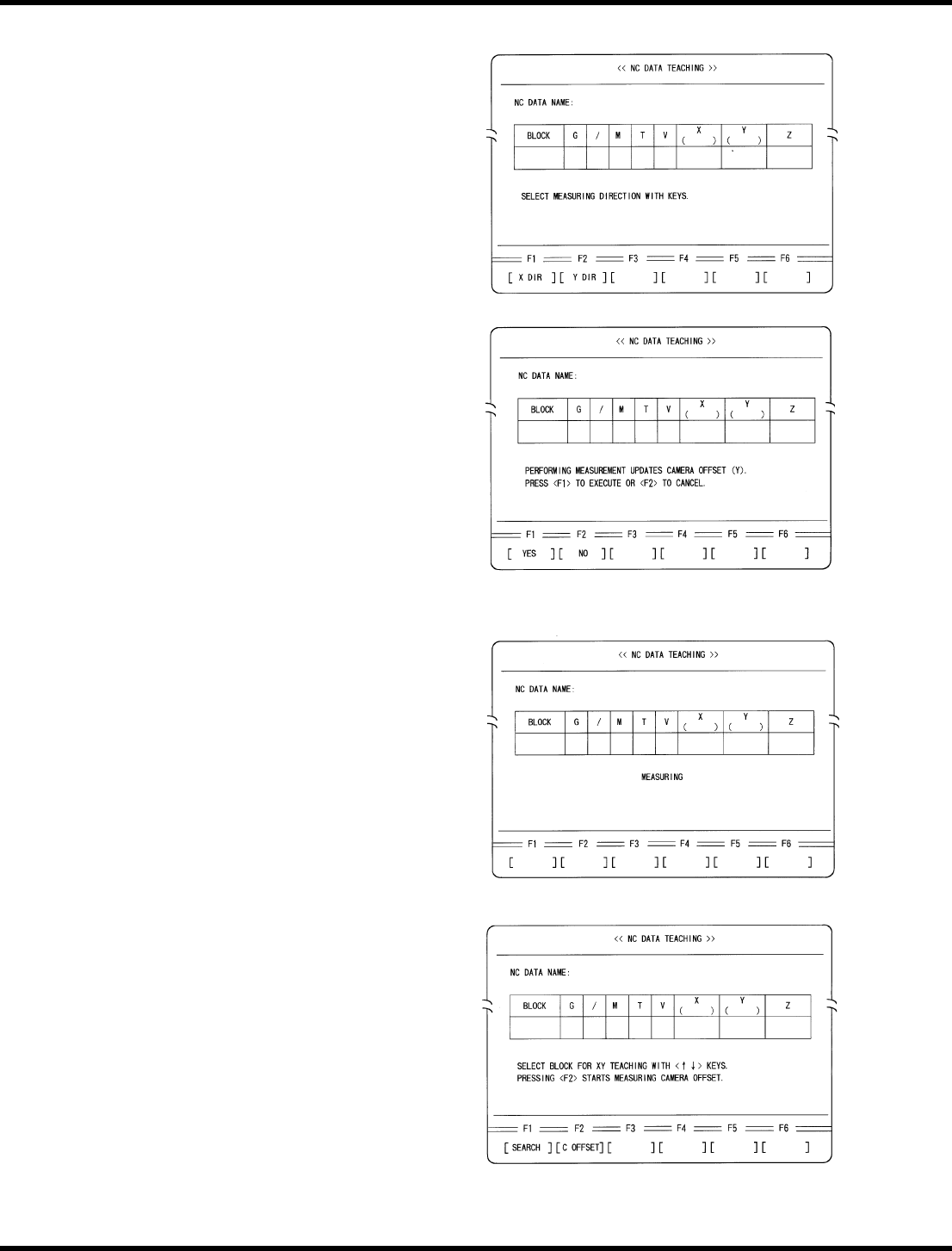

6.
选择自动相机偏移测量。
•
按F2(CofFSET)。
7.
选择测量方向。
•
按F2(YDIR)。
8.
执行测量。
•
按F1键。
=参考=
测量完成后，相机偏移(Y)将自动覆盖。
−进展中的计量−
−测量完成−
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
10
12
检查识别操作
1.
调用NC数据编辑画面。
•
按ESC两次。
•
按REQ。
•
按F2（数据编辑）。
•
按F1(NC数据)。
•
按F2（数据编辑）。
2.
选择一个NC数据进行识别调整。
•
将光标移动到NC数据的名称进行识别调
整。
•
按Enter键。
•
按F1(YES)。
3.
更改所选NC数据中第一块的V命令。
•
将第一块中的V命令从4更改为104，如
左所示。
将V4改为
V104
