rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
10
12

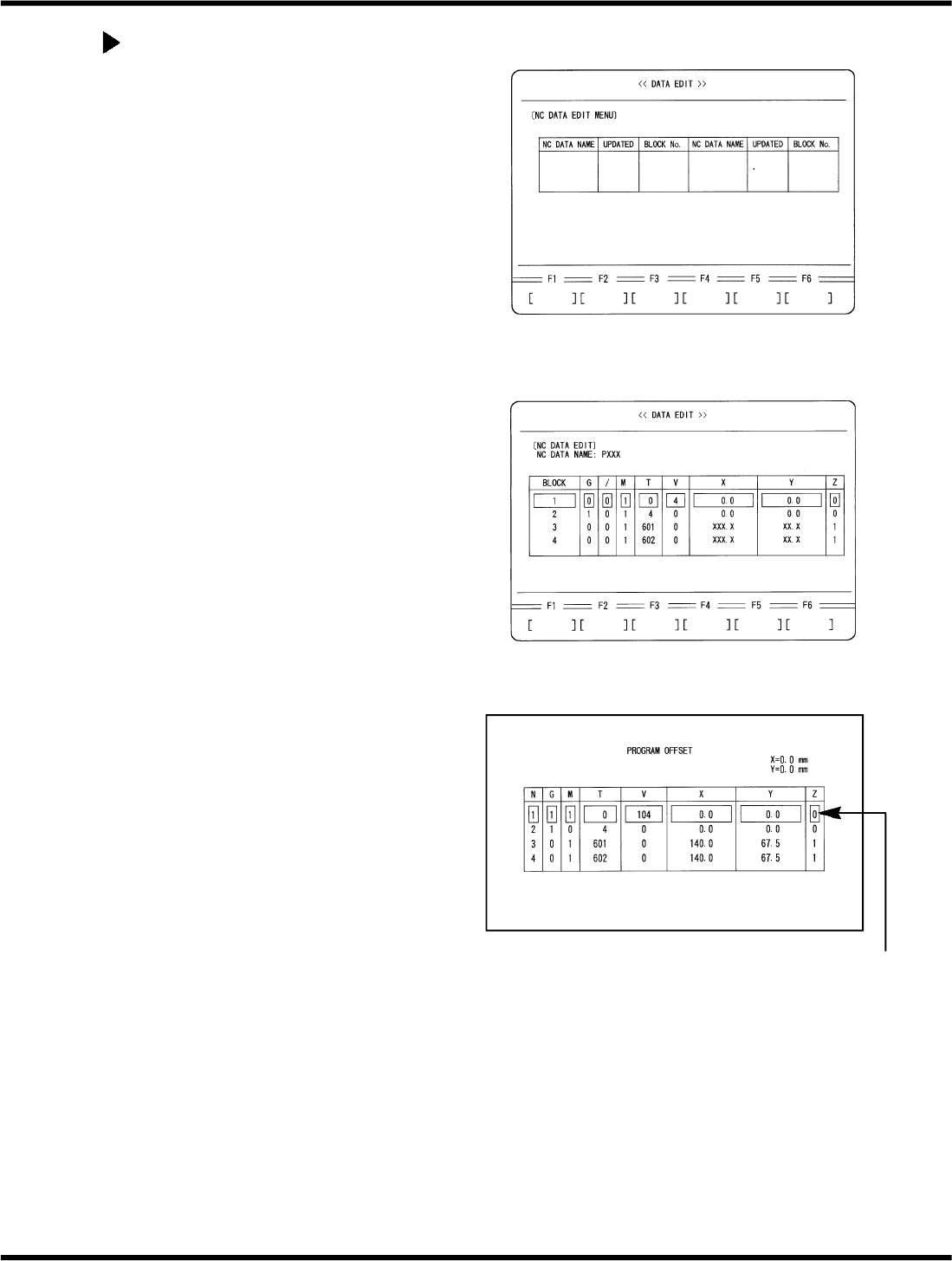

检查识别操作
1.
调用NC数据编辑画面。
•
按ESC两次。
•
按REQ。
•
按F2（数据编辑）。
•
按F1(NC数据)。
•
按F2（数据编辑）。
2.
选择一个NC数据进行识别调整。
•
将光标移动到NC数据的名称进行识别调
整。
•
按Enter键。
•
按F1(YES)。
3.
更改所选NC数据中第一块的V命令。
•
将第一块中的V命令从4更改为104，如
左所示。
将V4改为
V104
rh5
服务手册
5.32设置偏移值
5.32
−
13
13
da3sec−83−9q0−a0
4.
取消插入。
•
按ESC三次。
•
按F6(MORE)。
•
按F1（机器初始数据）。
•
按F6(MORE)两次。
•
按F2（选择−校正取消）。
•
设置以下数据：
3. 1个孔/所有孔测量−： 离开
5.
插入 取消
5.
在自动模式下执行识别(覆盖NC数据)
•
按ESC两次。
•
按F6(MORE)。
•
按AUTO键。
•
按EOP键。
•
按START键。
6.
改为手动模式，选择教学模式，选择创建的
NC数据进行调整。
•
按MANU键。
•
按1BLK。
•
按F3(NC数据教学)。
•
将光标移动到NC数据的名称，以便使用$键
进行识别调整。
•
按Enter键。
•
按F1(YES)。
rh5
服务手册
5.32设置偏移值
da3sec−83−9q0−a0
5.32
−
10
14
7.
将XY表移动到NC数据中N3块的插入位置。
•
使用$将光标移动到N3块
钥匙。
•
按Enter键。
•
按F1（移动）。
8.
检查XY之间的差异
坐标(A)和XY表位移(B)。
•
比较3中写下的XY表坐标(a)和XY表位移
(b 。 摄 像 机 安 装 位 置 调 整
（6.32−5(5)）。 确保这些值之间的差值
在0.03mm±以内。
•
检查导针是否已对准板孔中心。
9.
将XY表移动到NC数据中N4块的插入位置。
•
按ESC键。
•
使用$将光标移动到N3块
钥匙。
•
按Enter键。
•
按F1（移动）
10.
检查XY之间的差异
坐标(A)和XY表位移(B)。
•
比较6.32−11（3）中写下的XY表坐标(a)
和XY表位移(b)。 “自动相机偏移测量(Y
方向)”。
确保这些值之间的差值在0.03mm±以内。
•
检查导针是否已对准板孔中心。
