rh5 服务手册 6.1检查维修精 度 da3s ec − 89 − 010 − a0 6.1 − 1 5 不 。 检查物品 说明 插图 标准 测量 值 20 选择杆间隙 设置 待测210° 当导针在最 上面的位置 时，移动导 针上面 气缸向上/向下 ，直到三个 引脚相互平 行。 然后，设 置间隙高0.3mm 比这个位置 。 最上面的位 置 确保这里的安 全。 拾取测试 毫米 0.25至0.35 毫米 博尔特 M3x2 白色标记检 查 …

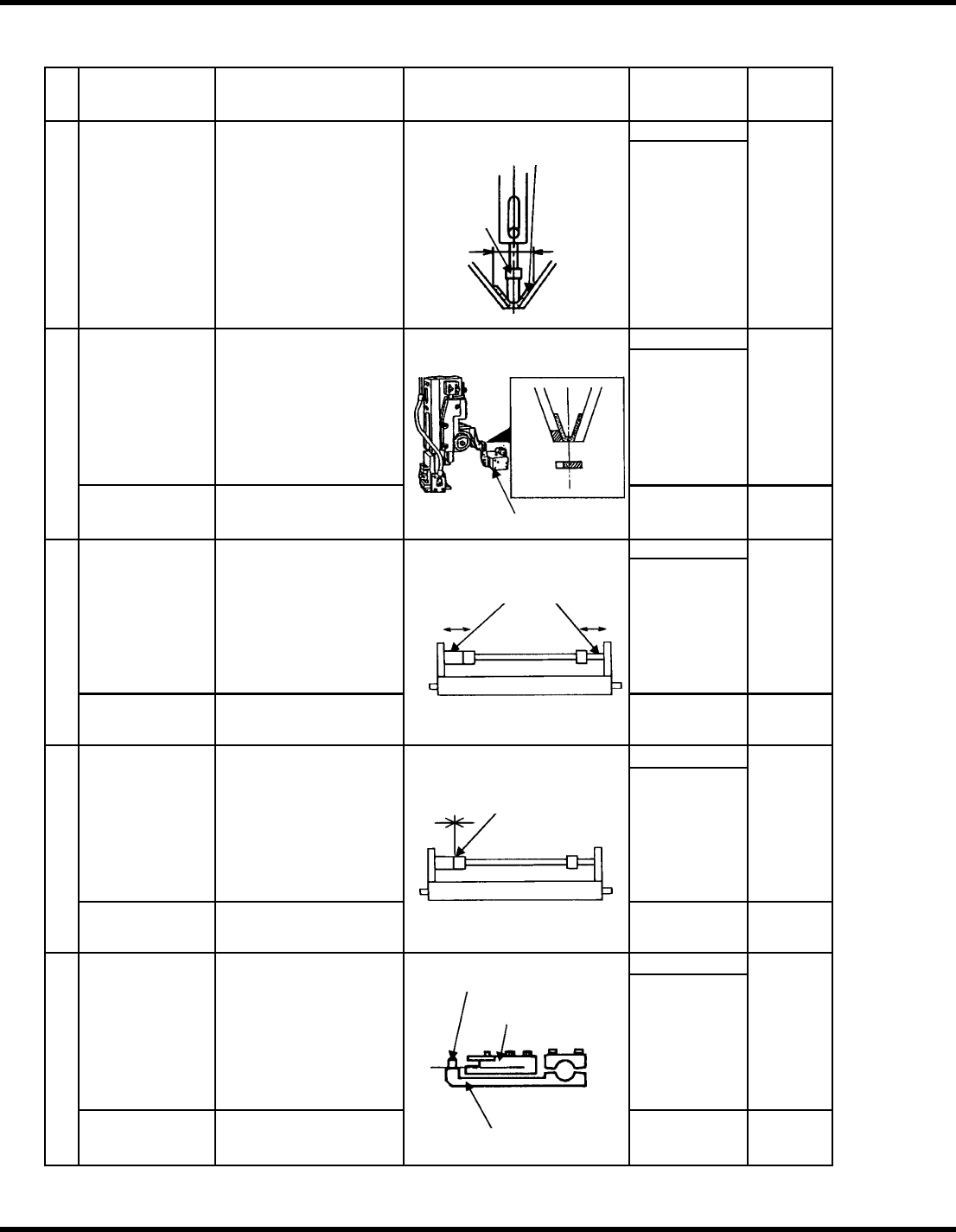

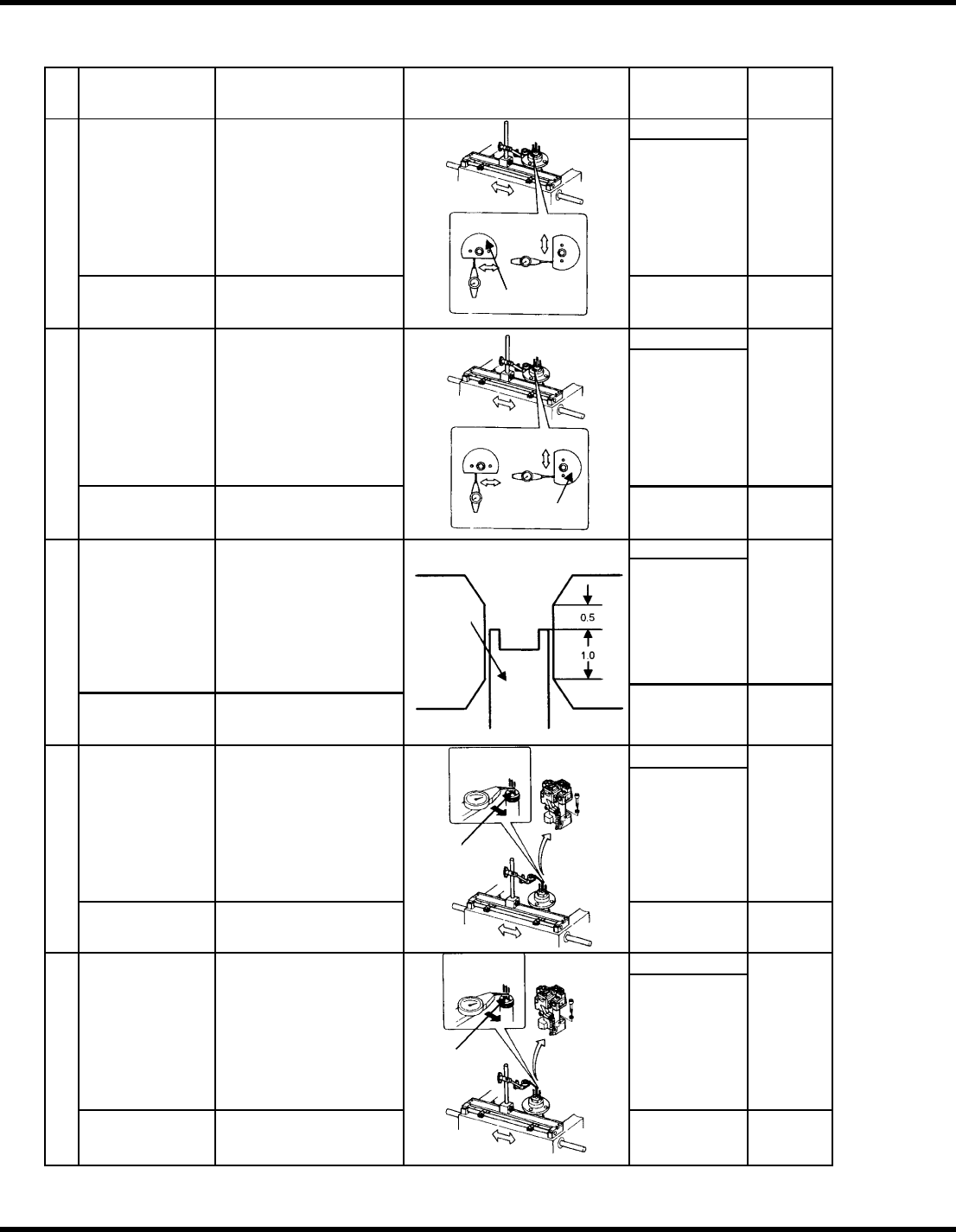

rh5
服务手册
6.1检查维修精度
da3sec−89−010−a0
6.1−2
4
不
。
检查物品
说明
插图
标准
测量值
15
砧摆动精度(X方向
插入)
待测210°
通过移动铁砧来测量铁砧的
摆动精度
相对于XY表，在X方向测量
灰尘罩的一侧50毫米。
在X方向
拾取测试
毫米
0至0.04毫米
博尔特
M5x3
M6x4
M8x4
白色标记检查
好的
16
砧摆动精度(Y方向
插入)
待测210°
通过移动铁砧来测量铁砧的
摆动精度
相对于XY表，在Y方向测量
灰尘罩的一侧50毫米。
在Y方向
拾取测试
毫米
0至0.04毫米
博尔特
M6x2
M8x3
白色标记检查
好的
17
导针高度精度
以205°测量
当导引销位于最上面位置
时，确保销钉的边缘在平表
面顶端以下0.5mm。
(目视检查范围。 )
0.5
导针
1.0
* * * * * * *
毫米
0.5±0.1毫米
白色标记检查
好的
博尔特
M6x2
18
导针摆动精度
(向X方向插入)
待测210°
测量导向销的摆动精度，方
法是将其从XY工作台向X方向
移动到墨盒顶部表面以下2毫
米。
测量点
拾取测试
毫米
0至0.02毫米
博尔特
M6x1
白色标记检查
好的
19
导针摆动精度
(插入Y方向)
待测210°
测量导向销的摆动精度，方
法是将其从XY工作台向Y方向
移动到墨盒顶部表面以下2毫
米。
测量点
拾取测试
毫米
0至0.02毫米
博尔特
M6x1
白色标记检查
好的
rh5
服务手册
6.1检查维修精度
da3sec−89−010−a0
6.1−1
5
不
。
检查物品
说明
插图
标准
测量值
20
选择杆间隙设置
待测210°
当导针在最上面的位置
时，移动导针上面
气缸向上/向下，直到三个
引脚相互平行。 然后，设
置间隙高0.3mm
比这个位置。
最上面的位
置
确保这里的安
全。
拾取测试
毫米
0.25至0.35毫米
博尔特
M3x2
白色标记检查
好的
21
导销上部塞尺设
置
待测210°
测量导针在最上面位置时，
导针与塞子之间的间隙。
清除：0
最上面的位置
停车
厚度计
毫米
0至0.02毫米
博尔特
M5x1
白色标记检查
好的
22
可移动刀片行
程
在最大行程位置测量中心铅
切刀片与活动刀片之间的间
隙。
最大行程位置
中风
针规
毫米
0.5至0.7毫米
博尔特
M6螺母x2
23
插入卡盘关闭精
度
确保卡盘
当插入卡盘关闭时，橡胶没
有错位。
插入卡盘橡胶
插入卡盘爪
× × × ×
× × ×
好的
目视检查
24
插入卡盘/导向卡
盘关闭中心
检查插入卡盘的关闭中心，
引导卡盘在230°位置。
向导恰克
插入卡盘爪
× × × ×
× × ×
好的
目视检查
博尔特
M5x2
白色标记检查
好的
rh5
服务手册
6.1检查维修精度
da3sec−89−010−a0
6.1−2
6
不
。
检查物品
说明
插图
标准
× × × ×
× × ×
测量值
25
插入推杆和插入
卡盘中心
确保插入推杆与插入卡盘
对齐。
插入卡盘橡胶
插入推手
* * * * * * *
好的
目视检查
26
转移卡盘和插入卡
盘中心
以90°测量
的中心检查
将卡盘和插入卡盘在90°位置
以插入卡盘的关闭位置作为
参考资料。
(用0.2测量
毫米−厚度计。 )
传送卡盘
拾取测试
毫米
0至0.05毫米
博尔特
M8x4
白色标记检查
好的
27
定位器定
位精度
通过检查定位器轴与轴承
之间的间隙来测量定位精
度。
清理
拾取测试
毫米
0至0.03毫米
博尔特
M5x1
白色标记检查
好的
28
定位杆安装精度
通过检查基准侧定位杆和
衣领之间的间隙来测量安
装精度。
清理
拾取测试
毫米
0至0.03毫米
博尔特
M5x2
白色标记检查
好的
29
定位杆高度
用.测量定位杆的高度
以PCB转接轨的传递表面为
参考资料。
定位销
PCB转轨
定位杆
拾取测试
毫米
0至0.15毫米
博尔特
M5x4
白色标记检查
好的
