rh5
服务手册
7.3数字操作员
7.3
−
1
1
da3sec−84−310−a0
7.3
数字操作员
7.3.1
输入偏移值(Cn
−
00)
判决编号。
da3sec−84−310−a0
显示
程序
备注

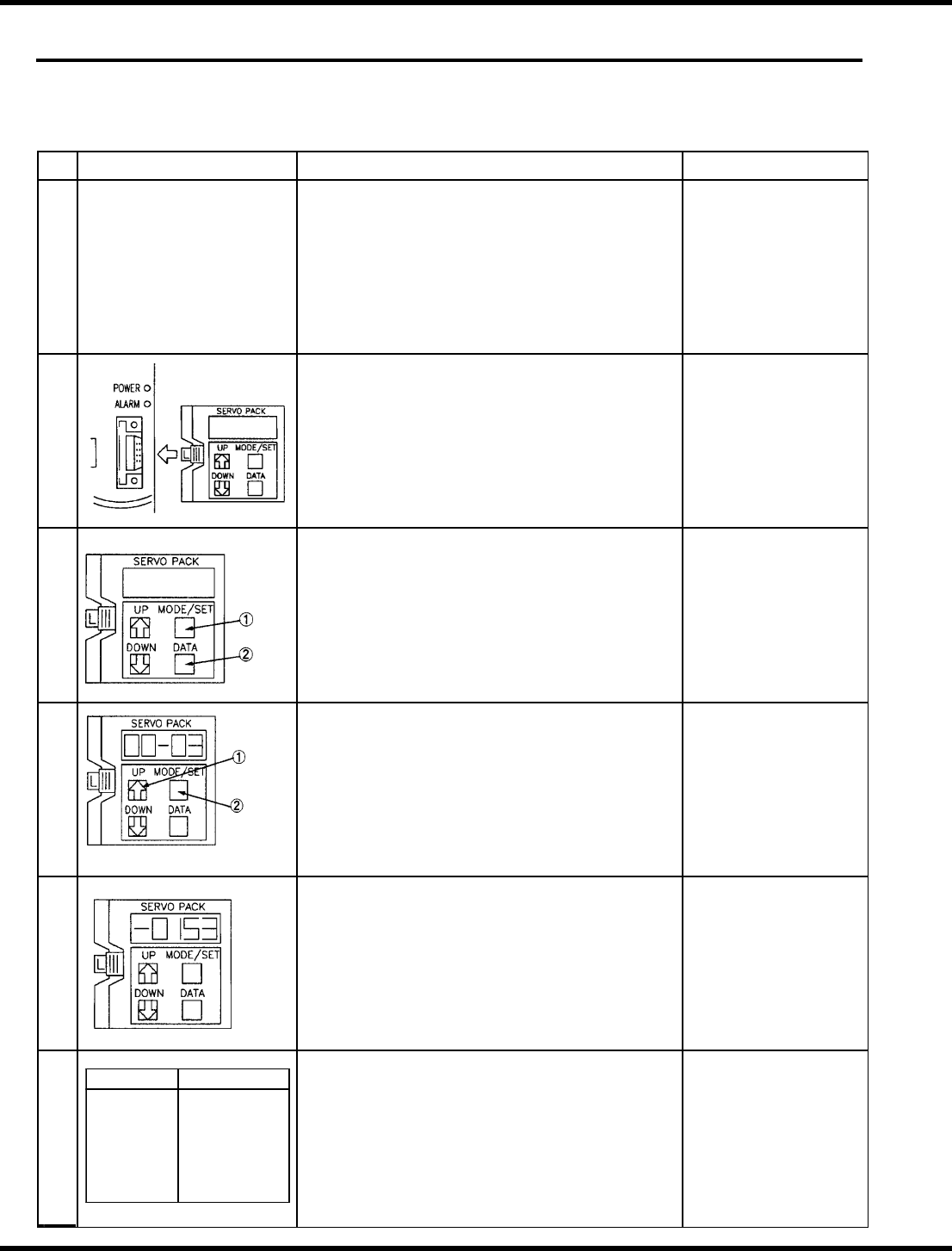

1
[菜单]
选择检查功能F1：NC轴慢
跑检查F2：NC轴移动检
查F3：NC数据教学
按“F1”(NCAXISJOGCHECK)后，按ORG手动，1块模
式。
2
将数字操作员设置为所需的驱动程序。
•
设置数字操作员将显
示更改为“运行”。
3
按模式/设置键将显示更改为Cn−00，然后按数据键更改
为00−00。
4
按三
次。
按三次向上键显示到00−03，然后按模式/设置4个−
数字数字。
5
按上键增加值，下键减少值。 使用UP和DOWN键，将监
视器显示设置为±0.00毫米。
6
[N C轴JOG检查]
按“SEMI”−“1BLOCK”−“重置”和“开始”
并移动X/Y/Z轴。 然后按
“MANU”−“1BLOCK”−“ORG”和“F1”(NCAXIS JOG
CHECK)
以确保每个轴指示±0.00毫米。
•
值以外的值
±0.00毫米，应调整
为±0.00毫米使用向
上和向下键。
数控轴
现任职务
XY桌子
X=+0.00毫米
Y=+0.00毫米
Z轴（盒式）
0.00毫米
装载机宽度
调整
*****
卸载宽度
调整
*****
表宽
调整
*****
rh5
服务手册
7.3数字操作员
da3sec−84−310−a0
7.3
−
2
2
显示
程序
备注

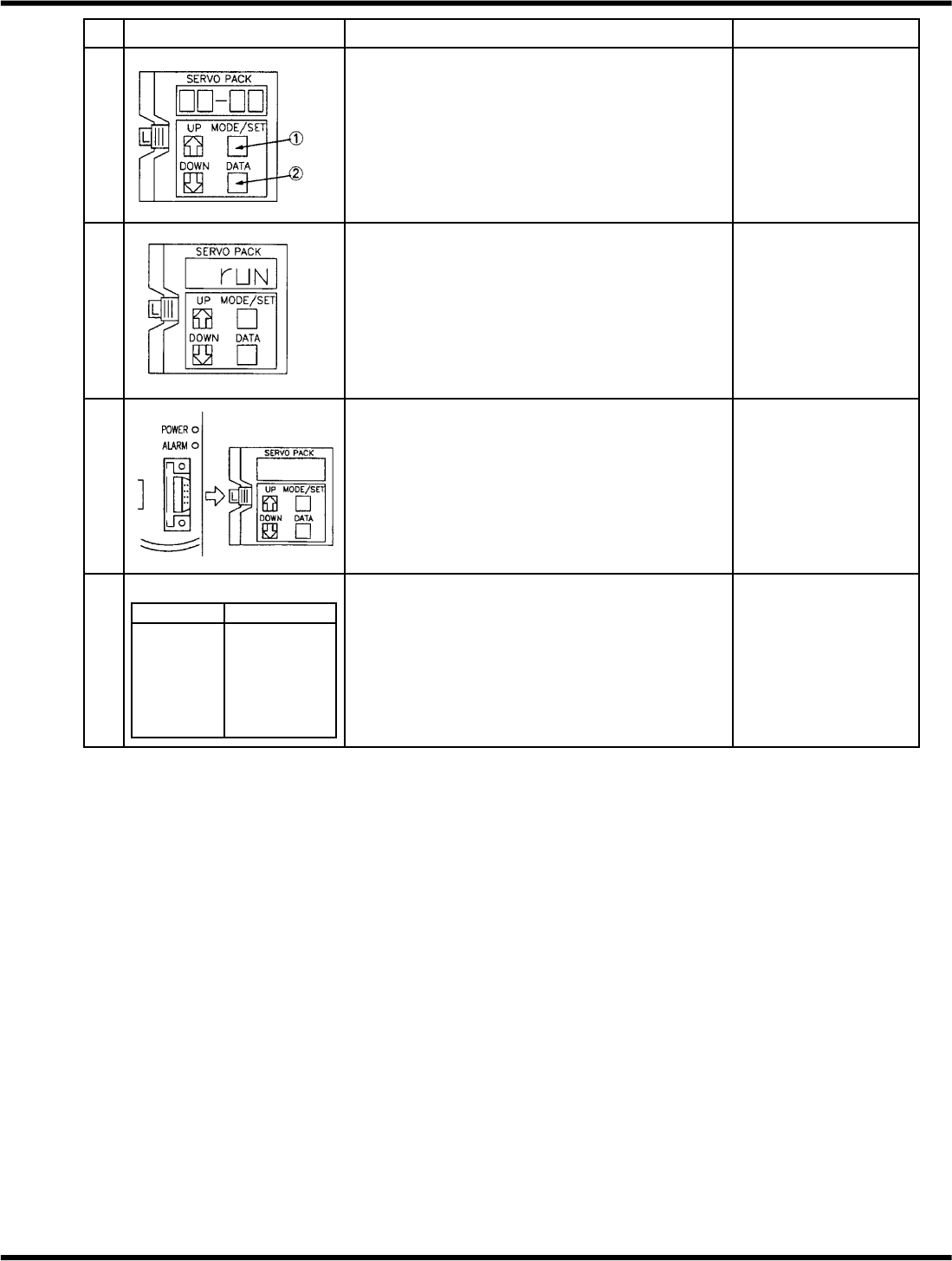

7
按模式/设置键将显示更改为Cn−03，然后按下三次
DOWN键将显示更改为00−00。
8
按DATA键将显示更改为Cn−00，然后按模式/设置更改为
“运行”。
9
从驱动器上拆下数字操作员，关闭机器一次电源。
10
[N C轴JOG检查]
打开电源，按“F1”(NCJOG CHECK)，以确保每个轴设
置为±0.00毫米。
•
值以外的值
±0.00毫米应调整到，
设置为±0.00毫米使用
向上和向下键。
数控轴
现任职务
XY桌子
X=+0.00毫米
Y=+0.00毫米
Z轴（盒式）
0.00毫米
装载机宽度
调整
*****
卸载宽度
调整
*****
表宽
调整
*****
rh5
服务手册
7.3数字操作员
7.3
−
1
3
da3sec−84−310−a0
7.3.2
输入位号。 （第01
−
和第02
−
）
显示
程序
备注
1
将数字操作员设置为所需的驱动程序。
•
设置数字操作员将显
示更改为“运行”。
2
按ORG键。 手动切换，1BLOCK模式，然后按伺服锁定开
关。
•
显示更改为“b，
b”。
3
按模式/设置将显示更改为Cn−00，然后按DATA键指定要
设置的通道
输入。
•
选择通道Cn−01或
Cn−02。
4
按“数据”键。
•
显示更改为“0”。
5
位号。
会的
位号。
准备好
了
使用UP和DOWN键，设置位号。 的
内存开关设置为面板的右端。
6
当开关熄灭时，请
亮起来
按模式/设置键打开/关闭内存开关。
•
内存开关
打开时亮起，关闭时熄
灭。
