rh5 服务手册 8.3 − 7 7 da3s ec − 85 − 540 − b0 8.3 跳线开关设 置列表 跳线开关 设置表 名字 说明 很短 打开 jp1 选择用户安 装的CGROM 类型。 512 * 选择任何一个。 jp2 256 jp3 选择同步信 号的极性进行 CRT显示 。 正逻辑* jp4 在颜色显示 中选择反转颜 色功能。 已启用 选择任何一个。 jp5 残疾* jp6 选择是否使 用SIO中断 模式。 矢量模式 …
rh5
服务手册
8.3跳线开关设置列表
da3sec−85−540−b0
8.3
−
10
6
CPU−286E(I)−12No。 9981
rh5
服务手册
8.3
−
7
7
da3sec−85−540−b0
8.3
跳线开关设置列表
跳线开关设置表
名字
说明
很短
打开
jp1
选择用户安装的CGROM类型。
512 *
选择任何一个。
jp2
256
jp3
选择同步信号的极性进行CRT显示。
正逻辑*
jp4
在颜色显示中选择反转颜色功能。
已启用
选择任何一个。
jp5
残疾*
jp6
选择是否使用SIO中断模式。
矢量模式
非−矢量模式
JP7−1
选择信号线
(图片iro)
打断P2总线。
(图片IR1)
)
(out1)(p
icir4)(p
icir5)(p
icir6)(p
icir7)
INT0信号*
不用了
JP7−2
INT1信号*
JP7−3
INT2信号*
JP7−4
INT3信号*
JP7−5
INT4信号*
JP7−6
INT5信号*
JP7−7
INT6信号*
JP7−8
INT7信号
jp8
选择CTS输入信号源进行通信CH−D。
外部CTS
选择任何一个。
jp9
内部RTS*
标有星号的项目表示标准工厂−设置装运设置。
rh5
服务手册
8.3跳线开关设置列表
da3sec−85−540−b0
8.3
−
8
8

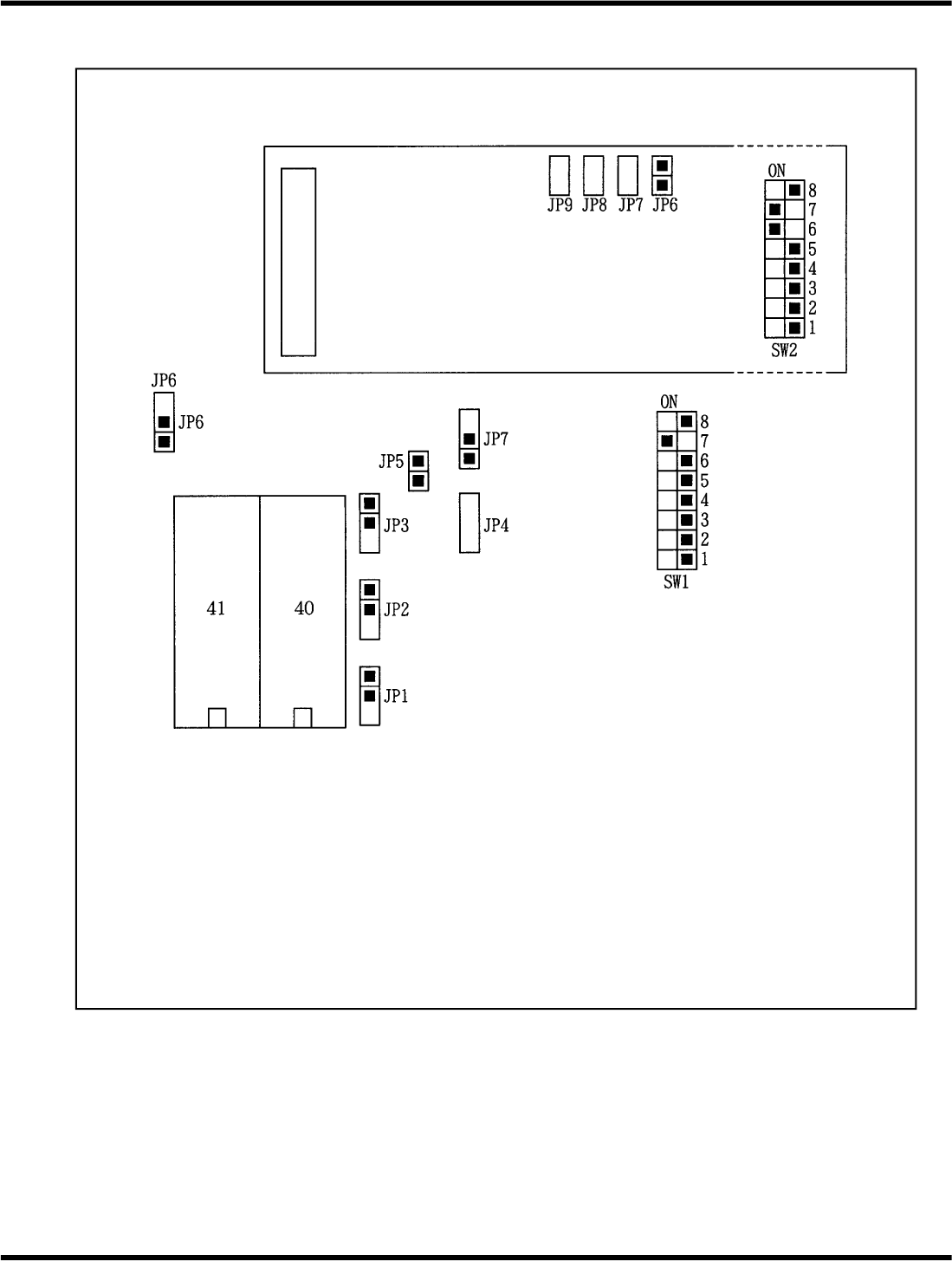

8.3.2
RCG董事会设置(X984−204)
