rh5
服务手册
8.4交流伺服电机驱动器
8.4
−
1
1
da3sec−85−480−a0

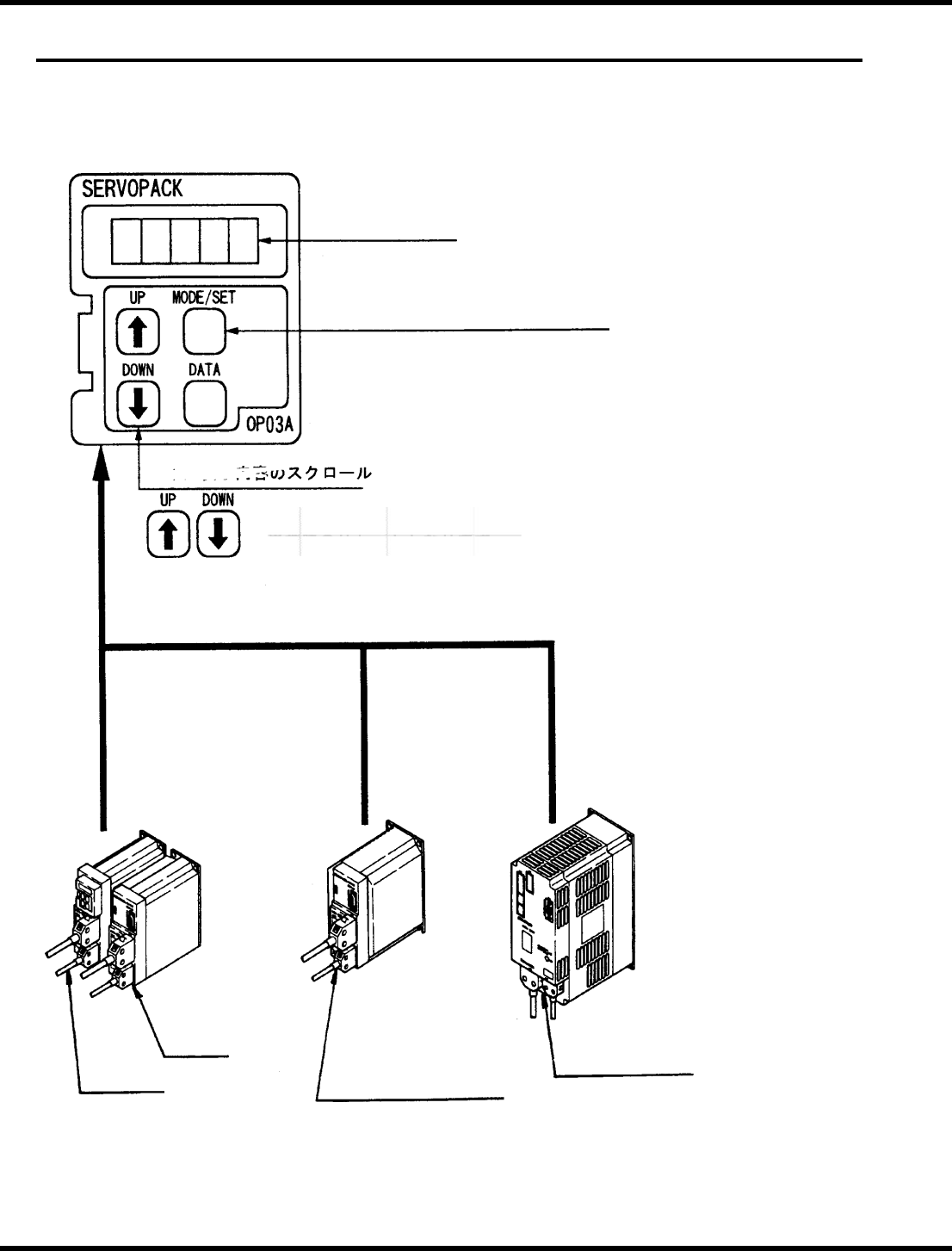

面板显示
模式选择键
状态指示模式/设置模式
面板指示滚动键
为Y轴
H轴（凸轮轴）
为X轴
为Z轴（40−，62−馈线）
同时按这些键来重置故障。
8.4
交流伺服电机驱动器
判决编号。
da3sec−85−480−a0
8.4.1
X/Y/Z（40−，62−给料机）和H（凸轮轴）轴驱动器
数字操作员
rh5
服务手册
8.4交流伺服电机驱动器
da3sec−85−480−a0
8.4
−
2
2
TGON或电流极限检测
速度
参考资料
位数据
速度参考输入
BB
打开电源
扭矩参考输入
密码

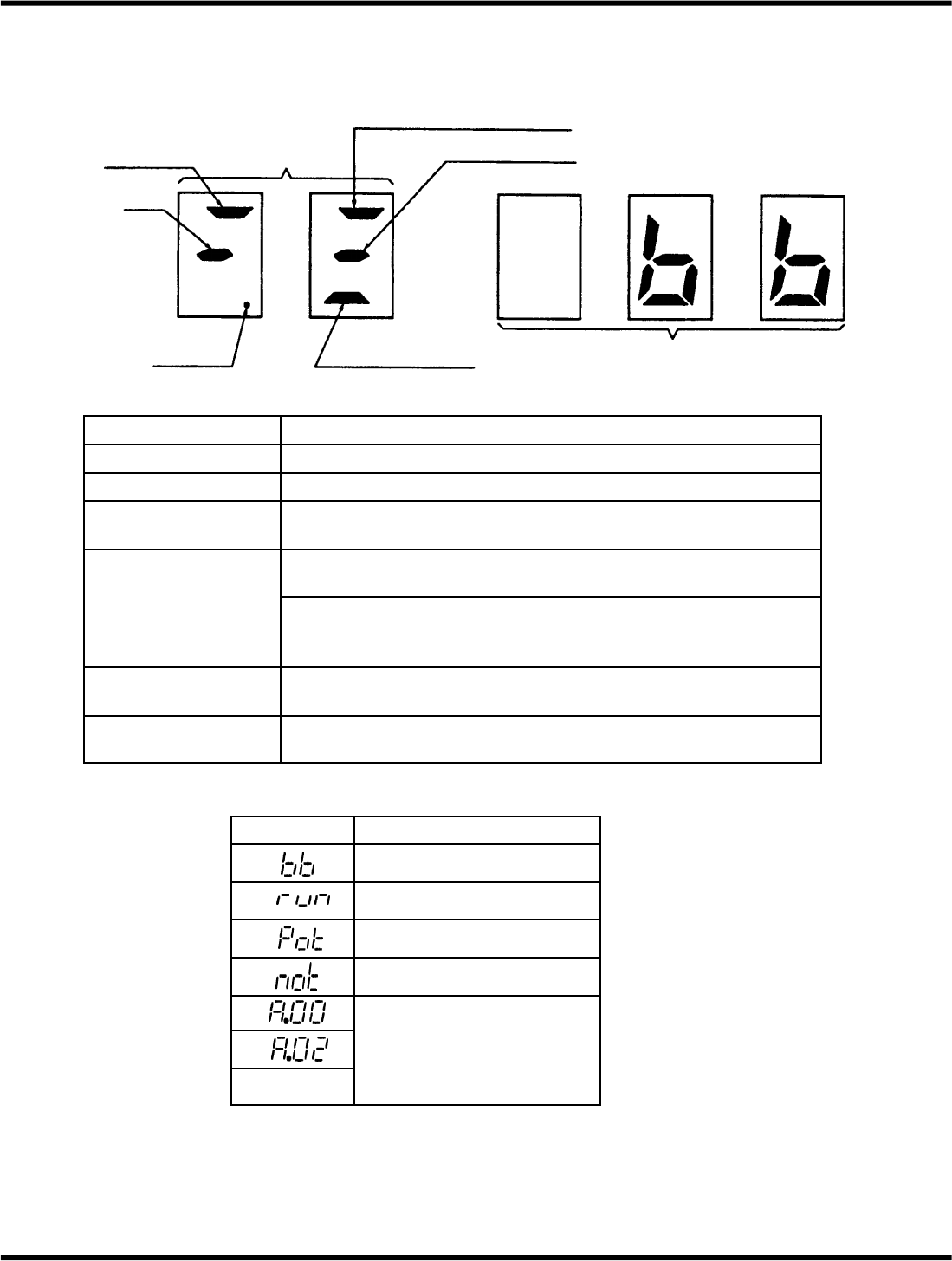

状态指示模式
当使用数字运算符选择此模式时，SGDSERVOPACK的条件用位和代码表示，如下所示。
面板显示
位数据内容
位数据
内容
打开电源
打开电源时亮起来。
BB
用底座点亮，当伺服打开时熄灭。
速度巧合
当电机转速达到内部转速基准时点亮。
泰贡
电流极限检测
当电机转速超过TGON水平时点亮(标准设定为20r/min)。
当扭矩基准达到扭矩限值时亮起。 根据用户常量Cn−01的位4显示
TGON或电流极限检测。 )
速度参考输入
如果输入最高速度的1%或更多的速度参考，则点亮。
扭矩参考输入
如果输入额定扭矩的10%或更多扭矩参考，则点亮。
代码和状态
密码
状况
基地
快跑
前转向抑制
反向转向抑制
报警状态
请参阅“数字操作员错误显示
确认”(第5.3页−3。 )。
:
rh5
服务手册
8.4交流伺服电机驱动器
8.4
−
1
3
da3sec−85−480−a0

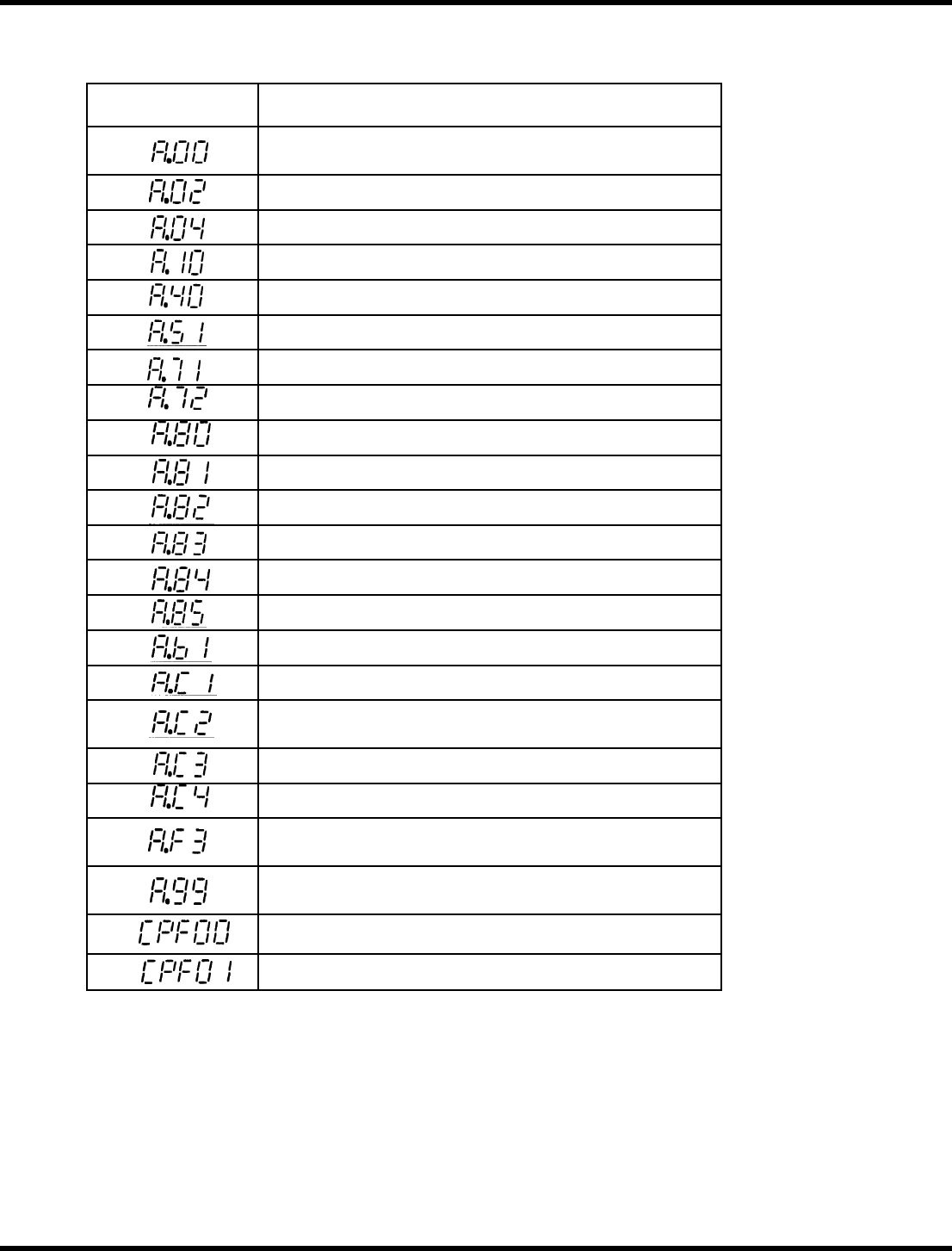

数字操作员显示确认错误
使用数字运算符和回溯数据显示错误
数字操作员
（回溯数据）
探测
绝对编码器数据错误(只有当使用绝对编码器时。 )
参数分解
参数设置错误
过流（或散热器过热）
压力过大
超速(检测到110%的最大值。 速度)
过载（瞬间过载）
过载（连续过载）
编码器错误(只有当使用绝对编码器时。 )
编码器备份报警 *1
编码器检查和错误*1
编码器电池错误 *1
编码器绝对错误 *1
编码器超速 *1
参考输入读取错误
过载（电机或编码器布线错误）
相位检测错误(只有当使用增量编码器时。 )
−，PG信号线的PB−相断开
上位机−PG信号线的相位断开
瞬间失电报警(当电源再次打开时，在电源保持时间内检测
到。 )
不适用于报警
报警复位电源打开（仅用于回溯数据）
数字操作员传输错误1 *2
数字操作员传输误差2 *2
*1 只有当使用12−位绝对编码器时。
*2 以下表示数字运算符错误。 未检测为回溯数据。
=检查=
在检查X轴和Y轴时，使用连接到Z−轴驱动程序的数字运算符。
