rh5 服务手册 8.4交流伺服电 机驱动 器 8.4 − 9 9 da3s ec − 85 − 480 − a0 状态指示 模式 当使用数字 运算符选择此 模式时，S ERVOPAC K的条件用位和代码 表示， 如下所示。 面板显示 位数据 BB 控制开启 在 − B输入（仅在速度 控制模式下） 泰贡 输入 − （速度控制模式） 参考脉冲输入（位置控制模式） 准备就绪 密码 位数据内 容 位数据 内容 控制开启 当控制电源 打开时亮起…
rh5
服务手册
8.4交流伺服电机驱动器
da3sec−85−480−a0
8.4
−
10
8
面板显示
报警复位开关
模式选择键
（状态指示模式/设置模
式）
面板指示滚动键
为Z轴
（80−馈
线）
8.4.2
Z轴（80−馈线）驱动器
数字操作员
rh5
服务手册
8.4交流伺服电机驱动器
8.4
−
9
9
da3sec−85−480−a0

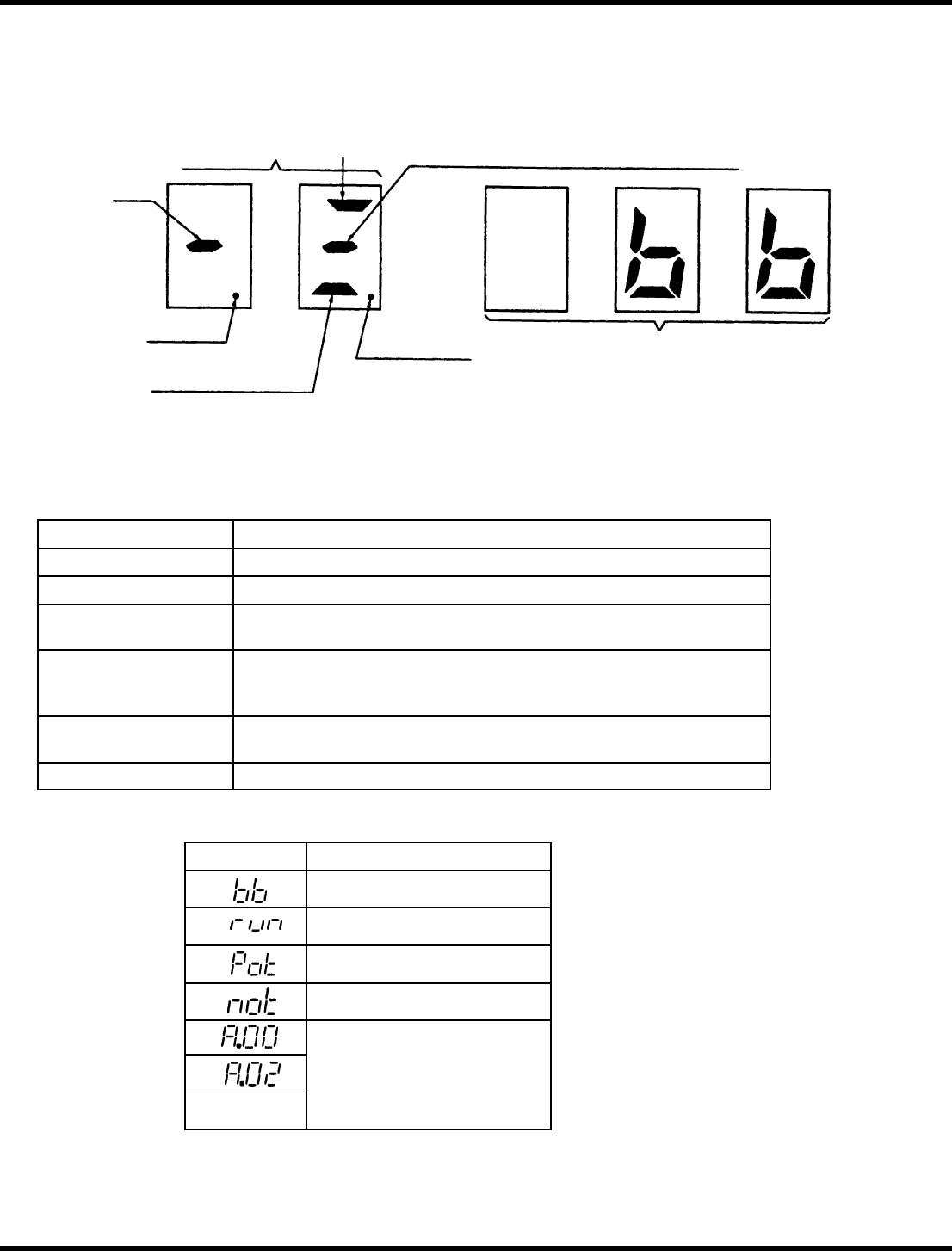

状态指示模式
当使用数字运算符选择此模式时，SERVOPACK的条件用位和代码表示，如下所示。
面板显示
位数据
BB
控制开启
在−B输入（仅在速度
控制模式下）
泰贡
输入−（速度控制模式）
参考脉冲输入（位置控制模式）
准备就绪
密码
位数据内容
位数据
内容
控制开启
当控制电源打开时亮起。
BB
用底座点亮，当伺服打开时熄灭。
泰贡
当电机转速超过TGON水平时点亮(标准设定：20r/min)。
在−输入
参考脉冲输入
如果输入高于TGON水平−则亮起。 （速度控制模式）
在输入参考脉冲时亮起（在位置控制模式下）
在B−输入
如果输入的−B高于TGON水平，则亮起。 （位置控制模式）
准备就绪
当向主控电路供电时，请点亮。
代码和状态
密码
状况
基地
快跑
前转向抑制
反向转向抑制
报警状态
请参阅“数字操作员错误显示
确认”(第5.3页−10页。 )。
:
rh5
服务手册
8.4交流伺服电机驱动器
da3sec−85−480−a0
8.4
−
10
10

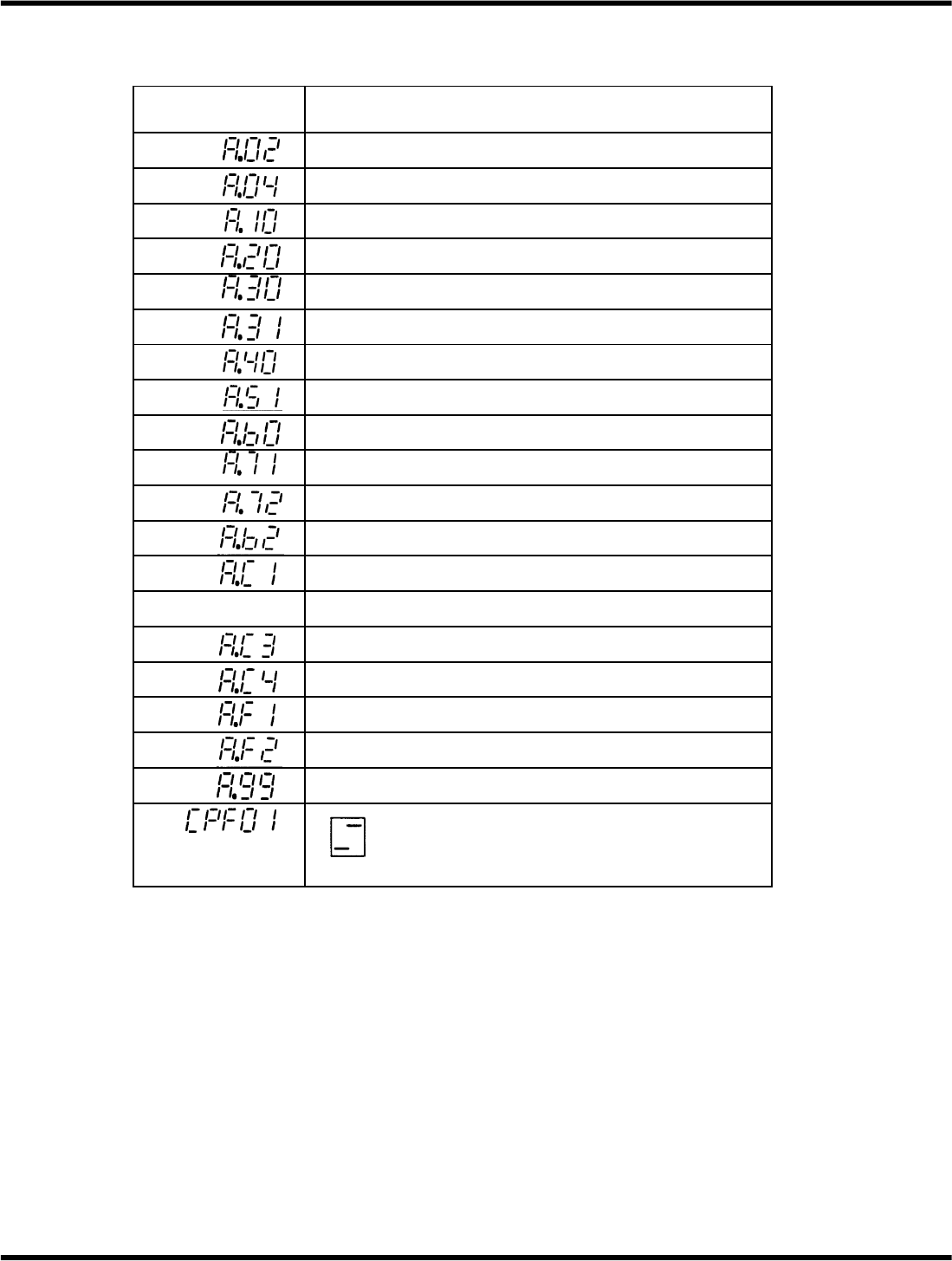

数字操作员显示确认错误
使用数字运算符和回溯数据显示错误
数字运算符（回溯
数据）
探测
参数分解
参数设置错误
过流（或散热器过热）
MCCB热行程
再生错误
溢出
压力过大
反馈速度过快
解除武装
过载（太高）
过载（太低）
参考输入读取错误
过载（电机或编码器布线错误）
−，PG信号线的PB−相断开
上位机−PG信号线的相位断开
输入电源相位错误
电源启动错误
不适用于报警
CPU故障
显示出来。
(SERVOPACK7−段LED)
