rh5 服务手册 da3se c − 82 − 290 − a0 2.8 − 2 2.8 速度控制器 和电磁阀 符号 名字 符号 名字 a 装载机轨道 向上 g PC板推杆反向 （卸载） b 把铁路卸下 来 h PC板推进（卸 载） c 装载机的轨 道下降 i =2.5导销 向下 d 卸载铁路 j =2.5导针 向上 e PC板推杆反向 （装载机） k =5导针向下 f PC板推杆前进 （装载机） l =5导针向上
rh5
服务手册
2.8
−
1
da3sec
−
82
−
290
−
a0
2.8

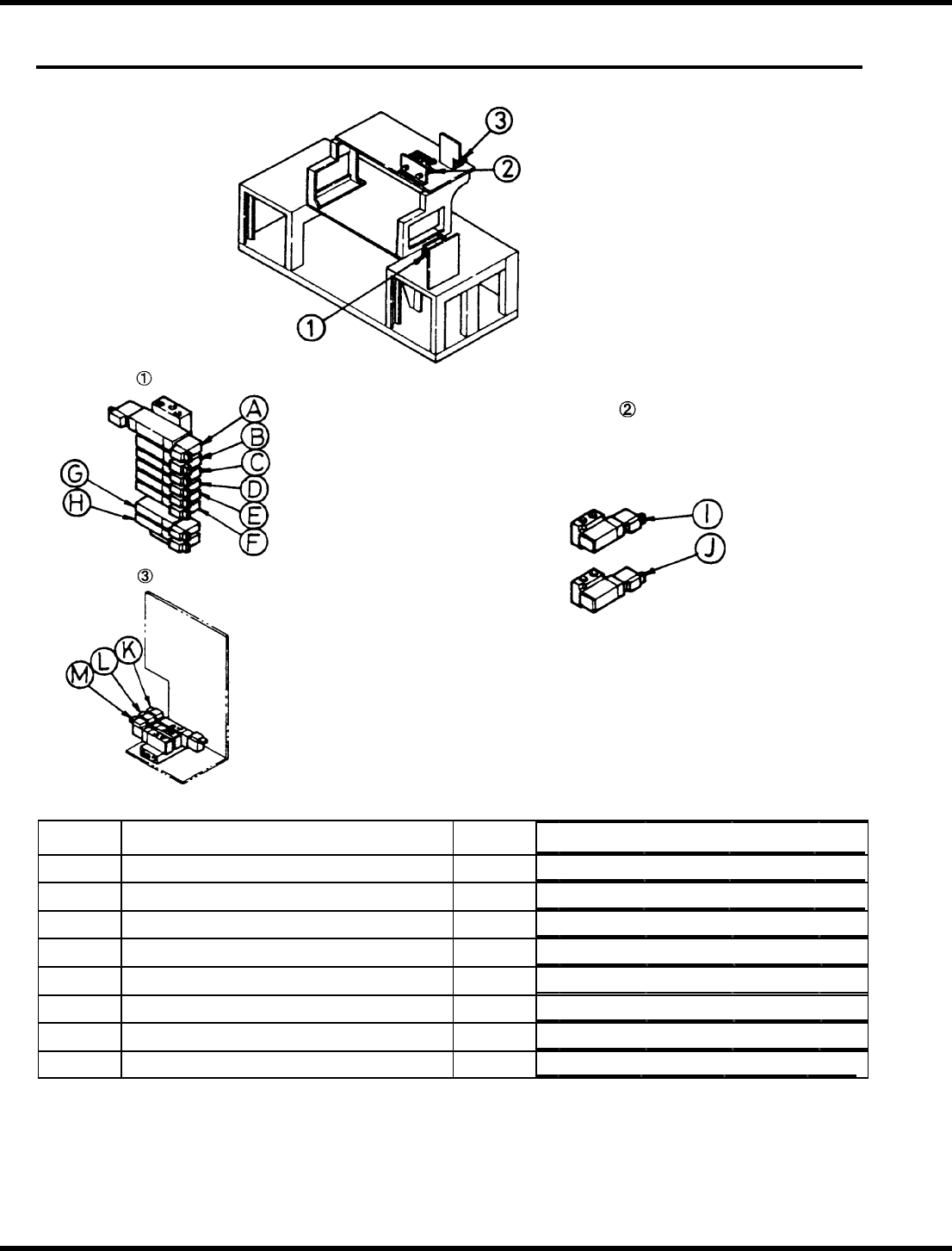

速度控制器和电磁阀
2.8 速度控制器和电磁阀
判决编号。
da3sec
−
82
−
290
−
a0
符号
名字
符号
名字
a
砧旋转X，Y
i
插入推杆高压
b
饲料
j
切掉废物
c
装载机/卸载铁路上下
k
头部旋转X，Y
d
PC板推杆（装载机）
l
喂食锁
e
PC板推杆（卸载机）
m
卡特
f
集中润滑
g
导针选择2
h
导针选择3
rh5
服务手册
da3sec
−
82
−
290
−
a0
2.8
−
2
2.8
速度控制器和电磁阀
符号
名字
符号
名字
a
装载机轨道向上
g
PC板推杆反向（卸载）
b
把铁路卸下来
h
PC板推进（卸载）
c
装载机的轨道下降
i
=2.5导销向下
d
卸载铁路
j
=2.5导针向上
e
PC板推杆反向（装载机）
k
=5导针向下
f
PC板推杆前进（装载机）
l
=5导针向上
rh5
服务手册
2.9
−
1
da3sec
−
82
−
300
−
a0
2.9

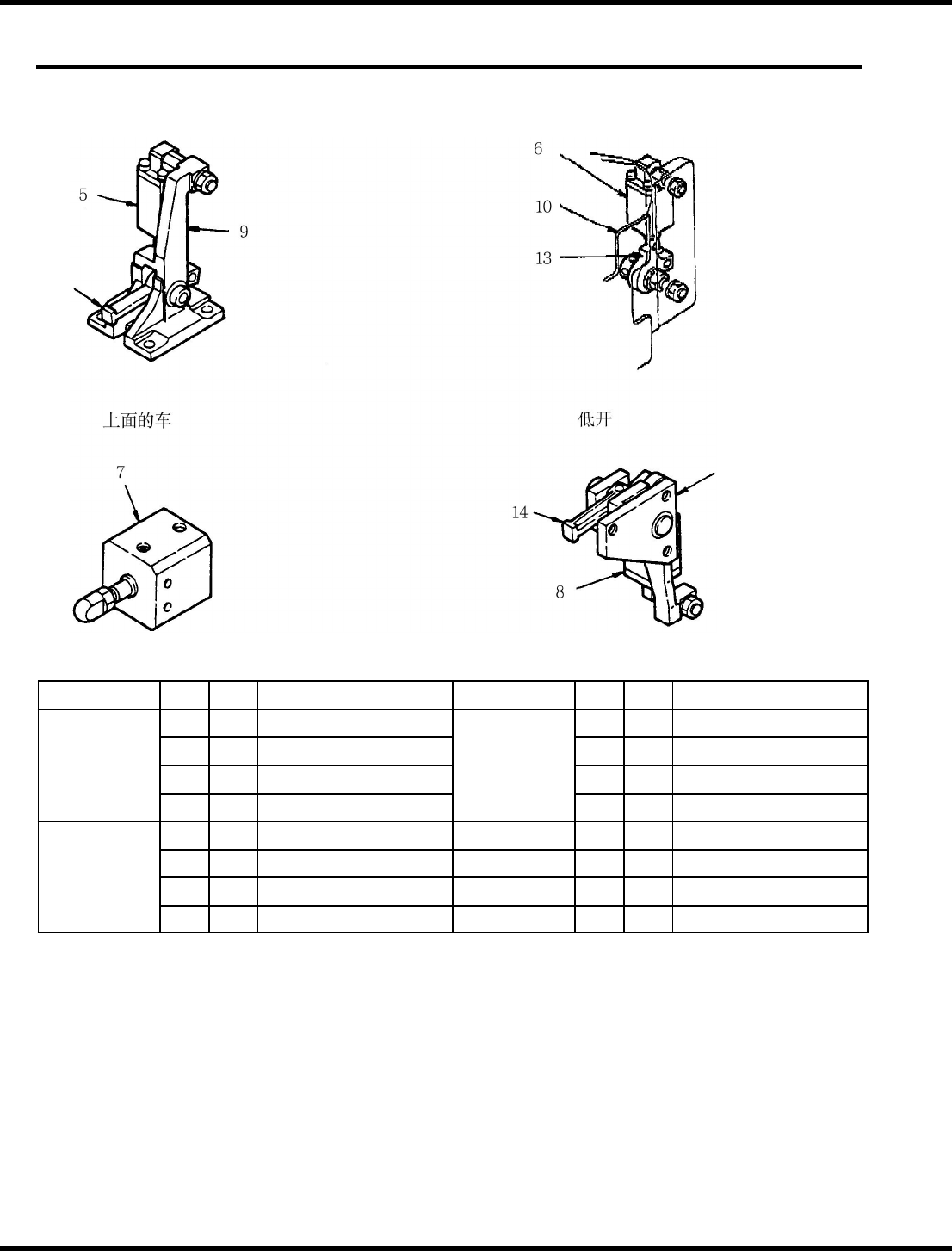

锁杠杆和汽缸安排
2.9 锁杠杆和汽缸安排
判决编号。
da3sec
−
82
−
300
−
a0
上面 开车
上面的车
12
11
名字
不。
数量
备注
名字
不。
数量
备注
锁缸
5
1
头部旋转
支架
9
1
头部旋转
6
1
为进给锁
10
1
为进给锁
7
1
为了切特
11
1
为铁砧旋转
8
1
为铁砧旋转
杠杆
12
1
头部旋转
13
1
为进给锁
14
1
为铁砧旋转
