3D_SPI 操作手册 厦门思泰克智能科技股份有限公司 X i a m e n S i n i c t e k I n t e l l i g e n t T e c h n o l o g y C o . , L t d . 11 / 79 这时需确认导入的 X/Y 数据的方向是否和 Gerber 一致， 如果不一致可以选择旋转或者镜像 来调整 X/Y 数据的方向。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
10/79 Xiamen Sinictek Intelligent Technology Co., Ltd.

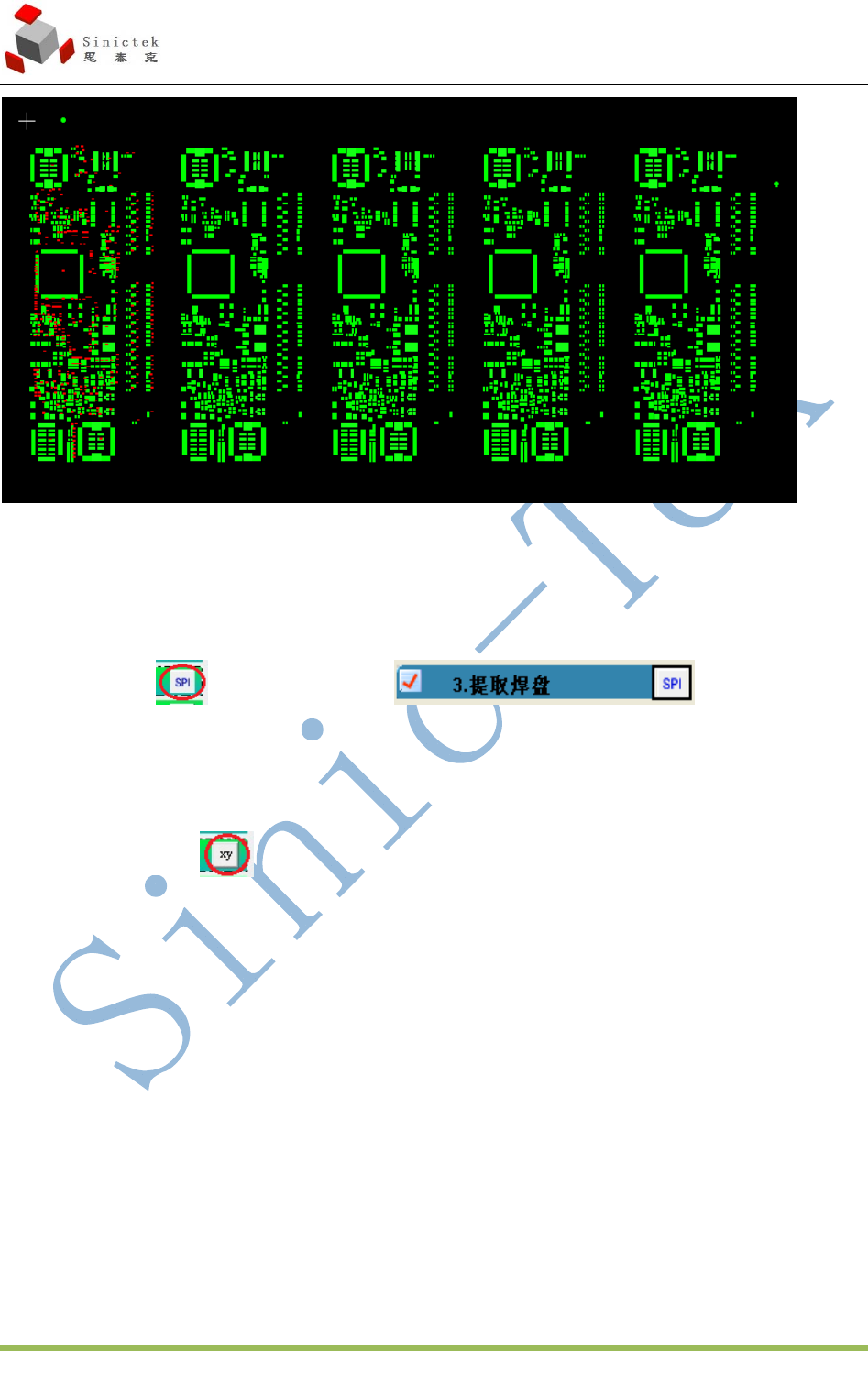

4.1.4 提取焊盘
选择提取焊盘的 当 SPI 的前面出现
时说明提取焊盘完成。
4.1.5 调整X/Y坐标偏移
选择 X/Y 坐标偏移的 后出现下图
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 11/79
这时需确认导入的 X/Y 数据的方向是否和 Gerber 一致，如果不一致可以选择旋转或者镜像
来调整 X/Y 数据的方向。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
12/79 Xiamen Sinictek Intelligent Technology Co., Ltd.
当 X/Y 数据和 Gerber 方向一致时，框选中单个 X/Y 数据和其对应的焊盘，如下图:
选中后 X/Y 数据会有白色的十字线，而其对应的焊盘变成白色。在下图中会显示 X/Y 数据
坐标和焊盘中心位置坐标。
