3D_SPI 操作手册 厦门思泰克智能科技股份有限公司 1 2 / 7 9 Xiam en Sinictek Intelligent T echnology Co., Ltd. 当 X/Y 数据和 Gerber 方向一致时，框选中单个 X/Y 数据和其对应的焊盘，如下图: 选中后 X/Y 数据会有白色的十字线，而其对应的焊盘变成白色。在下图中会显示 X/Y 数据 坐标和焊盘中心位置坐标。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 11/79

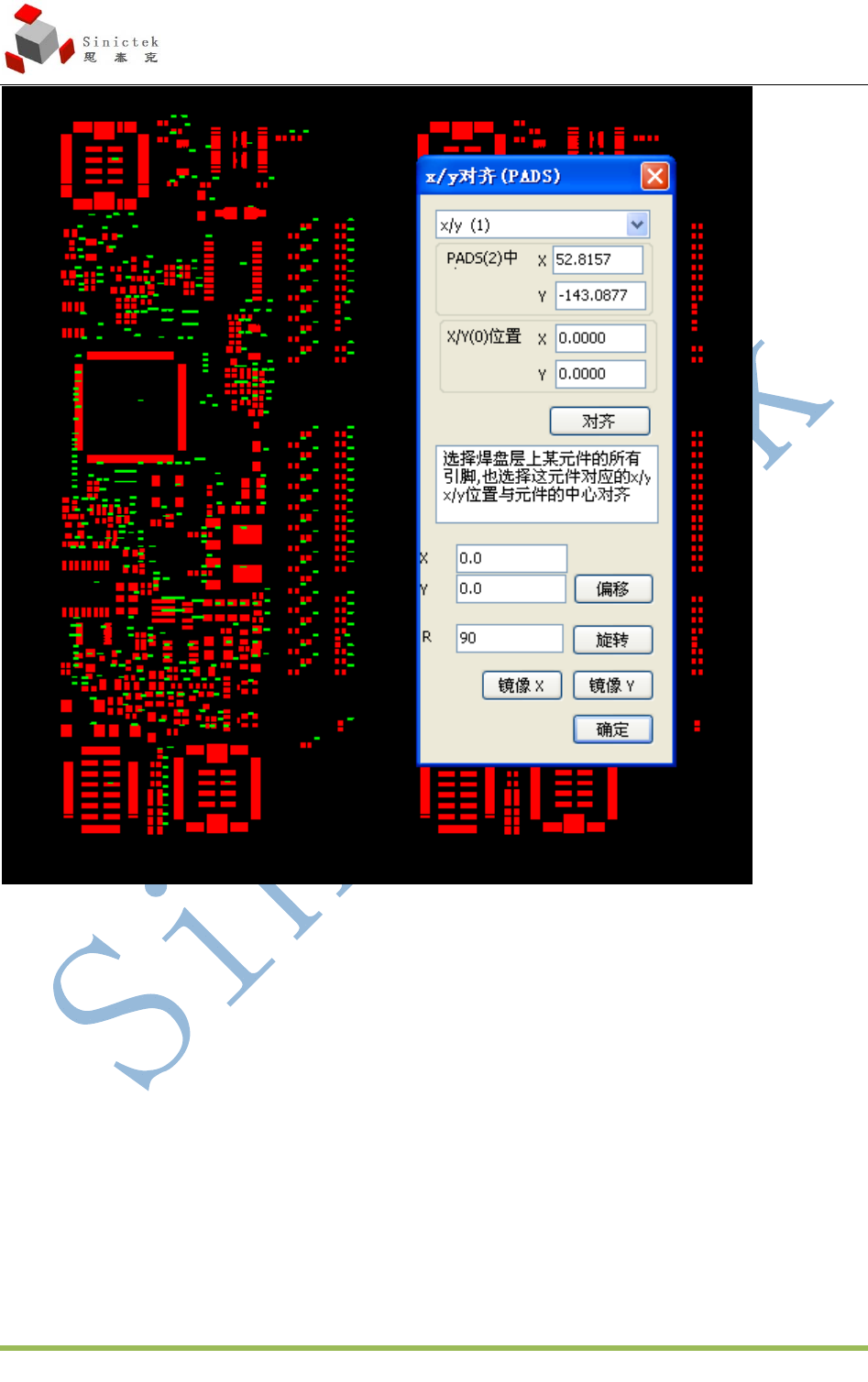

这时需确认导入的 X/Y 数据的方向是否和 Gerber 一致，如果不一致可以选择旋转或者镜像
来调整 X/Y 数据的方向。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
12/79 Xiamen Sinictek Intelligent Technology Co., Ltd.

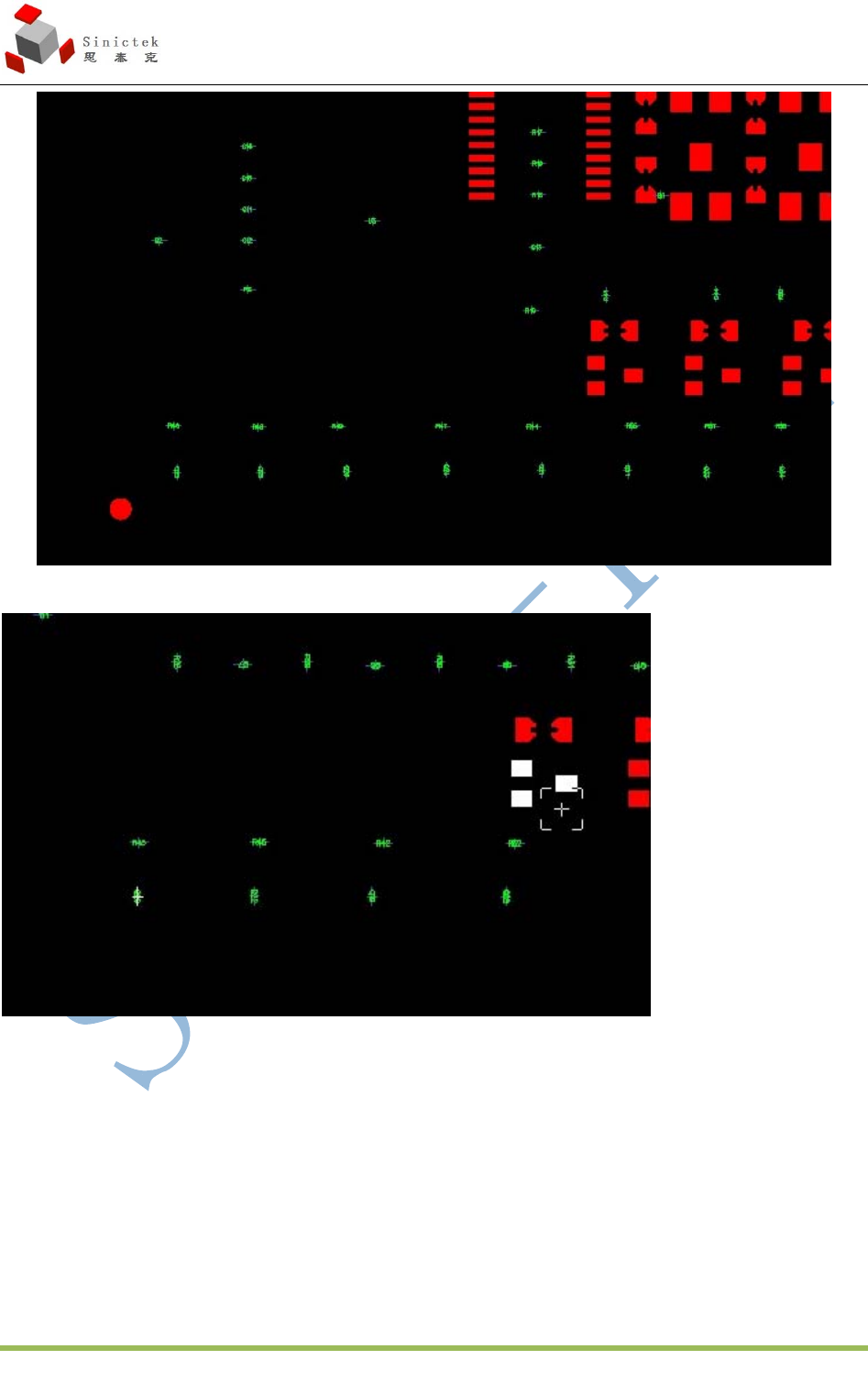

当 X/Y 数据和 Gerber 方向一致时，框选中单个 X/Y 数据和其对应的焊盘，如下图:
选中后 X/Y 数据会有白色的十字线，而其对应的焊盘变成白色。在下图中会显示 X/Y 数据
坐标和焊盘中心位置坐标。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 13/79
位置坐标

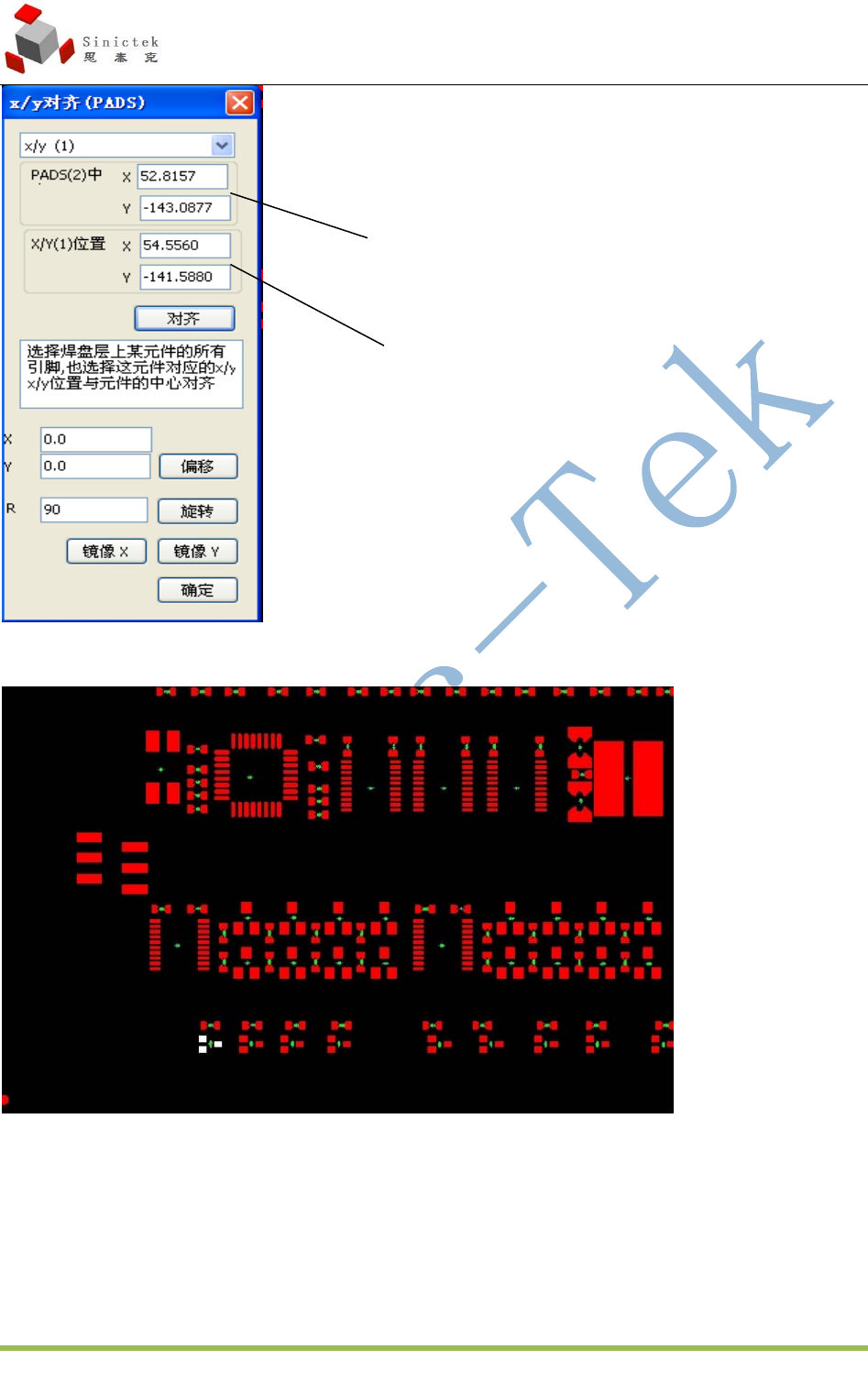

当有焊盘中心位置坐标和 X/Y 数据坐标后选择确定
这时我们会发现所有的 X/Y 数据和焊盘都对应上了。
焊盘中心
X/Y 数
据坐标
