3D_SPI 操作手册 厦门思泰克智能科技股份有限公司 1 4 / 7 9 Xiam en Sinictek Intelligent T echnology Co., Ltd. 4.1.6 元件命名 选择元件命名的 出现下图 然后选择 出现下图 这里非 chip 类的元器件可能会合并错，所以这时需要我们手动去合并 选择上方工具栏的 ， 然后去框选单个 X/Y 数据和其对应的焊盘， 当有 X/Y 没有合并时，
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 13/79
位置坐标
当有焊盘中心位置坐标和 X/Y 数据坐标后选择确定
这时我们会发现所有的 X/Y 数据和焊盘都对应上了。
焊盘中心
X/Y 数
据坐标
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
14/79 Xiamen Sinictek Intelligent Technology Co., Ltd.

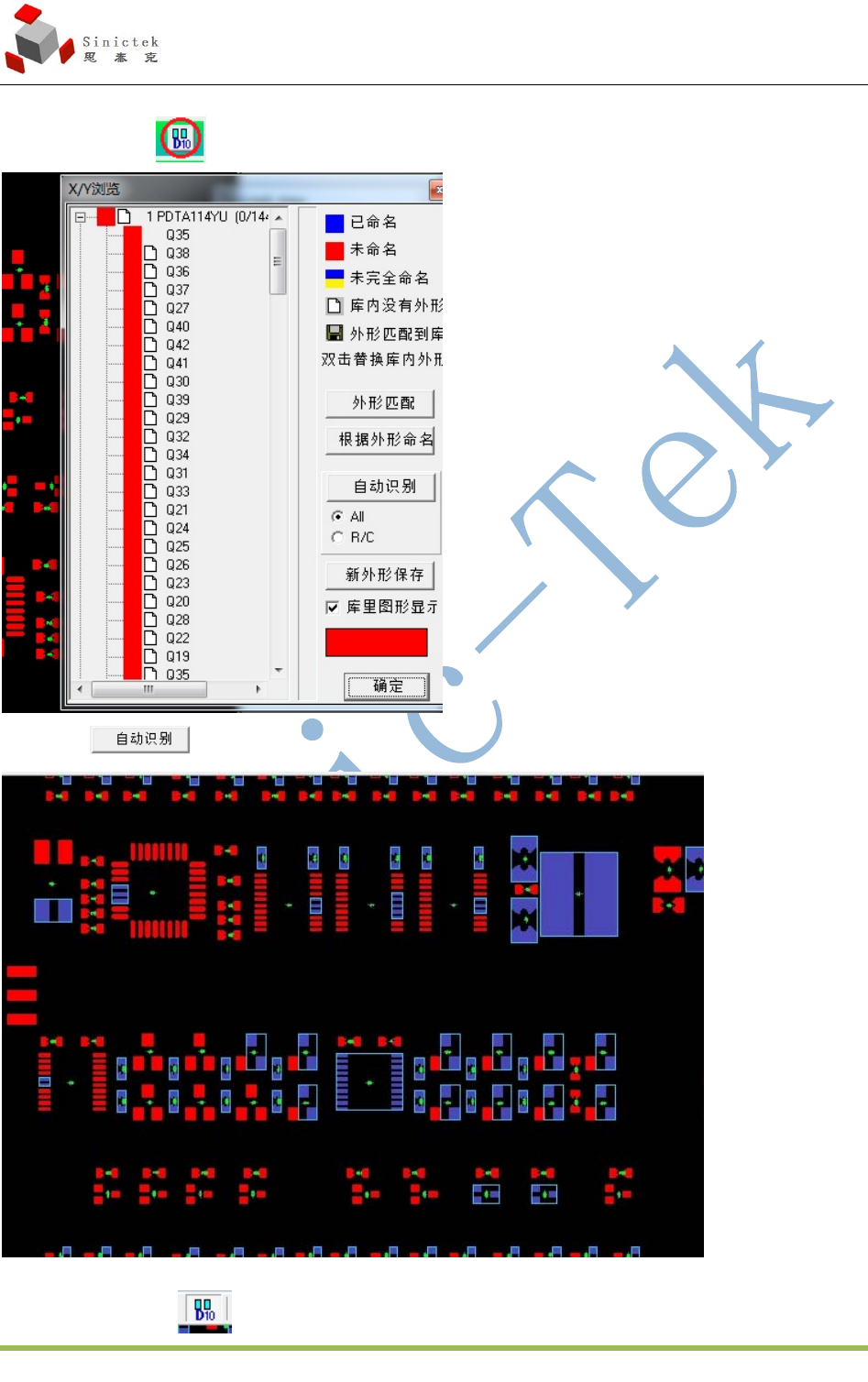

4.1.6 元件命名
选择元件命名的
出现下图
然后选择 出现下图
这里非 chip 类的元器件可能会合并错，所以这时需要我们手动去合并
选择上方工具栏的 ，然后去框选单个 X/Y 数据和其对应的焊盘，当有 X/Y 没有合并时，
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 15/79

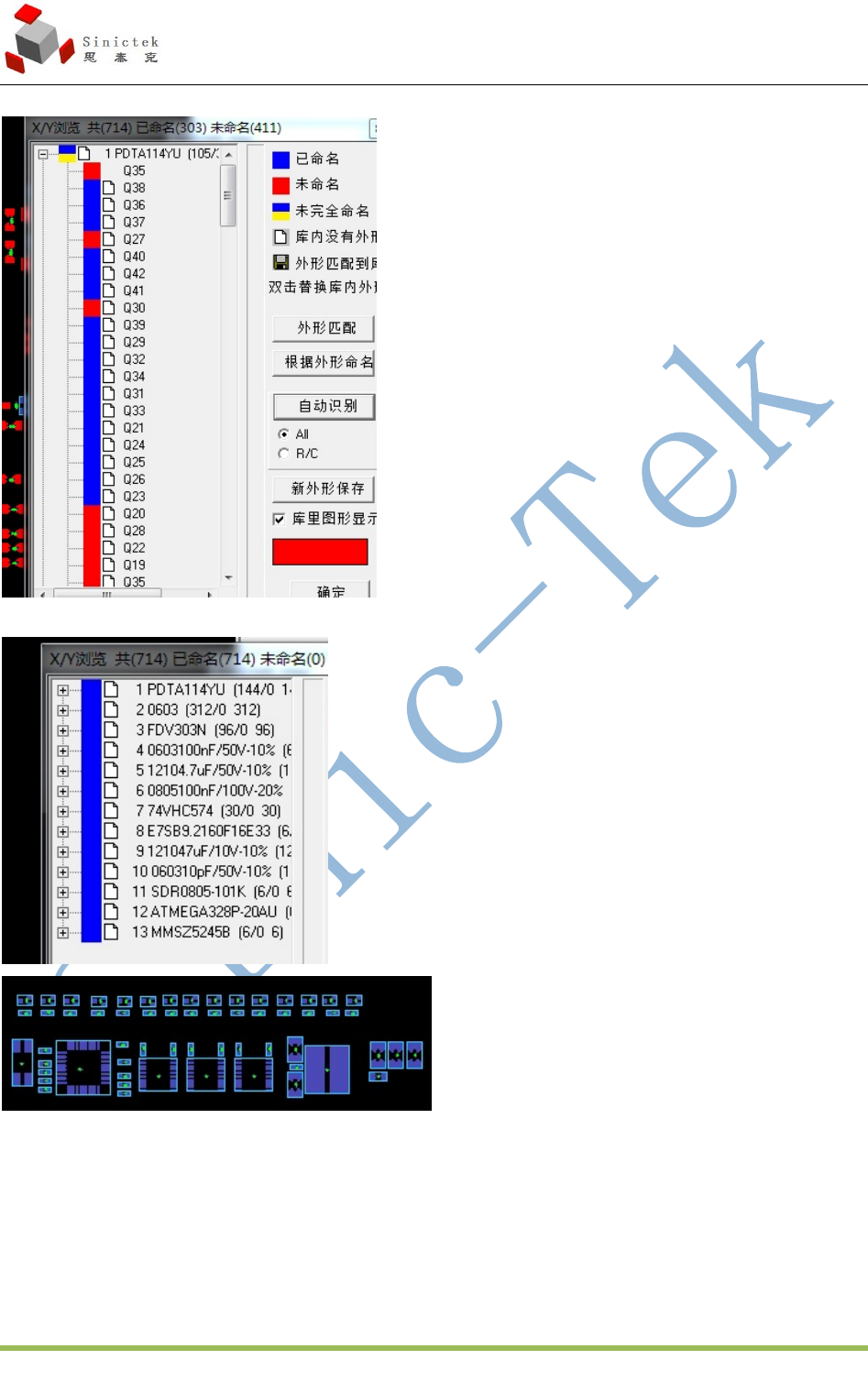

X/Y 浏览里会显示红色
当合并完成时，X/Y 浏览里全部都是蓝色，而焊盘合并成功后都是青绿色的
这时如果有焊盘没有命名，可以框选中要命名的焊盘出现下图
