3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 27/79

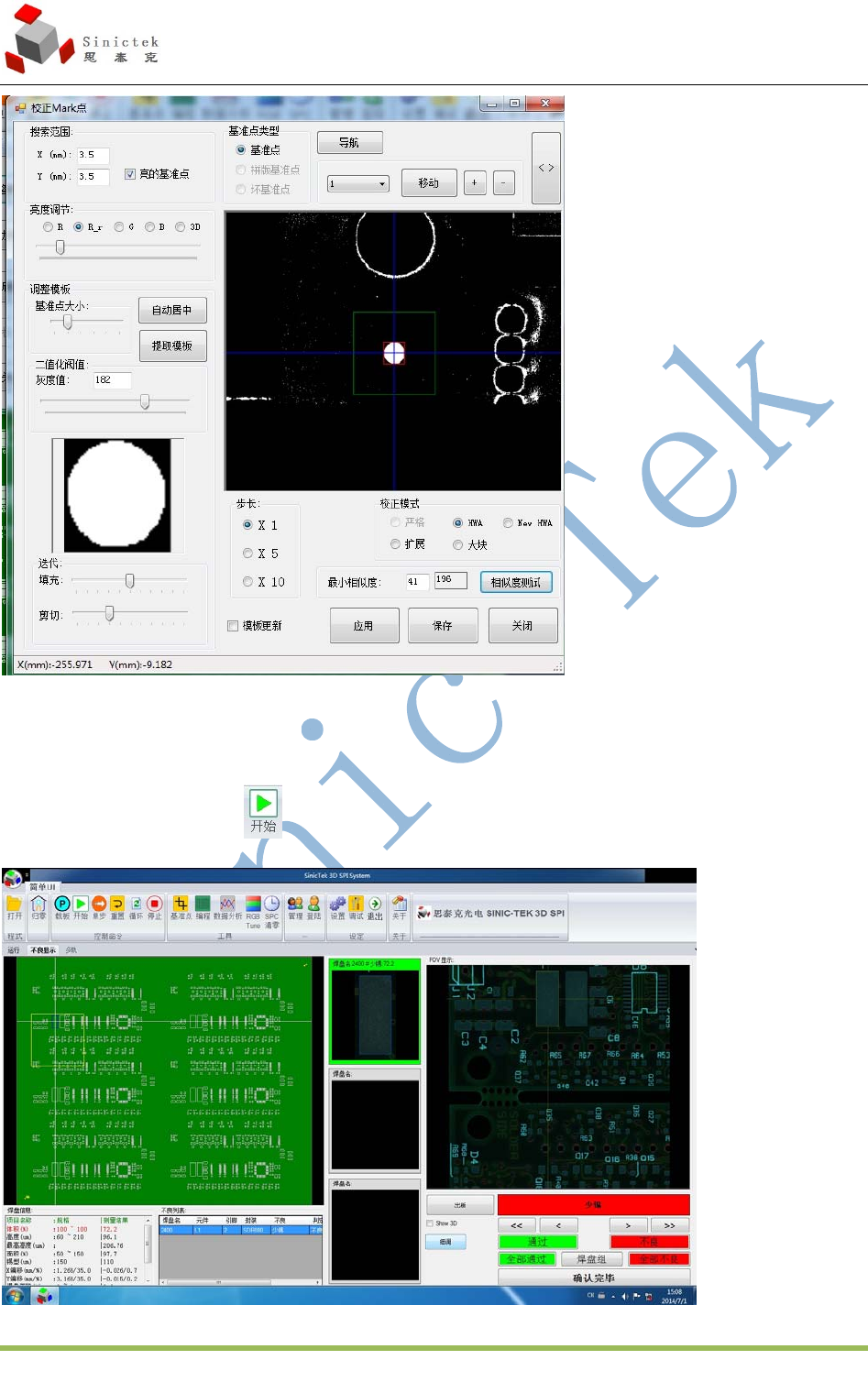

移动到第二个Mark点后，选择相似度测试，看红色框是否和Mark点相切，相似度值是否超
过41，OK后点击关闭。
4.3.6 细调
调整好基准点后点击开始 ，进行对PCB检测，检测完成后出现
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
28/79 Xiamen Sinictek Intelligent Technology Co., Ltd.
选择 出现下图
选择整板 后出现下图
打开 导入之前的参数或者调整RGB三种光的上下限，调整完后观察
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 29/79
所选区域图像
所选区域里的黄色部分是抽取出的白线，将不参与后面的计算，所以这里尽量不要抽取到
锡膏。选择完成后，选择启用三色滤波，然后选择应用到Global1，点击OK再点击确定，然
后点击保存就设置OK了。
设置完成后点击关闭，然后选择VAH二维过滤出现下图
选择 导入之前的参数或者调整RGB三种光的参数，调整完后观察所选
区域
所选区域里的黄色就是抽取的锡膏，这里调节RGB的参数让锡膏部分都能被抽取出来并且尽
可能少的抽取到非锡膏部分，设置完成后点击 然后选择All Checked.
