3D_SPI 操作手册 厦门思泰克智能科技股份有限公司 3 0 / 7 9 Xiam en Sinictek Intelligent T echnology Co., Ltd. 在右侧随便选择一个Pad 然后CTRL+A选择全部Pad
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 29/79

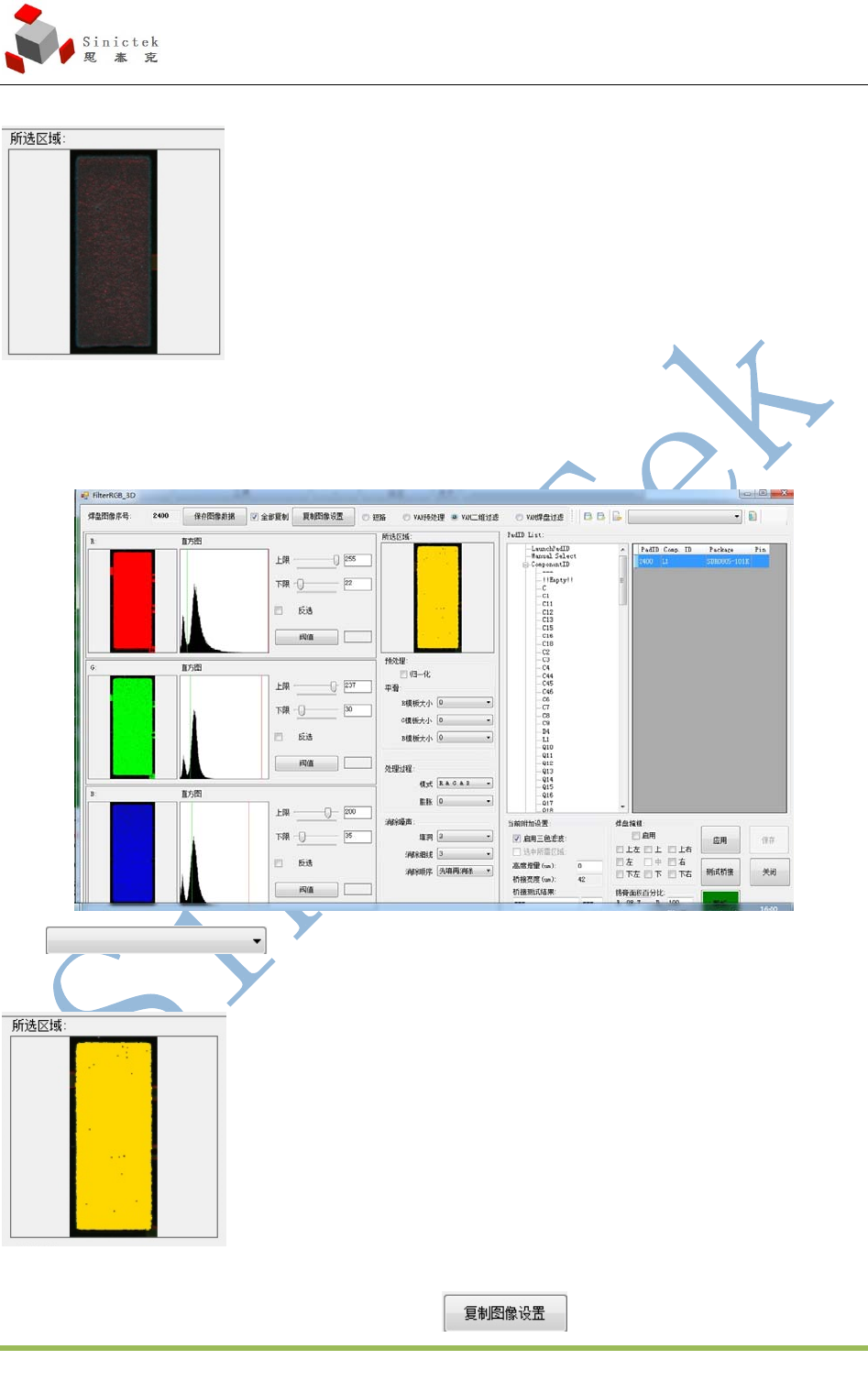

所选区域图像
所选区域里的黄色部分是抽取出的白线，将不参与后面的计算，所以这里尽量不要抽取到
锡膏。选择完成后，选择启用三色滤波，然后选择应用到Global1，点击OK再点击确定，然
后点击保存就设置OK了。
设置完成后点击关闭，然后选择VAH二维过滤出现下图
选择 导入之前的参数或者调整RGB三种光的参数，调整完后观察所选
区域
所选区域里的黄色就是抽取的锡膏，这里调节RGB的参数让锡膏部分都能被抽取出来并且尽
可能少的抽取到非锡膏部分，设置完成后点击 然后选择All Checked.
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
30/79 Xiamen Sinictek Intelligent Technology Co., Ltd.

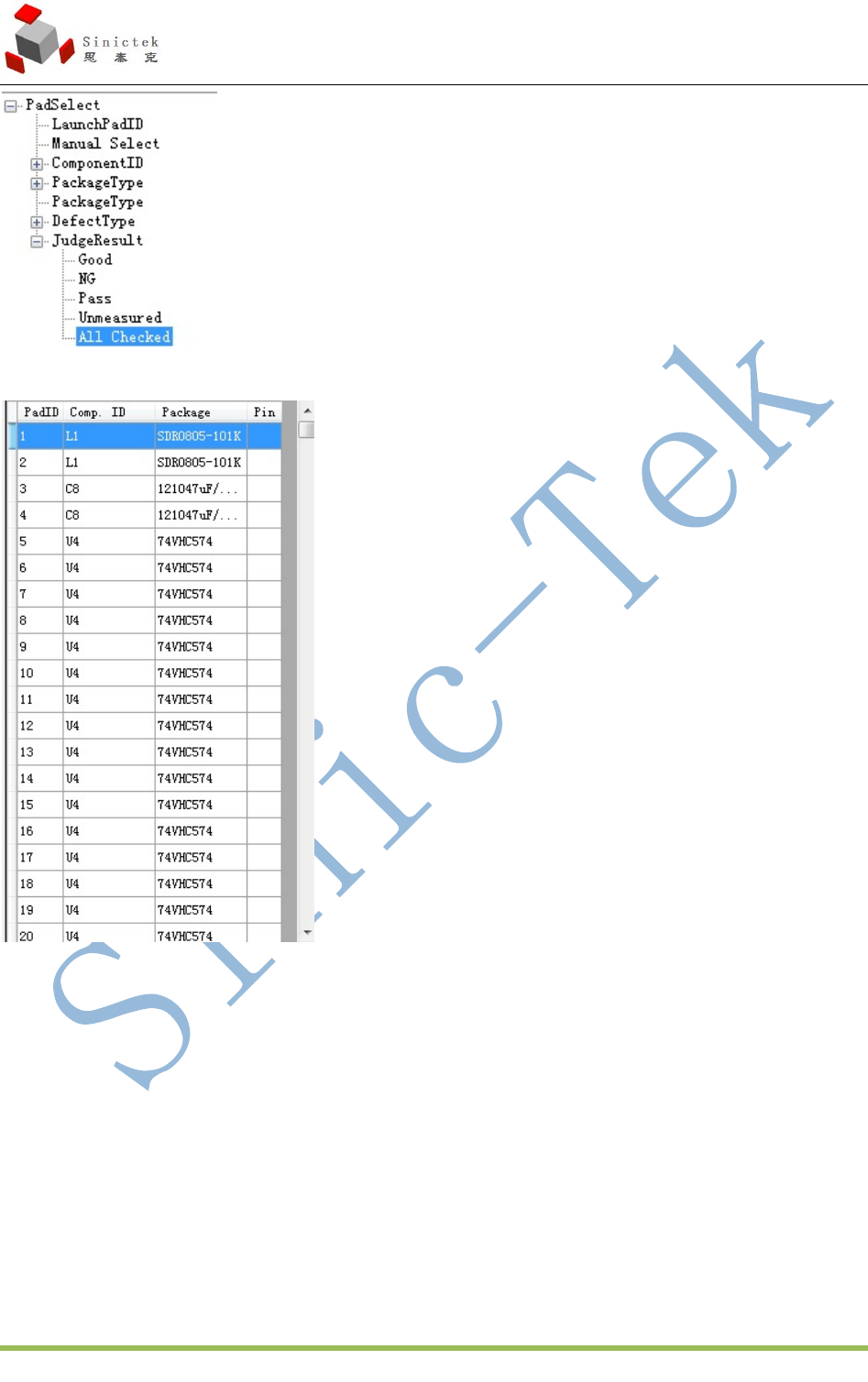

在右侧随便选择一个Pad
然后CTRL+A选择全部Pad
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 31/79

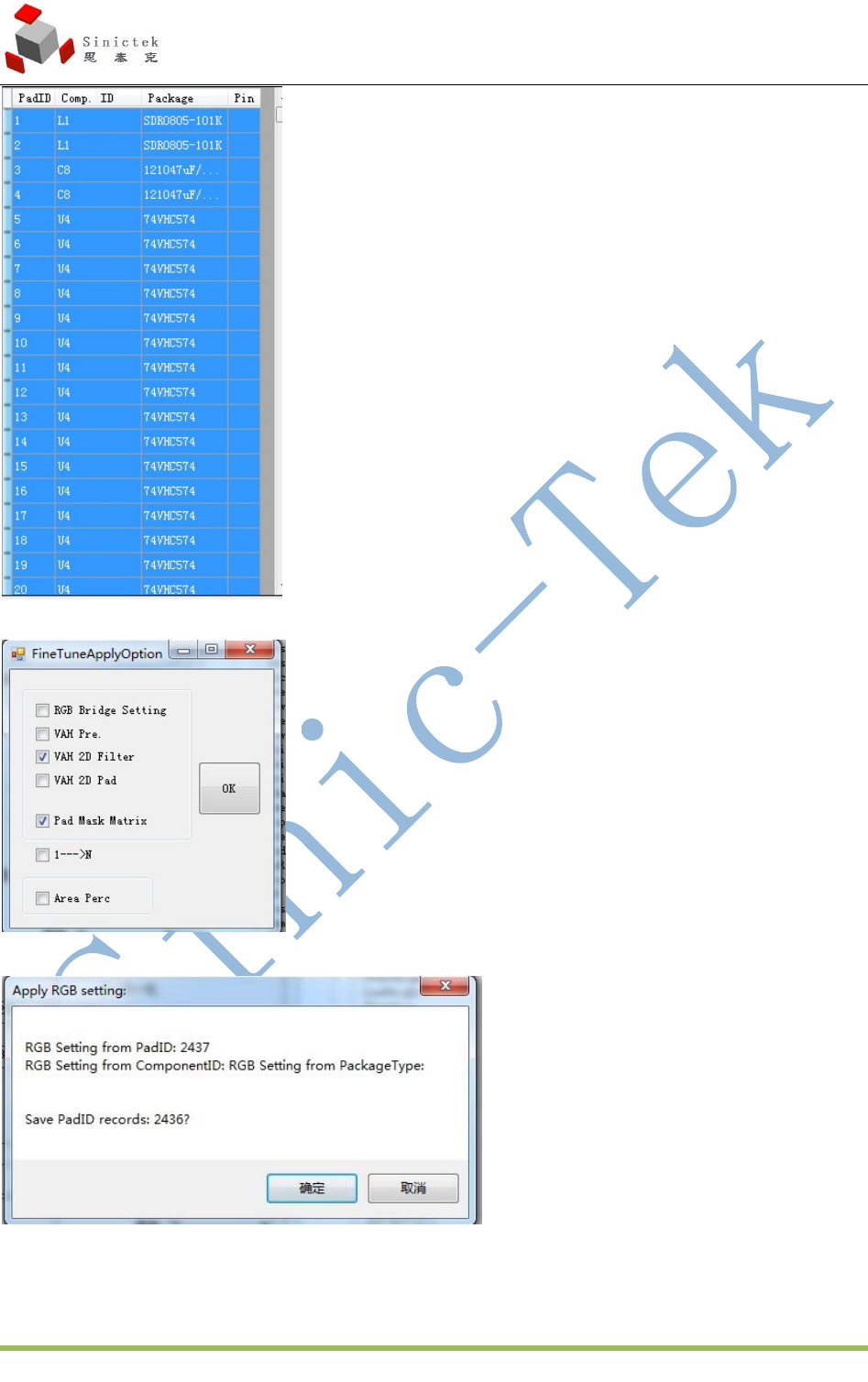

选择完成后点击键盘上的→，然后点击应用出现下图
确认保存的是VAH 2D Filter，然后点击OK出现下图
确认Save PadID records的数量是否是全部焊盘的数量，确认OK后点击确定，然后再点击
保存，保存完后点击关闭，这样程序就做好了。
