3D_SPI 操作手册 厦门思泰克智能科技股份有限公司 X i a m e n S i n i c t e k I n t e l l i g e n t T e c h n o l o g y C o . , L t d . 31 / 79 选择完成后点击键盘上的→，然后点击应用出现下图 确认保存的是VAH 2D Filter，然后点击OK出现下图 确认Save PadID records的数量是否是全部焊 盘的数量，确认OK后 点击…
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
30/79 Xiamen Sinictek Intelligent Technology Co., Ltd.
在右侧随便选择一个Pad
然后CTRL+A选择全部Pad
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 31/79
选择完成后点击键盘上的→，然后点击应用出现下图
确认保存的是VAH 2D Filter，然后点击OK出现下图
确认Save PadID records的数量是否是全部焊盘的数量，确认OK后点击确定，然后再点击
保存，保存完后点击关闭，这样程序就做好了。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
32/79 Xiamen Sinictek Intelligent Technology Co., Ltd.

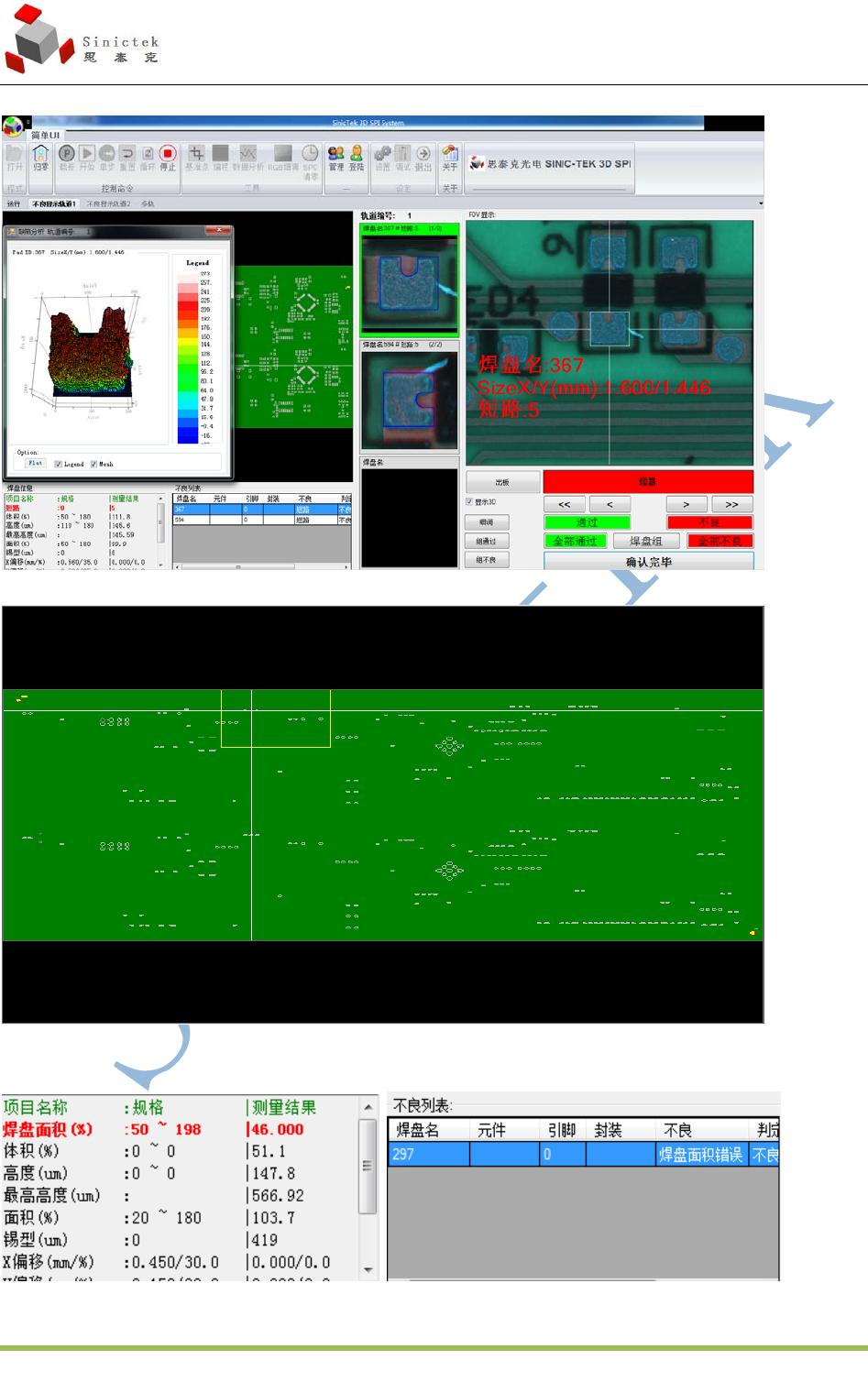

4.3.7 不良确认
焊盘分布视图：十字线代表具体的焊盘位置，黄色框代表焊盘在FOV的相应位置，
焊盘测试结果信息：超出设定条件会显示红色
不良列表：显示对应的元件信息与不良信息
