3D_SPI 操作手册 厦门思泰克智能科技股份有限公司 X i a m e n S i n i c t e k I n t e l l i g e n t T e c h n o l o g y C o . , L t d . 45 / 79 对参数值设定的单位及显示小数点位数进行修改。 对gerber及job文件的默认保存路径进行设定。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
44/79 Xiamen Sinictek Intelligent Technology Co., Ltd.

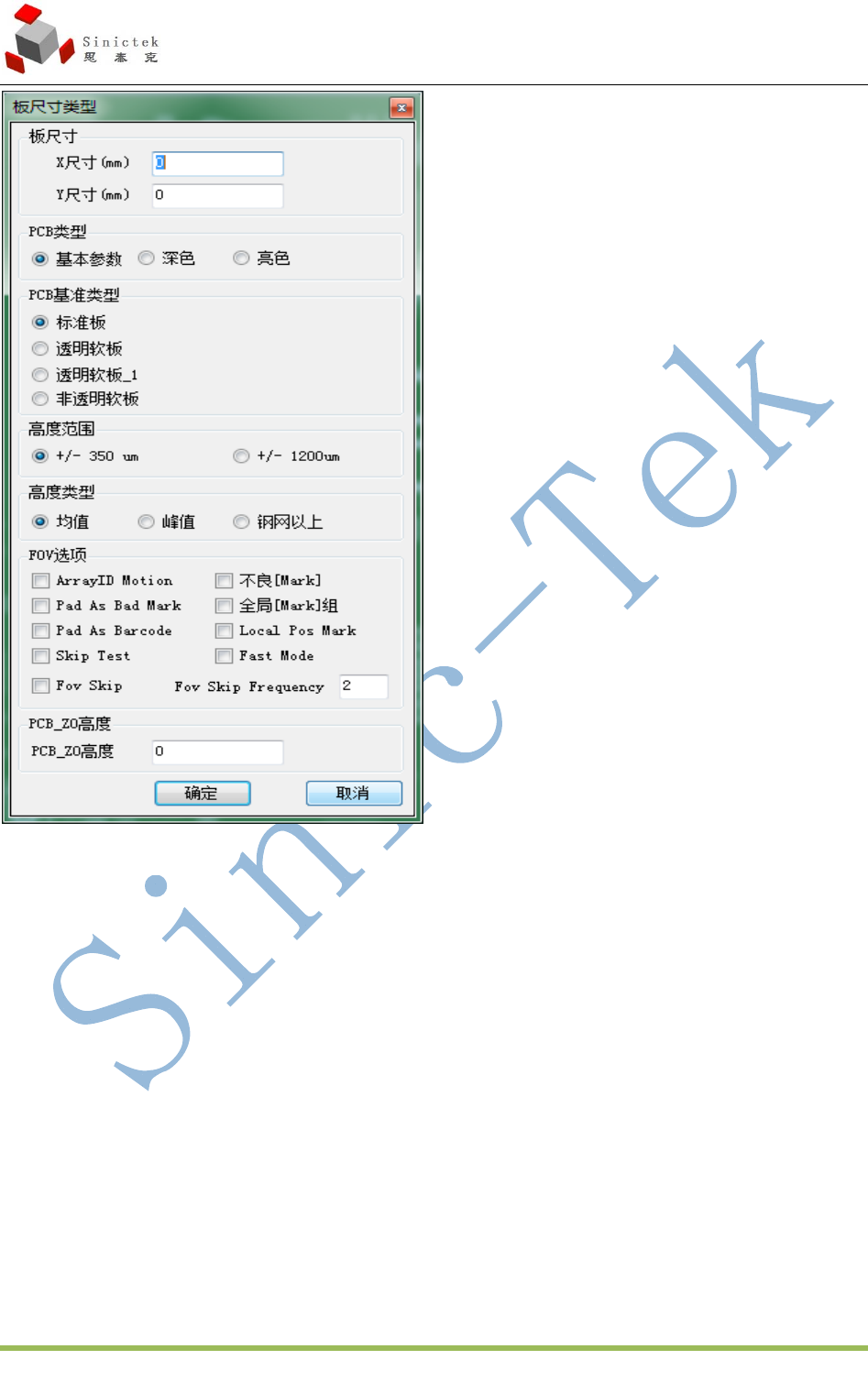

板尺寸：输入PCB板的尺寸大小。
PCB类型：默认为基本参数，当PCB为黑色时可选深色，为白色时选亮色。
PCB基准类型：默认为标准板，当PCB为软板时可选透明或非透明软板。
FOV选项：当需要使用不良mark，全局mark等等一些功能的时候，需先启用该选项。
PCB-Z0高度：对零平面进行Z轴的补偿。

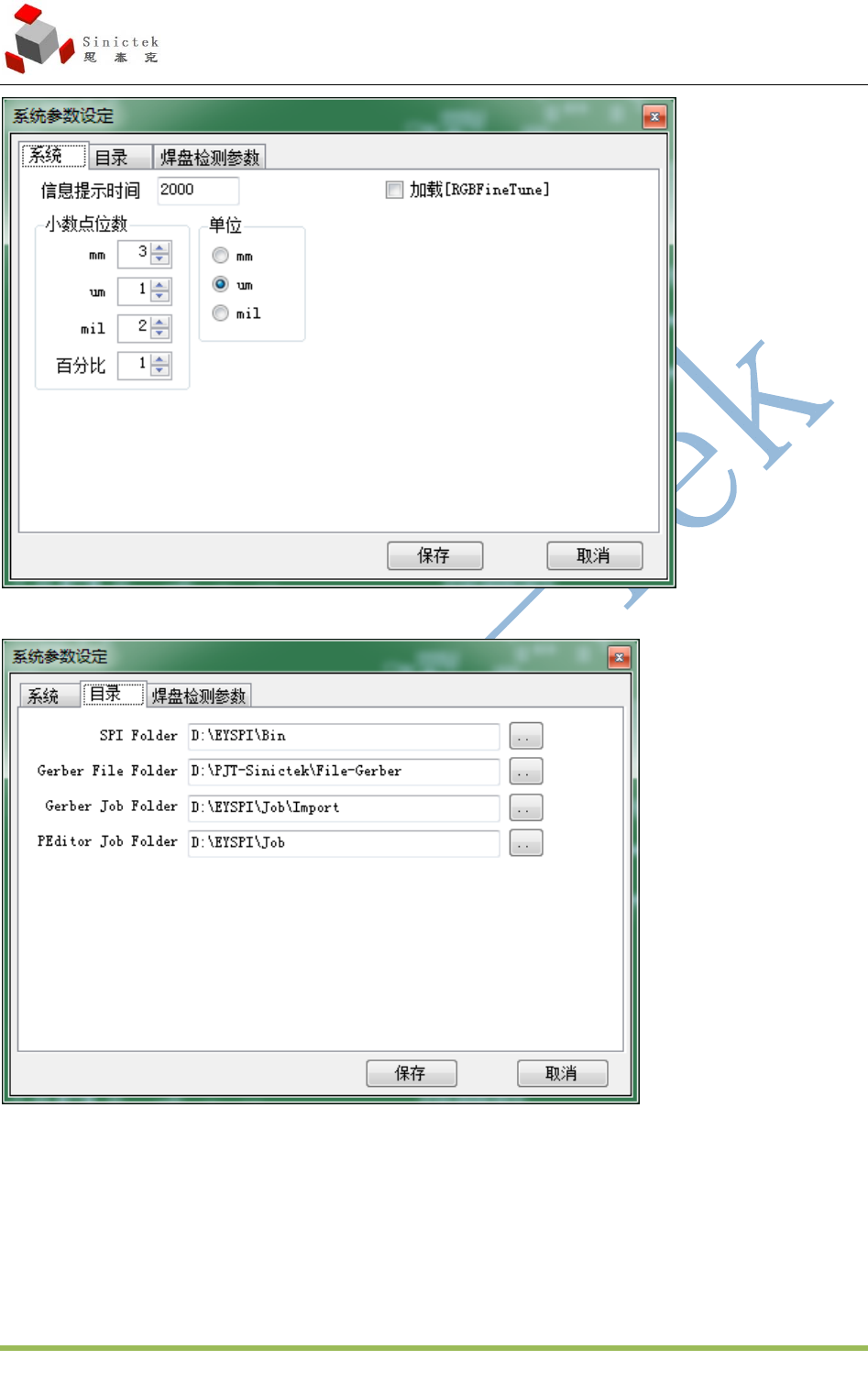

系统参数设定如下：
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 45/79
对参数值设定的单位及显示小数点位数进行修改。
对gerber及job文件的默认保存路径进行设定。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
46/79 Xiamen Sinictek Intelligent Technology Co., Ltd.

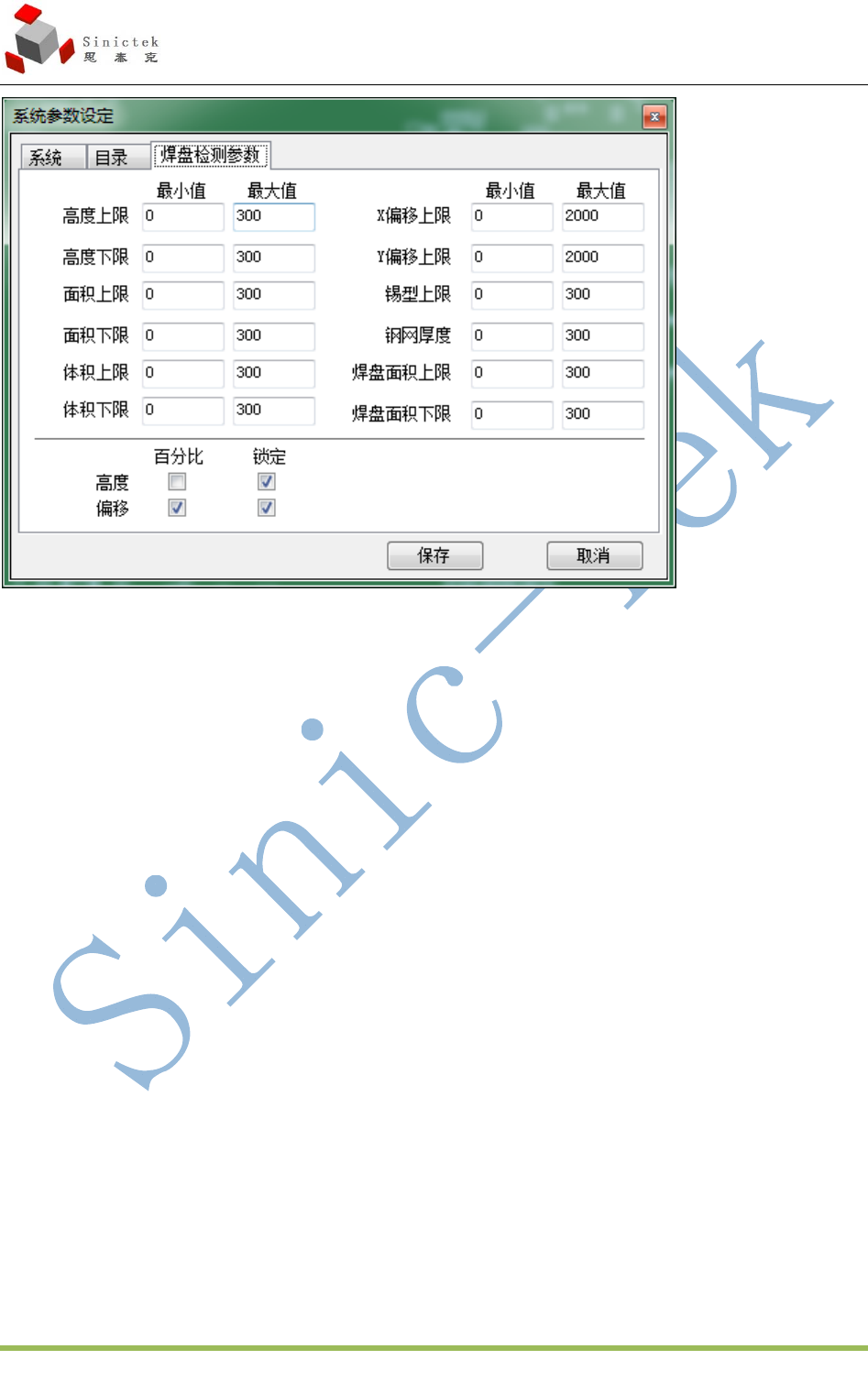

对各个检测项目的参数进行最大值最小值的设定，以及锁定偏移使用百分比单位。
