3D_SPI 操作手册 厦门思泰克智能科技股份有限公司 X i a m e n S i n i c t e k I n t e l l i g e n t T e c h n o l o g y C o . , L t d . 49 / 79 5.3.2 PCB 视图 显示PCB的印刷状况，选择右侧焊盘图像，点对应的不良焊盘显示焊盘2D+3D图像
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
48/79 Xiamen Sinictek Intelligent Technology Co., Ltd.
焊盘选择：手动选择想要统计的焊盘。
PCB 过滤器: 修改查询条件后选择对应的数据。
样本数：当查询数据量过大时，可以选择对应的样本数来进行统计。
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 49/79

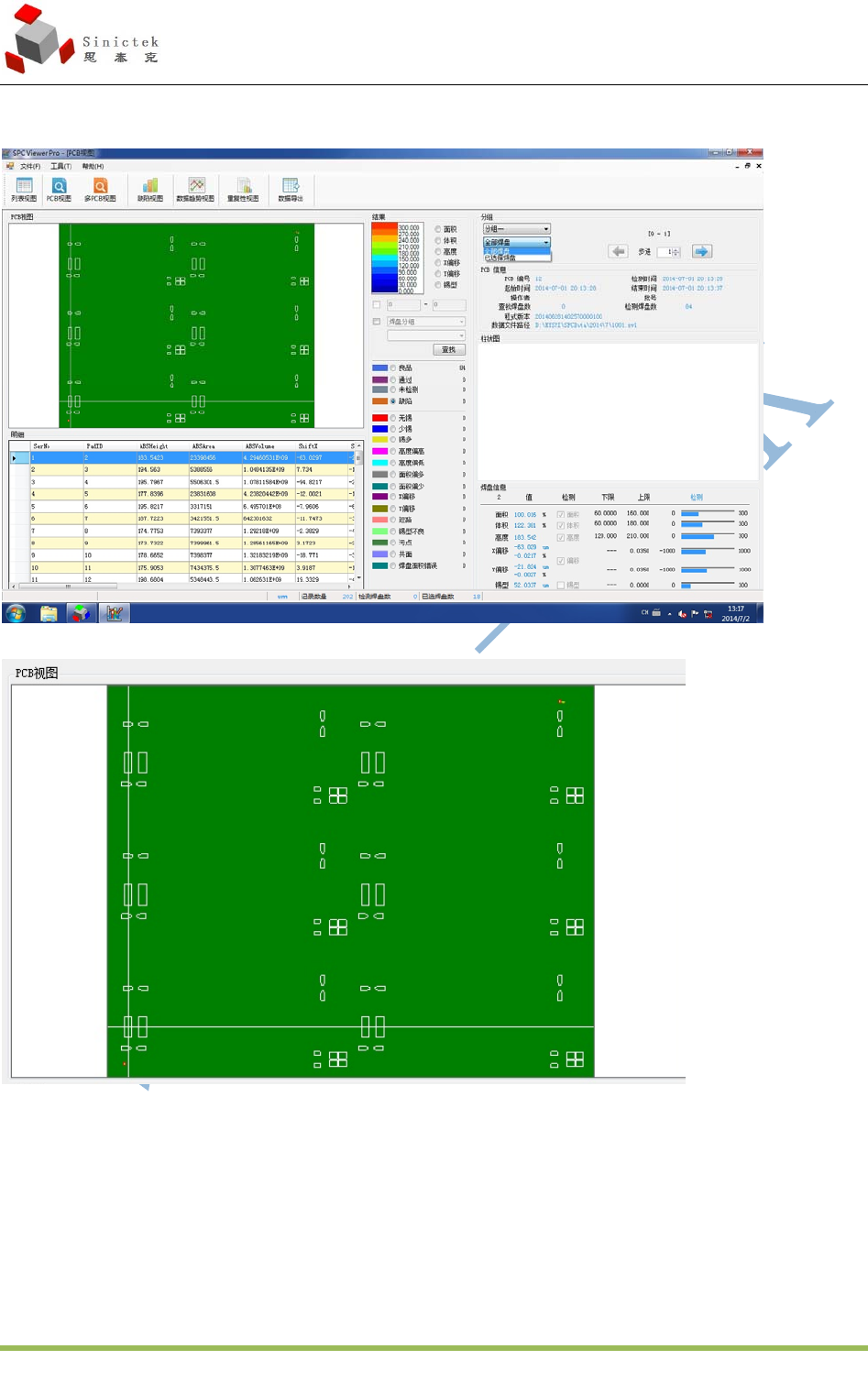

5.3.2 PCB 视图
显示PCB的印刷状况，选择右侧焊盘图像，点对应的不良焊盘显示焊盘2D+3D图像
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
50/79 Xiamen Sinictek Intelligent Technology Co., Ltd.

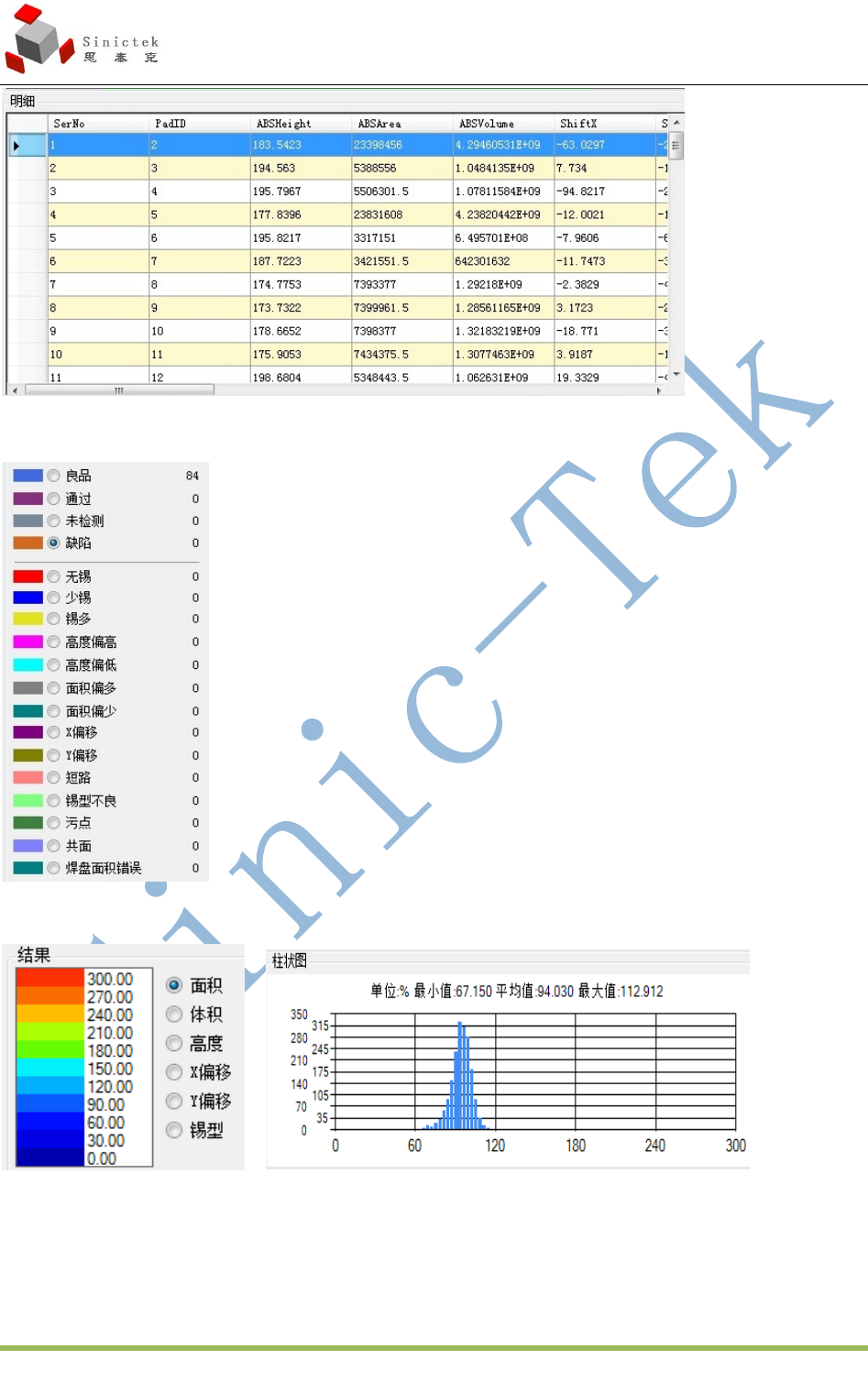

显示所有焊盘的测试明细
选择某一项，则在左下角明细中显示对应的测试数据。
选择某一项目 ，显示对应项目的柱状图
