3D_SPI 操作手册 厦门思泰克智能科技股份有限公司 X i a m e n S i n i c t e k I n t e l l i g e n t T e c h n o l o g y C o . , L t d . 7 / 79 d) 右击鼠标为取消选择 放大或者缩小图像：通过鼠标的滚轮可以放大和缩小图像 移动画面：鼠标右击某个点然后放大或者缩小一下图像会以右击的点为中心 选中多余的线和焊盘后如下图： 使用删除功能 删除选中…
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
6/79 Xiamen Sinictek Intelligent Technology Co., Ltd.
打开后图形显示
4.1.2 删除线
这里选择的方法有三种分别为：
a) 键盘按 W 鼠标会变化为 然后框选不需要的焊盘（这里焊盘和线必须全部被
框选住才算选中），使用删除功能
删除选中的线和焊盘
b) 键盘按 W+C 鼠标会变化为
然后框选不需要的焊盘（这里焊盘和线只要触碰
到就算选中），使用删除功能 删除选中的线和焊盘
c) 键盘按 W+I 鼠标会变化为 然后框选中全部需要检测的焊盘和 mark 使用删
除功能 删除选中的线和焊盘
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
Xiamen Sinictek Intelligent Technology Co., Ltd. 7/79
d) 右击鼠标为取消选择
放大或者缩小图像：通过鼠标的滚轮可以放大和缩小图像
移动画面：鼠标右击某个点然后放大或者缩小一下图像会以右击的点为中心

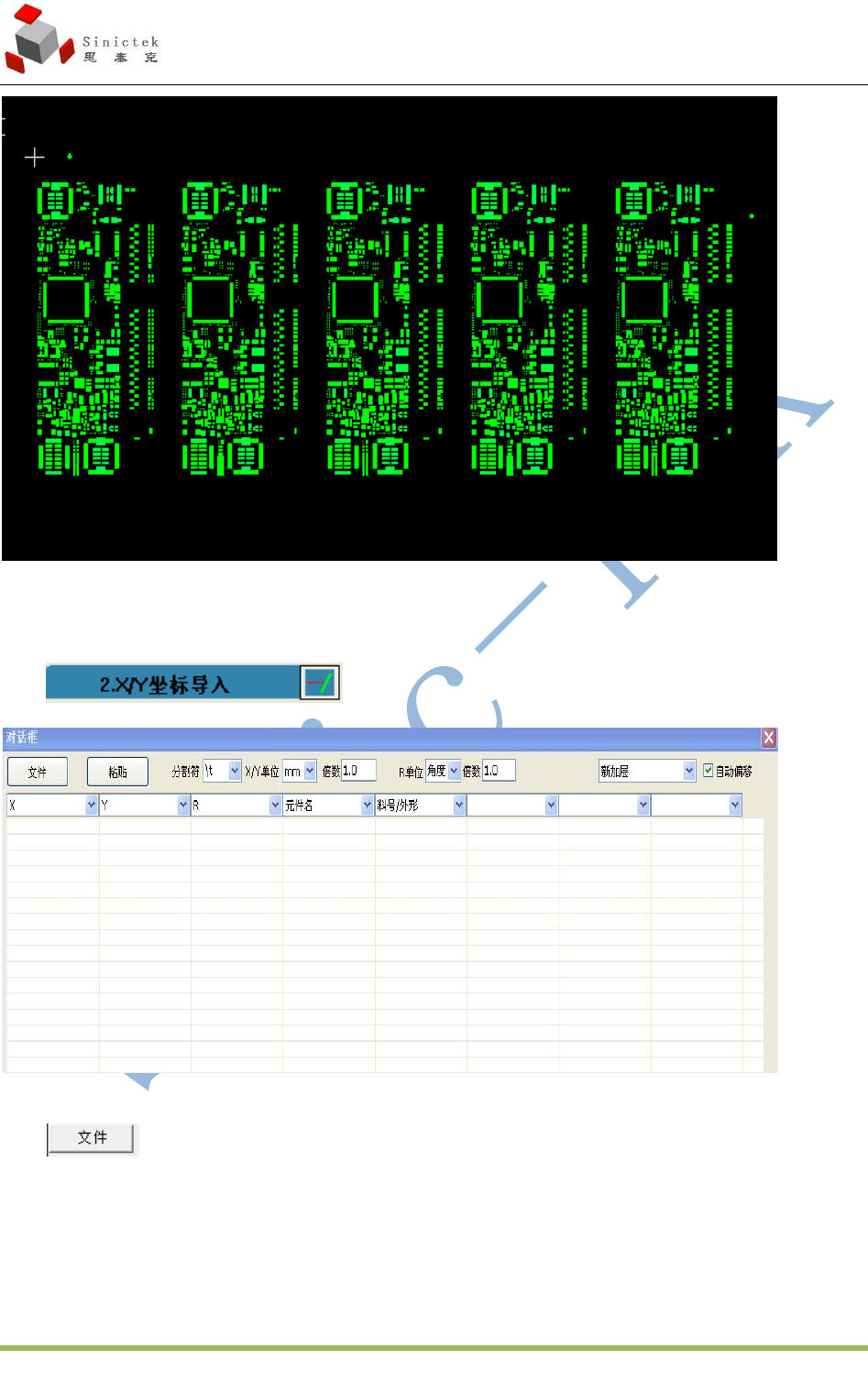

选中多余的线和焊盘后如下图：
使用删除功能 删除选中的线和焊盘
3D_SPI 操作手册 厦门思泰克智能科技股份有限公司
8/79 Xiamen Sinictek Intelligent Technology Co., Ltd.
4.1.3 导入 X/Y 坐标
选择 ，打开 X/Y 坐标导入界面：
点击 选择对应的 X/Y 坐标数据（TXT 格式）
