3 Технические данные автомата Руководство по эксплуатаци и SIPLACE D1i/D2i 3.4 Разм еры и вес ПО - версия SR.605.03 SP2 и выше И здани е 10/2012 RU 104 3.4 Ра зме р ы и вес 3.4.1 Те х н и ч е с к и е данные - раз меры и …
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.3 Параметры подключения
103
3.3.2 Пневматические параметры подключения и спецификация сжатого
воздуха
3.3.2.1 Пневматические параметры подключения
3
3.3.2.2 Спецификация сжатого воздуха
3
3.3.3 Условия окружающей среды
3
3.3.4 Условия окружающей среды для упаковки, транспортировки и хране-
ния
3
Параметры подключения сжатого воздуха
p
min
p
max
0,55 MПa = 5,5 бар
1,0 MПa = 10 бар
Разъем для присоединения пневмосистемы Внутренняя резьба (трубная резьба) R 3/4"
с шланговой муфтой 1/2"
Расход сжатого воздуха
a
с 2 резаками
SIPLACE D1i с C&P/P&P-головкой
SIPLACE D2i с 2 головками C&P
a) При нормальном атмосферном давлении при 20°C и 1013 гПа
345 норм. л/мин
205 норм. л/мин с вакуумным насосом
b
485 норм. л/мин
205 норм. л/мин с вакуумным насосом
b
b) См. раздел 6.16
, страница 302
Рабочее давление 0,52 MПa ± 0,01 MПa (5,2 бар ± 0,1 бар)
Размер частицы 0,1 μмк
Плотность частицы 0,1 мг/м³
Макс. содержание масла (класс 1) Плотность частицы 0,01 мг/м3
Точка росы под давлением (класс 4) Точка росы + 3°C
Температурный диапазон + 15°C до + 35°C
Относительная влажность воздуха 30% до 90% при 20°C
Атмосферное давление > 750 мбар
(соответствует 2500 м над уровнем моря)
Температурный диапазон -25°C до + 55°C
Относительная влажность воздуха до 95%
Атмосферное давление Высота до 3000 м без выравнивания
давления
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.4 Размеры и вес ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
104
3.4 Размеры и вес
3.4.1 Технические данные - размеры и вес
Длина
без монтажного блока
1572 мм
1152 мм
Ширина базовой машины
с тележкой для подачи компонентов
включая мониторы
с клавиатурами
2285 мм
2673 мм (D1i), 2597 мм (D2i)
2555 мм
2574 мм
Высота автомата
с индикаторной лампой
с открытыми защитными кожухами
Макс. 1812 мм
1911 мм (высота транспортера ПП 830 мм)
1981 мм (высота транспортера ПП 900 мм)
2011 мм (высота транспортера ПП 930 мм)
2034 мм (высота транспортера ПП 950
мм)
Клиренс автомата 107 мм (высота транспортера ПП 830 мм)
177 мм (высота транспортера ПП 900 мм)
207 мм (высота транспортера ПП 930 мм)
230 мм (высота транспортера ПП 950 мм)
Вес
Базовая машина
Базовая машина с 2 тележками
для подачи компонентов
Полная оснастка подающими модулями
SIPLACE D1i SIPLACE D2i
2174 кг 2192 кг
2346 кг 2364 кг
2418 кг 2436 кг
Полезная площадь установки SIPLACE D1i SIPLACE D2i
4,21 м²4,21 м²
Поверхностная нагрузка
a
a) При расчете поверхностной нагрузки был сделан допуск на наличие свободных рабочих зон по 0,5 м
с каждой стороны машины. Другие данные предоставляются по запросу.
SIPLACE D1i SIPLACE D2i
4,71 кН/м²4,72 кН/м²
Количество ножек машины 4
Максимальное излучение шума 74 дБ(A)
Температура в помещении От 15°C до 35°C
Влажность воздуха 30 до 75% (в среднем не выше 45%, чтобы
в любом случае исключить конденсацию на
машине.)
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.4 Размеры и вес
105
3.4.2 Размеры автомата (базовая машина)
3
3

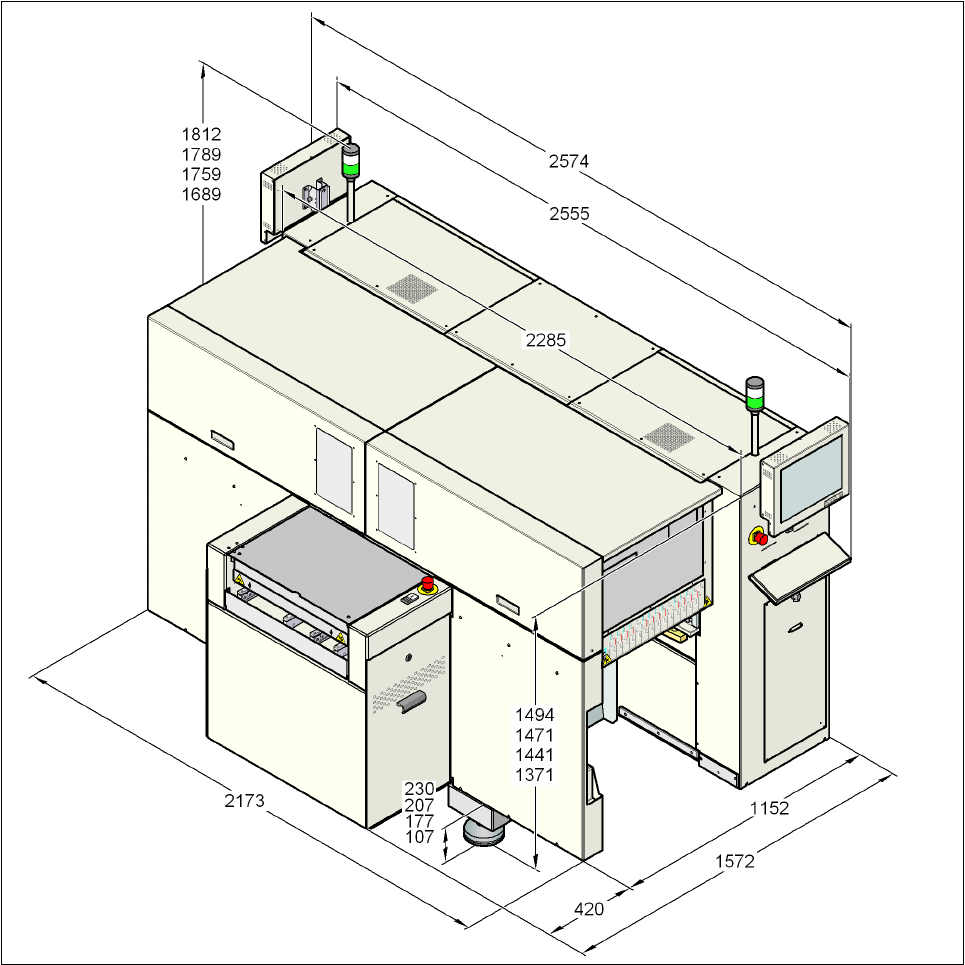

Pис. 3.4 - 1 Размеры автомата (базовая машина) в миллиметрах
3
