3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.4 Размеры и вес ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
110
3.4.7 Центр тяжести автомата
3

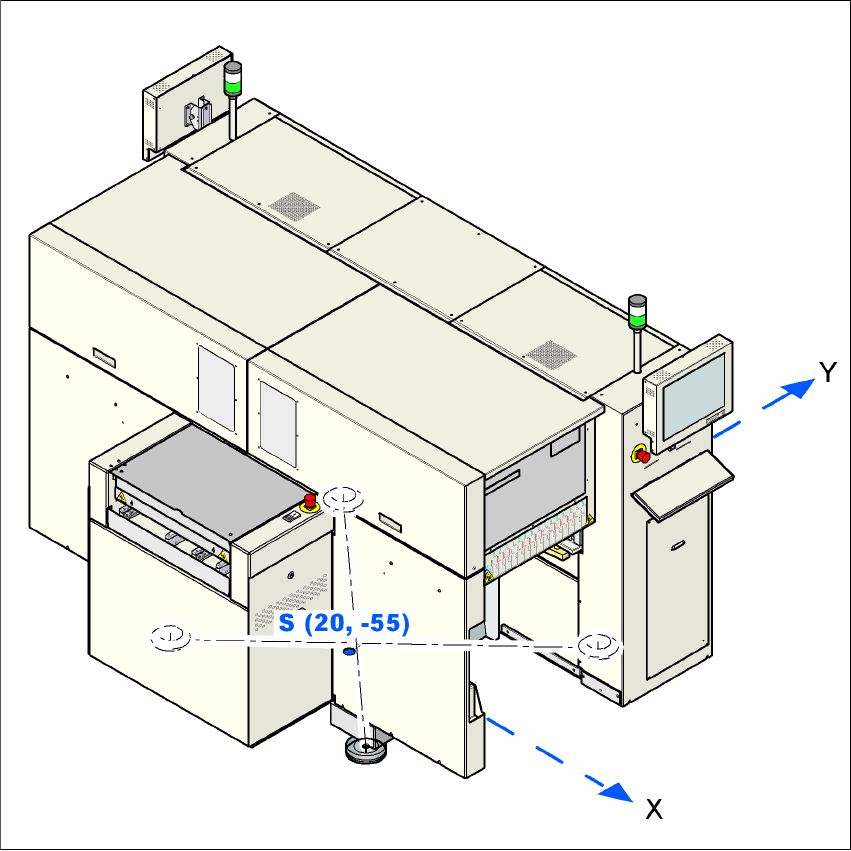

Pис. 3.4 - 6 Центр тяжести автомата в мм
Координата X 20 мм
Координата Y-55 мм
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.5 Обзоры узлов
111
3.5 Обзоры узлов
3.5.1 Обзор узлов SIPLACE D1i
3

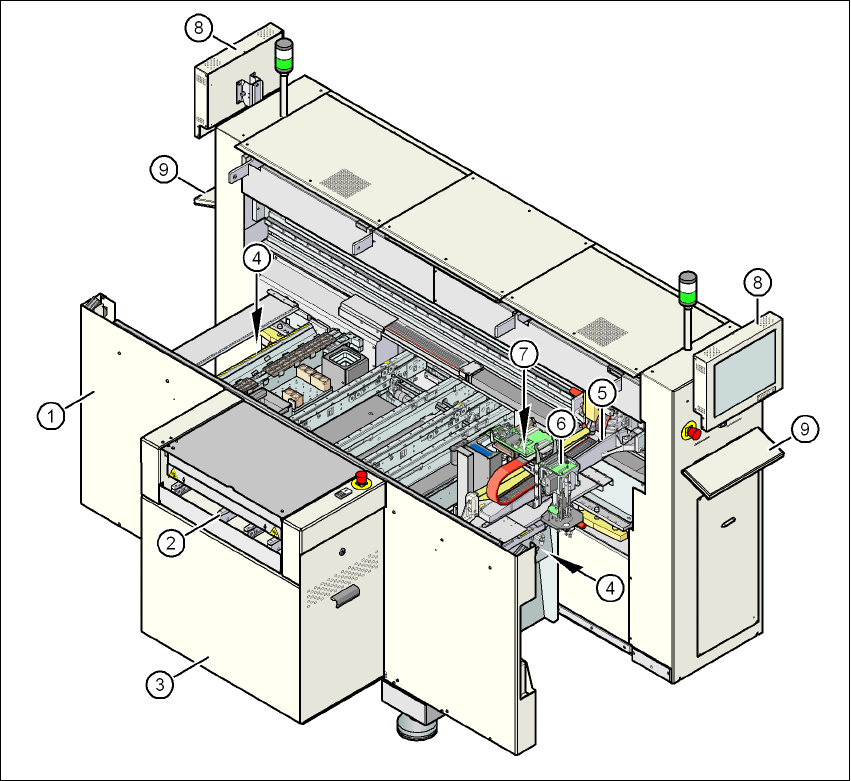

Pис. 3.5 - 1 Обзор узлов SIPLACE D1i
(1) Рама машины
(2) Транспортер ПП (гибкий двойной транспортер)
(3) Монтажный блок
(4) Резак для ленты, направляющий канал для пустой ленты (2x)
(5) Портал 1
(6) P&P-головка
(7) C&P-головка
(8) Монитор (2x)
(9) Клавиатура (2x)
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.5 Обзоры узлов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
112
3.5.2 Обзор узлов SIPLACE D2i
3

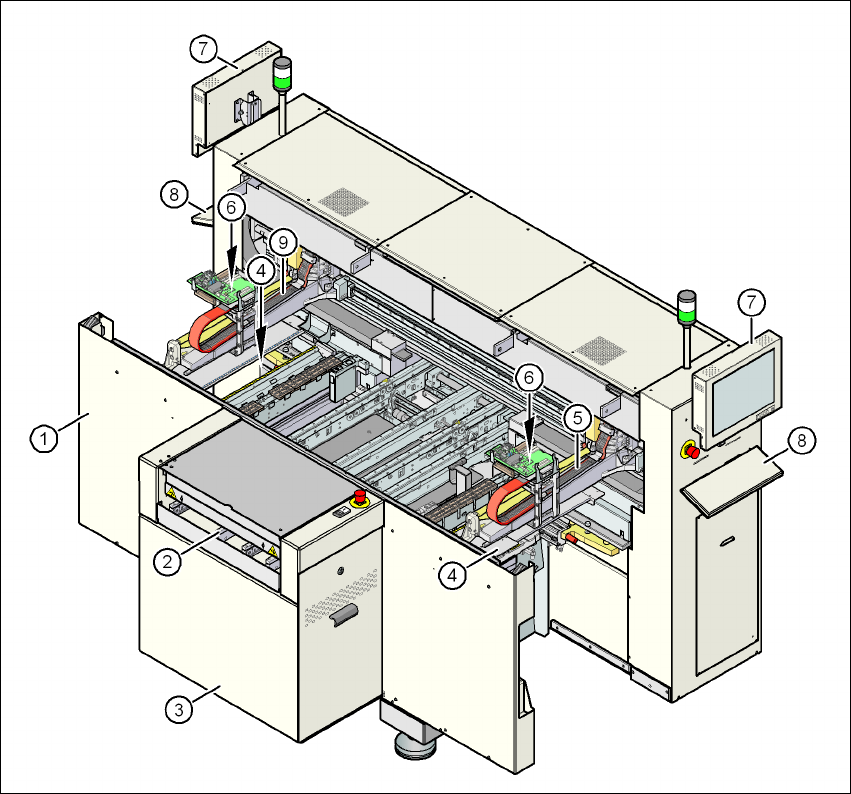

Pис. 3.5 - 2 Обзор узлов SIPLACE D2i
(1) Рама машины
(2) Транспортер ПП (гибкий двойной транспортер)
(3) Монтажный блок
(4) Резак для ленты, направляющий канал для пустой ленты (2x)
(5) Портал 1
(6) C&P-головка
(7) Монитор (2x)
(8) Клавиатура (2x)
(9) Портал 2
