3 Технические данные автомата Руководство по эксплуатаци и SIPLACE D1i/D2i 3.6 Монтажная головка ПО - версия SR.605.03 SP2 и выше Изд ание 10/20 12 RU 114 3 P ис . 3.6 - 2 12- сегментная голо вка Collect&Place - функ…
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Монтажная головка
113
3.6 Монтажная головка
3.6.1 12-сегментная головка Collect&Place для высокоскоростного монтажа
Изделие № 00119876-xx, 12-сегментная C&P-головка D4i/D2i/D1i
3
Pис. 3.6 - 1 12-сегментная головка Collect&Place - функциональные модули, часть 1
(1) Вакуум-генератор
(2) Поворотный узел, oсь DP
(3) Звезда с 12 пинолями, oсь звезды
(4) Продувочный клапан
(5) Шумоглушитель
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.6 Монтажная головка ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
114
3
Pис. 3.6 - 2 12-сегментная головка Collect&Place - функциональные модули, часть 2
3
(1) ПП промежуточного распределителя (под крышкой)
(2) Привод звезды - электродвигатель DR
(3) Электродвигатель оси Z
(4) Сервопривод клапана
(5) Камера для компонентов C&P
3.6.1.1 Описание
12-сегментная головка Collect&Place работает по принципу Collect&Place ("собрать и по-
местить"), т.е., в рамках одного цикла монтажной головкой забираются двенадцать монтаж-
ных компонентов, по пути в положение монтажа оптически центрируются и поворачиваются
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Монтажная головка
115
в требуемое монтажное положение. После этого при помощи струи воздуха они мягко и точ-
но усаживаются на печатную плату. В противоположность к классическим присосам для чи-
пов двенадцать присосов головок SIPLACE Collect&Place вращаются вокруг
горизонтальной оси. Помимо экономии места благодаря малому диаметру по сравнению с
классическими присосами для чипов обеспечивается значительное снижение
центробеж-
ных сил. Благодаря этому полностью исключен риск соскальзывания монтажных компонен-
тов во время транспортировки.
Кроме того, имеется и еще один плюс: продолжительность цикла головки Collect&Place
одинакова для всех монтажных компонентов. Это значит, что производительность монтажа
не зависит от размера монтажных компонентов.

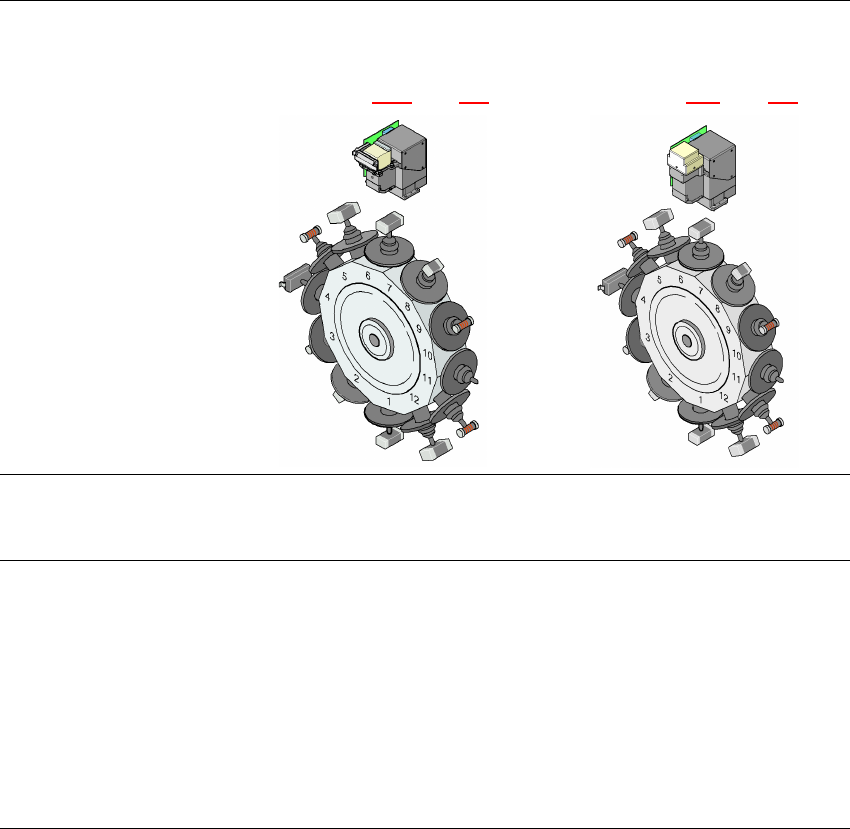

3.6.1.2 Технические данные
3
12-сегментная головка
Collect&Place с типом камеры для
компонентов 28, 18 x 18, цифровая
(см. раздел 3.9.1
, стр. 140)
12-сегментная головка
Collect&Place с типом камеры для
компонентов 30, 27 x 27, цифровая
(см. раздел 6.12
, стр. 300)
Спектр компонентов
a
0402 до PLCC44, BGA, μBGA, пере-
вернутый кристалп, TSOP, QFP, SO
до SO32, DRAM
01005
b
до перевернутых кристал-
лов, Bare Die, PLCC44, BGA, μBGA,
TSOP, QFP, SO до SO32, DRAM
Спецификация
компонентов
Макс. высота
Мин. шаг выводов
Мин. ширина выводов
Мин. шаг шарика
Мин. диаметр шарика
Мин. размеры
Макс. размеры
Макс. вес
6 мм
0,5 мм
0,2 мм
0,35 мм
0,2 мм
1,0 x 0,5 мм²
18,7 x 18,7 мм²
2 г
6 мм
0,3 мм
0,15 мм
0,25 мм
0,14 мм
0,4 x 0,2 мм²
18,7 x 18,7 мм²
2 г
