3 Технические данные автомата Руководство по эксплуатаци и SIPLACE D1i/D2i 3.6 Монтажная головка ПО - версия SR.605.03 SP2 и выше Изд ание 10/20 12 RU 118 3 P ис . 3.6 - 4 6- сегментная голо вка Collect&Place - функц…
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Монтажная головка
117
3.6.2 6-сегментная головка Collect&Place для высокоскоростного монтажа IC
Изделие № 00119875-xx 6-сегментная C&P-головка D2i/D1i
3

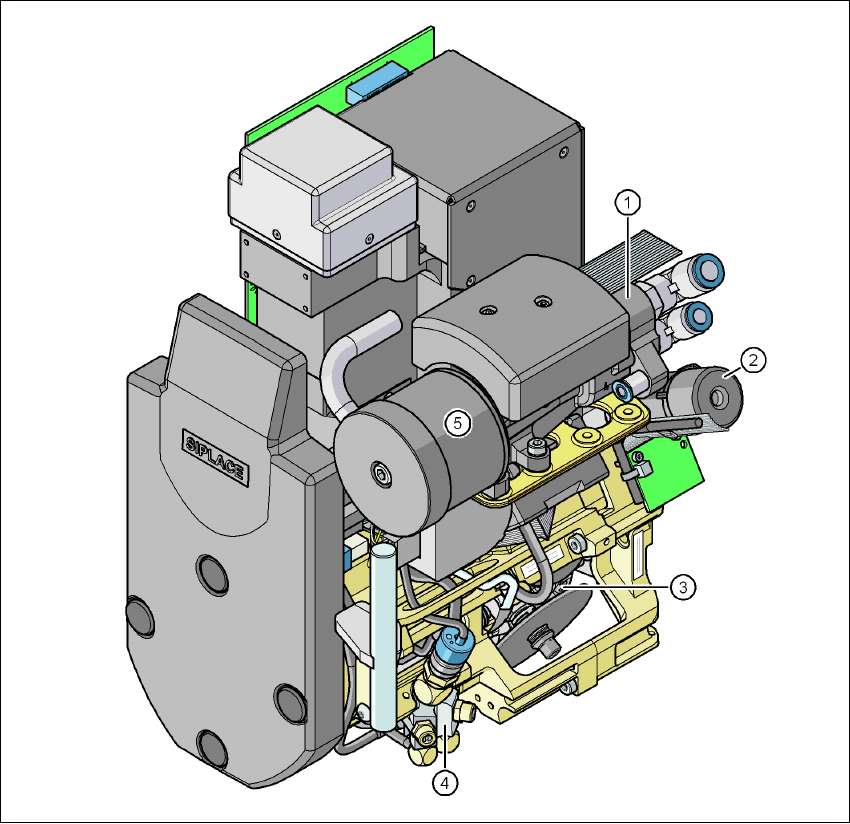

Pис. 3.6 - 3 6-сегментная головка Collect&Place - функциональные модули, часть 1
(1) Вакуум-генератор
(2) Поворотный узел - oсь DP
(3) Звезда с 6 пинолями - oсь звезды
(4) Продувочный клапан
(5) Шумоглушитель
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.6 Монтажная головка ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
118
3

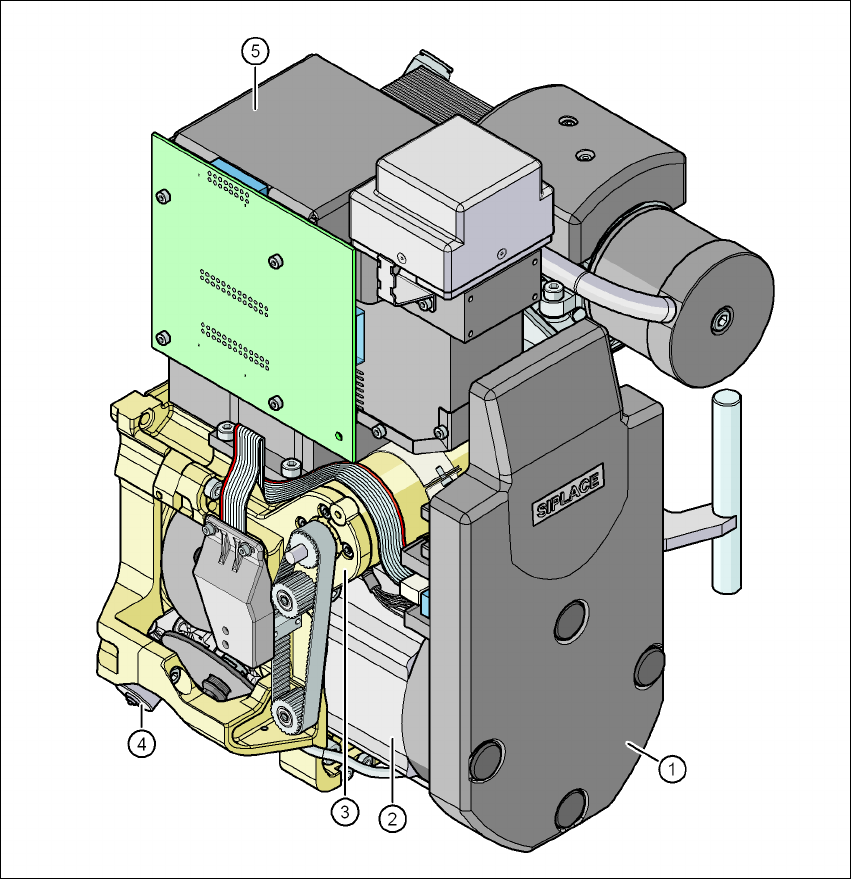

Pис. 3.6 - 4 6-сегментная головка Collect&Place - функциональные модули, часть 2
3
(1) ПП промежуточного распределителя, под крышкой
(2) Привод звезды - электродвигатель DR
(3) Электродвигатель оси Z
(4) Сервопривод клапана
(5) Камера для компонентов C&P, тип 30, 27 x 27, цифровая
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Монтажная головка
119

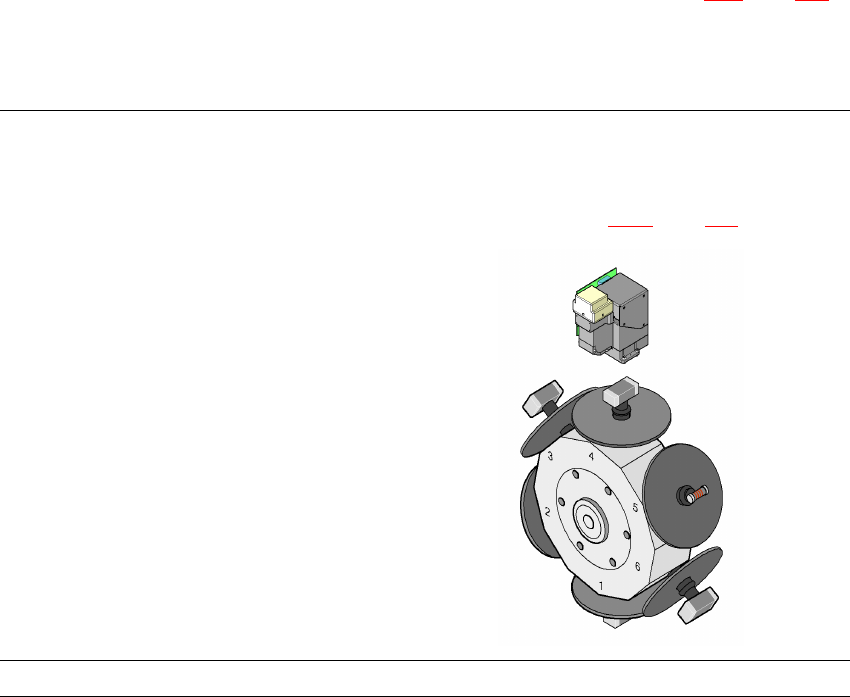

3.6.2.1 Описание
6-сегментная головка Collect&Place также работает на основе принципа Collect&Place. При
помощи опциональной камеры компонентов с высоким разрешением 6-сегментная головка
Collect&Place может монтировать компоненты с длиной ребра до 27 мм не только точно, но
и очень быстро. Поэтому рекомендуется использовать ее при монтаже изделий с высоким
содержанием IC. Непосредственно в основной сфере применения - от PLCC 44 до QFP 208
-
она обеспечивает значительное повышение производительности.
3.6.2.2 Эксплуатация с вакуумным насосом
6-сегментная головка Collect&Place для более эффективного генерирования вакуума может
быть переоборудована на эксплуатацию с вакуумным насосом (см. раздел 6.16
, стр. 302).
3.6.2.3 Технические данные
3
6-сегментная головка Collect&Place
с камерой компонентов высокого разрешения,
тип 30, 27 x 27, цифровая
(см. раздел 3.9.2
, стр. 141)
Спектр компонентов
a
0201 до 27 x 27 мм²
