Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Монтажная головка
119
3.6.2.1 Описание
6-сегментная головка Collect&Place также работает на основе принципа Collect&Place. При
помощи опциональной камеры компонентов с высоким разрешением 6-сегментная головка
Collect&Place может монтировать компоненты с длиной ребра до 27 мм не только точно, но
и очень быстро. Поэтому рекомендуется использовать ее при монтаже изделий с высоким
содержанием IC. Непосредственно в основной сфере применения - от PLCC 44 до QFP 208
-
она обеспечивает значительное повышение производительности.
3.6.2.2 Эксплуатация с вакуумным насосом
6-сегментная головка Collect&Place для более эффективного генерирования вакуума может
быть переоборудована на эксплуатацию с вакуумным насосом (см. раздел 6.16
, стр. 302).
3.6.2.3 Технические данные
3
6-сегментная головка Collect&Place
с камерой компонентов высокого разрешения,
тип 30, 27 x 27, цифровая
(см. раздел 3.9.2
, стр. 141)
Спектр компонентов
a
0201 до 27 x 27 мм²
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.6 Монтажная головка ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
120
Спецификация компонентов
Макс. высота
Мин. шаг выводов
Мин. ширина выводов
Мин. шаг шарика
Мин. диаметр шарика
Мин. размеры
Макс. размеры
Макс. вес
8,5 мм
0,3 мм
0,15 мм
0,25 мм для компонентов < 18 x 18 мм²
0,35 мм для компонентов ≥ 18 x 18 мм²
0,14 мм для компонентов < 18 x 18 мм²
0,2 мм для компонентов ≥ 18 x 18 мм²
0,6 x 0,3 мм²
27 x 27 мм²
5 г
Программируемое усилие
1
2
3
4
5
Программируемая
сила посадки [Н]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Типы присосов 8xx, 9xx
Точность X/Y
b
± 52,5 мк/3σ, ± 70 мк/4σ
Угловая точность ± 0,225°/3σ, ± 0,3°/4σ
Спектр компонентов 99,8%
Тип камеры для компонентов 30
Осветительные поверхности 5
Возможности настройки поверхностей
освещения
256
5
a) Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной пло-
щадки, указываемых заказчиком стандартов и допусков на упаковку компонентов.
b) Степень точности, измеренная в соответствии с независимым от поставщиков стандартом IPC
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Монтажная головка
121
3.6.3 Головка SIPLACE Pick&Place для прецезионного монтажа IC
Изделие № 00119833-xx P&P-головка
3

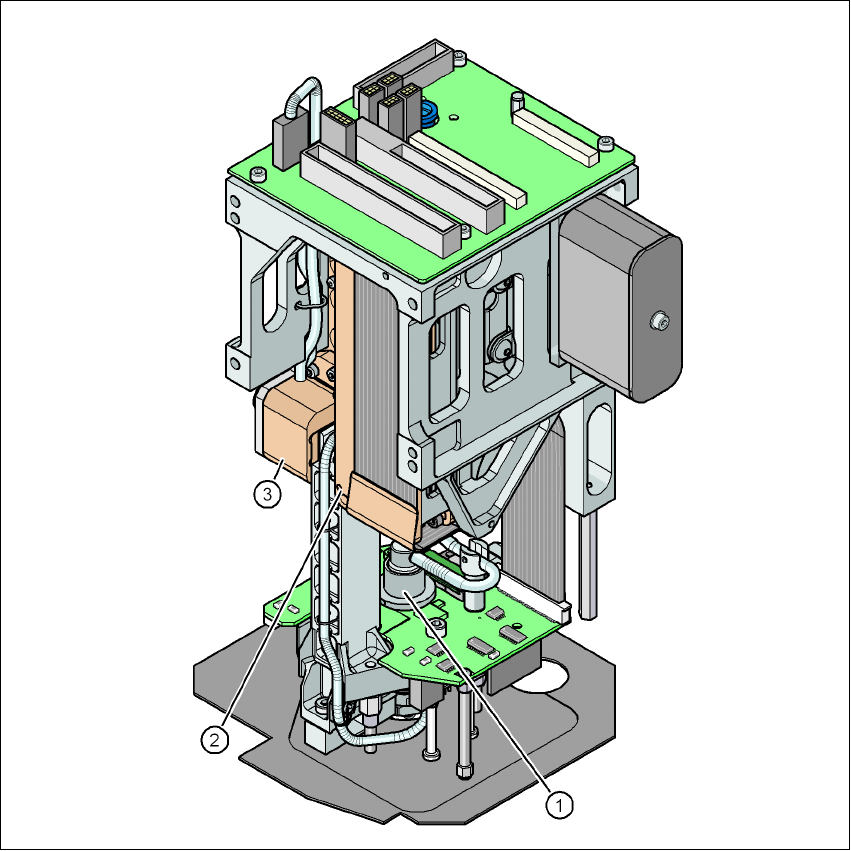

Pис. 3.6 - 5 Головка SIPLACE Pick&Place для прецезионного монтажа IC
(1) Ось DP
(2) Привод оси Z
(3) Инкрементная система измерения перемещения для оси Z
3.6.3.1 Описание
Эта высокотехнологичная головка работает на основе принципа Pick&Place. Головка
SIPLACE Pick&Place предназначена для обработки особенно сложных и больших компо-
нентов. Компоненты забираются монтажной головкой, на пути перемещения в монтажное
