Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Монтажная голо вка 123 Программируемая сила посадки 1,0 н - 15 н 1,0 н - 15 н 1,0 н - 15 н…
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.6 Монтажная головка ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
122
положение оптически центрируются и поворачиваются в требуемое монтажное положение.
После этого при помощи регулируемой струи воздуха они мягко и точно усаживаются на пе-
чатную плату.
Стандартные присосы головки Pick&Place имеют тип 5xx. С использованием адаптера так-
же можно устанавливать и присосы типа 4xx, а также присосы головки Collect&Place типов
8xx и 9xx.
3.6.3.2 Технические данные
3

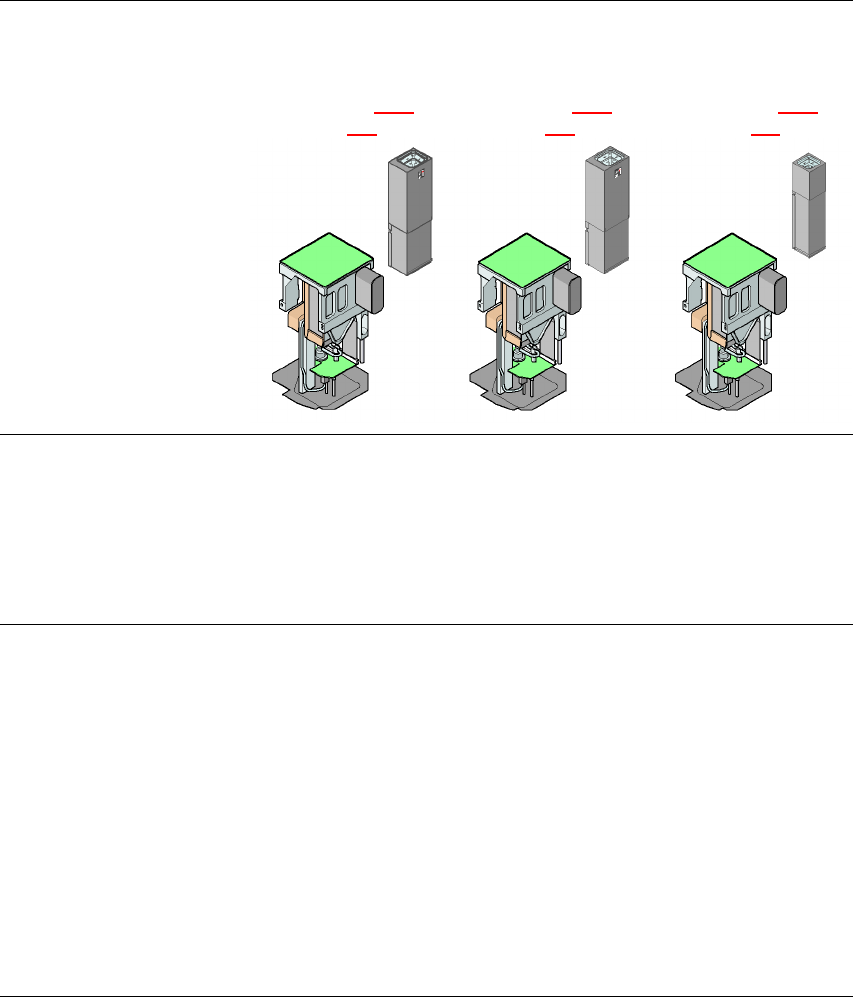

Головка Pick&Place,
компактная камера,
тип камеры для
компонентов 36
(см. раздел 3.9.3
,
стр. 142)
Головка Pick&Place,
компактная камера,
тип камеры для
компонентов 33
(см. раздел 6.3.2
,
стр. 283)
Головка Pick&Place,
компактная камера,
тип камеры для
компонентов 25
(см. раздел 6.3.1
,
стр. 281)
Спектр компонентов
a
От 0603 до SO, PLCC,
QFP, BGA, специаль-
ные компоненты, бес-
корпусные кристал-
лы, перевернутые
кристаллы
От 0402 до SO, PLCC,
QFP, BGA, специаль-
ные компоненты, бес-
корпусные кристаллы,
перевернутые крис-
таллы
От 0201 до SO, PLCC,
QFP, сокеты, штекеры,
BGA, специальные
компоненты, бескор-
пусные кристаллы, пе-
ревернутые кристал-
лы, щитки
Спецификация компонентов
Макс. высота
Мин. шаг выводов
Мин. ширина выводов
Мин. шаг шарика
Мин. диаметр шарика
Мин
. размеры
Макс. размеры
Макс. вес
b
19 мм
0,4 мм
0,24 мм
0,56 мм
0,32 мм
1,6 x 0,8 мм²
32 x 32 мм²
(Однократное изме-
рение)
85 x 85 мм² или
макс. 200 x 125 мм²
(с ограничениями)
100 г
19 мм
0,3 мм
0,15 мм
0,35 мм
0,2 мм
1,0 x 0,5 мм²
55 x 45 мм²
(Однократное измере-
ние)
85 x 85 мм² или
макс. 200 x 125 мм²
(с ограничениями)
100 г
19 мм
0,25 мм
0,1 мм
0,14 мм
0,08 мм
0,6 x 0,3 мм²
16 x 16 мм²
(Однократное измере-
ние)
100 г
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Монтажная головка
123
Программируемая
сила посадки 1,0 н - 15 н 1,0 н - 15 н 1,0 н - 15 н
Типы присосов 5 xx (стандарт)
4xx + адаптер
8xx + адаптер
9xx + адаптер
5 xx (стандарт)
4xx + адаптер
8xx + адаптер
9xx + адаптер
5 xx (стандарт)
4xx + адаптер
8xx + адаптер
9xx + адаптер
Точность X/Y
c
± 37,5 мкм/3σ
± 50 мкм/4σ
± 37,5 мкм/3σ
± 50 мкм/4σ
± 30 мкм/3σ
± 40 мкм/4σ
Угловая точность ± 0,053°/3σ
± 0,071°/4σ
± 0,053°/3σ
± 0,071°/4σ
± 0,053°/3σ
± 0,071°/4σ
Спектр компонентов 99,8% 99,9% 99,8%
Тип камеры для
компонентов
36 33 25
Осветительные поверх
ности
66 6
Варианты настройки освети-
тельных поверхностей
256
6
256
6
256
6
a) Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной площад-
ки, указываемых заказчиком стандартов, и допусков на упаковку компонентов.
b) При использовании стандартных присосов
c) Степень точности, измеренная в соответствии с независимым от поставщиков стандартом IPC
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.7 Система порталов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
124
3.7 Система порталов
3.7.1 Расположение порталов
3
Pис. 3.7 - 1 Расположение порталов
(1) Портал 1 (D1i и D2i)
(2) Портал 2 (D2i)
В систему порталов входят следующие функциональные узлы:
– ось X и
– ось Y.
