Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.8 Система транспортировки печатных плат 133 3.8.3.7 Синхронная транспор тировка Описание 3 П…
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.8 Система транспортировки печатных плат ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
132
свободен). Процесс монтажа начинается, как только печатная плата поступила на соот-
ветствующий сборочный конвейер. Печатные платы комплектуются друг за другом.
Если процесс монтажа прерывается, то интерфейс транспортера блокируется и печатные
платы, которые в этот момент находятся на технологических конвейерах, комплектуются до
конца.
Интерфейс транспортировки блокируется и деблокируется для обеих дорожек
транспорте-
ра одновременно.
3

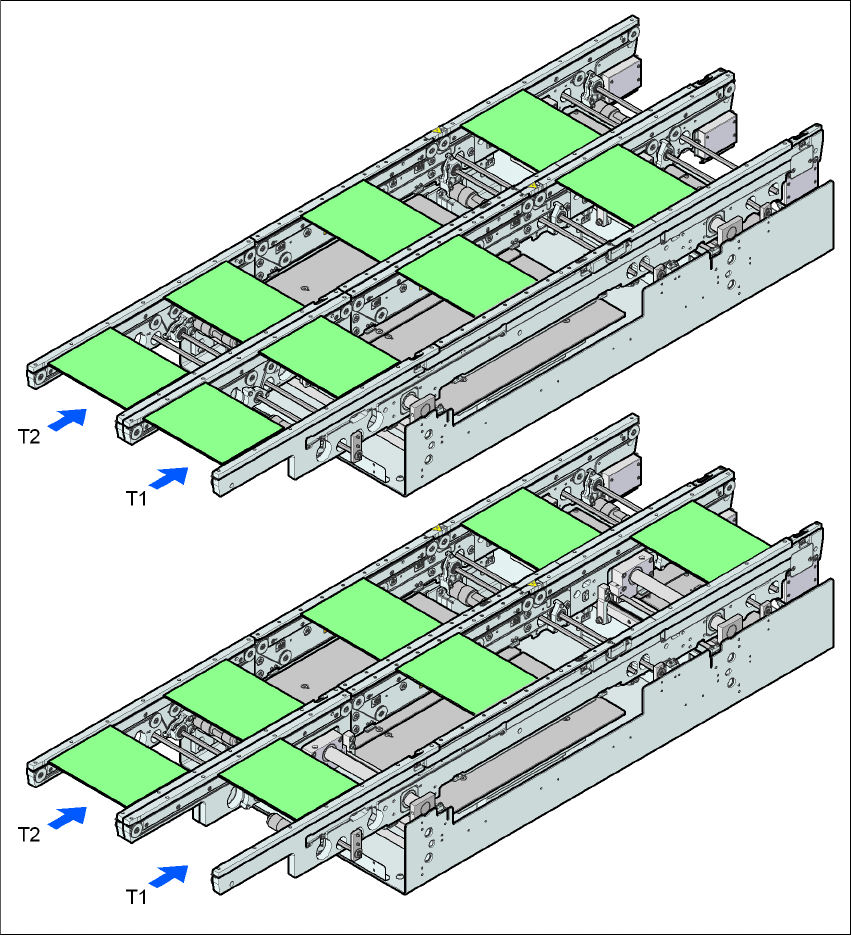

Pис. 3.8 - 4 Типы транспортера
Синхронная транспортировка
Асинхронная транспортировка
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.8 Система транспортировки печатных плат
133
3.8.3.7 Синхронная транспортировка
Описание 3
При синхронном режиме транспортировки две печатные платы равной величины подаются
в позицию для сборки одновременно. Они должны обрабатываться как общий кластер.
Это позволяет монтировать на верхней и нижней стороне печатной платы в одной линии.
Время на транспортировку печатных плат сокращается, поскольку всегда одновременно
транспортируются 2 печатных платы. Кроме того, обеспечивается более равномерная
на-
грузка на присосы.
Печатные платы на дорожках 1 и 2 движутся на участках транспортера синхронно (конвейе-
ры не зависят друг от друга, но управляются синхронно). Содержание монтажа для дорожки
1 и 2 должно организовываться с помощью двух отдельных схем в кластере (см. руководс-
тво по эксплуатации SIPLACE Pro).
Если при запуске процесса монтажа запрограммирована только
одна дорожка транспорте-
ра, то отдельная схема для этого участка транспортера идентифицируется как "не монти-
ровать".
При синхронном режиме двойного транспортера ПП параметр "Передача данных платы"
(Whispering Down The Line) выключается. Режим штрих-кода ПП при этом не поддержива-
ется. Параметр "Глобальная исключающая метка" не разрешен.
3
3.8.4 Система управления и настройка ширины
3.8.4.1 Управление в режиме меню отдельных функций
Информация по управлению системой двойной транспортировки ПП и по меню отдельных
функций содержится в интерактивной справке.
3.8.4.2 Автоматическая настройка ширины
Конвейеры транспортера настраиваются на заданную ширину друг за другом после полу-
чения команды. При этом возможны различные значения ширины.
Подробная информация по изменению ширины дорожки транспортировки предоставляет-
ся в онлайновой службе поддержки.
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.8 Система транспортировки печатных плат ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
134
3.8.5 Технические данные
3.8.5.1 Технические данные простого транспортера печатных плат
3
Неподвижная сторона транспортера Справа или слева
Формат печатных плат
Стандарт (длина x ширина)
Конфигурация "Широкая ПП"
Опция "Длинная ПП"
Опция "Длинная ПП" и
конфигурация "Широкая ПП"
50 x 50 мм² до 460 x 460 мм²
a
)
50 x 50 мм² до 460 x 508 мм²
a
)
50 x 80 мм² до 610 x 460 мм²
a
)
50 x 80 мм² до 610 x 508 мм²
a
)
Толщина печатных плат
Стандарт От 0,3 мм до 4,5 мм ± 0,2 мм
(более прочная ПП по запросу)
Стрела прогиба печатной платы См. раздел 3.8.8
, страница 136
Вес печатной платы Макс. 3 кг
Необходимое пространство под печатной платой
Стандарт
Опция
25 мм ± 0,2 мм
Макс. 40 мм ± 0,2 мм
Необходимая кромка для зажима печатной платы 3 мм
Продолжительность смены печатных плат < 2,5 с
Точность позиционирования ПП ± 0,5 мм
Высота транспортера ПП 830 мм ± 15 мм (стандарт)
900 мм ± 15 мм (опция)
930 мм ± 15 мм (опция)
950 мм ± 15 мм (SMEMA - опция)
Тип интерфейса Siemens / SMEMA
b
Распознавание нечеткой метки Возможно
Ручная настройка ширины Стандарт
a) Следите за шириной ПП > 450 мм, чтобы эти значения ширины ПП могли обрабатываться также и
периферийными модулями.
b) Опция
