3 Технические данные автомата Руководство по эксплуатаци и SIPLACE D1i/D2i 3.8 Система транспортировки печат ных плат ПО - версия SR.605.03 SP2 и выше И здание 10/2012 RU 138 Максимальный прогиб пе чатно й платы вниз - 0…
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.8 Система транспортировки печатных плат
137

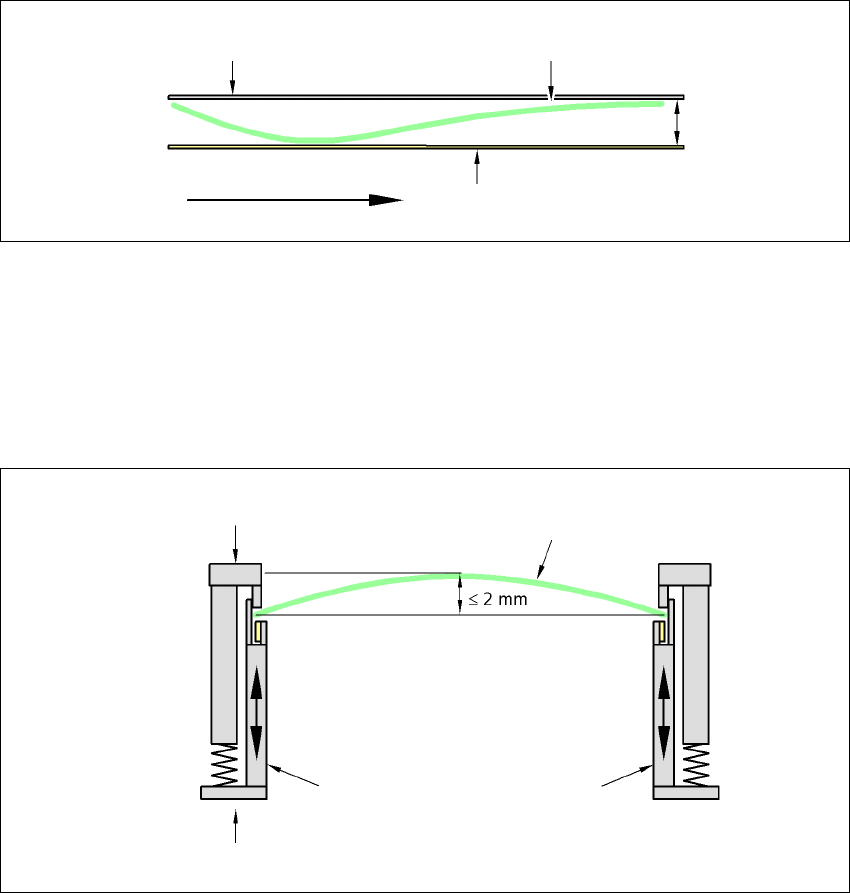

Прогиб печатной платы по направлению транспортировки + толщина ПП < 5,5 мм
3
3
3.8.8.2 Прогиб печатной платы при выполнении монтажа
Если прогиб превышает 2 мм, то при фокусировании локальных ориентирующих марок и
чернильных марок по центру печатной платы могут возникнуть проблемы. Фокусность циф-
ровой камеры составляет 2 мм. При соблюдении всех допусков это значение уменьшается
до 1,5 мм. Помните о том, что за счет прогиба уменьшается высота компонента.
3
3
Неподвижный зажимный край
Транспортерная лента
Печатная плата
Направление транспортировки ПП
5,5 мм
Подвижное зажимное устройство
Неподвижный зажимный край
Печатная плата
Стенка транспортера
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.8 Система транспортировки печатных плат ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
138
Максимальный прогиб печатной платы вниз - 0,5 мм
3
→ Используйте магнитную штифтовую опору для получения этого значения.
Печатная плата
Магнитная
штифтовая
опора
Подвижное зажимное устройство
Неподвижный зажимный край
Стенка транспортера
0,5 мм
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.9 Система технического зрения
139
3.9 Система технического зрения
На каждой головке Collect&Place установлена камера для компонентов (см. рис. 3.6 - 2 стра-
ница 114
и 3.6 - 4 страница 118).
Для автомата D1i стационарная камера для компонентов типа 36, для головки Pick&Place,
крепится на раме машины (поз. 1 на рис. 3.9 - 1
).
3
Pис. 3.9 - 1 Автомат D1i: монтажное положение стационарной камеры для компонентов, тип 36
С помощью модуля СТЗ для компонентов определяется
– точная позиция компонента на присосе и
– геометрия корпуса.
Модуль СТЗ для печатных плат по ориентирующим маркам на печатных платах определя-
ет
– положение печатной платы,
– угол поворота печатной платы
– и перекос печатной платы.
Камера для ПП (поз. 2 на рис. 3.9 - 5
стр. 143) закреплена на нижней стороне портала. При
помощи ориентирующих марок на подающих модулях можно определить точную позицию
забора компонентов, что имеет важное значение при работе с малоразмерными компонен-
тами.
