Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.9 Система технического зрения 141 3.9.2 Камер а для компо не нто в C&P , тип 30, 27 x 27…
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.9 Система технического зрения ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
140
3.9.1 Камера для компонентов C&P, тип 28, 18 x 18, цифровая
3.9.1.1 Устройство
3
Pис. 3.9 - 2 Камера для компонентов, C&P, тип 28, 18 x 18, цифровая
3
(1) Оптика камер для компонентов и освещение
(2) Усилитель камеры
(3) Управление освещением
3.9.1.2 Технические данные
3
Размеры компонентов 0,5 x 0,5 мм² до 18,7 x 18,7 мм²
Спектр компонентов 0402 до PLCC44 включая BGA, μBGA, перевернутый
кристалп, TSOP, QFP, SO до SO32, DRAM
Мин. шаг выводов 0,5 мм
Мин. ширина выводов 0,2 мм
Мин. шаг шарика 0,35 мм
Мин. диаметр шарика 0,2 мм
Поле зрения 24,5 x 24,5 мм²
Тип освещения Oтраженный свет (5 произвольно программируемые
уровня)
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.9 Система технического зрения
141
3.9.2 Камера для компонентов C&P, тип 30, 27 x 27, цифровая
3.9.2.1 Устройство
3

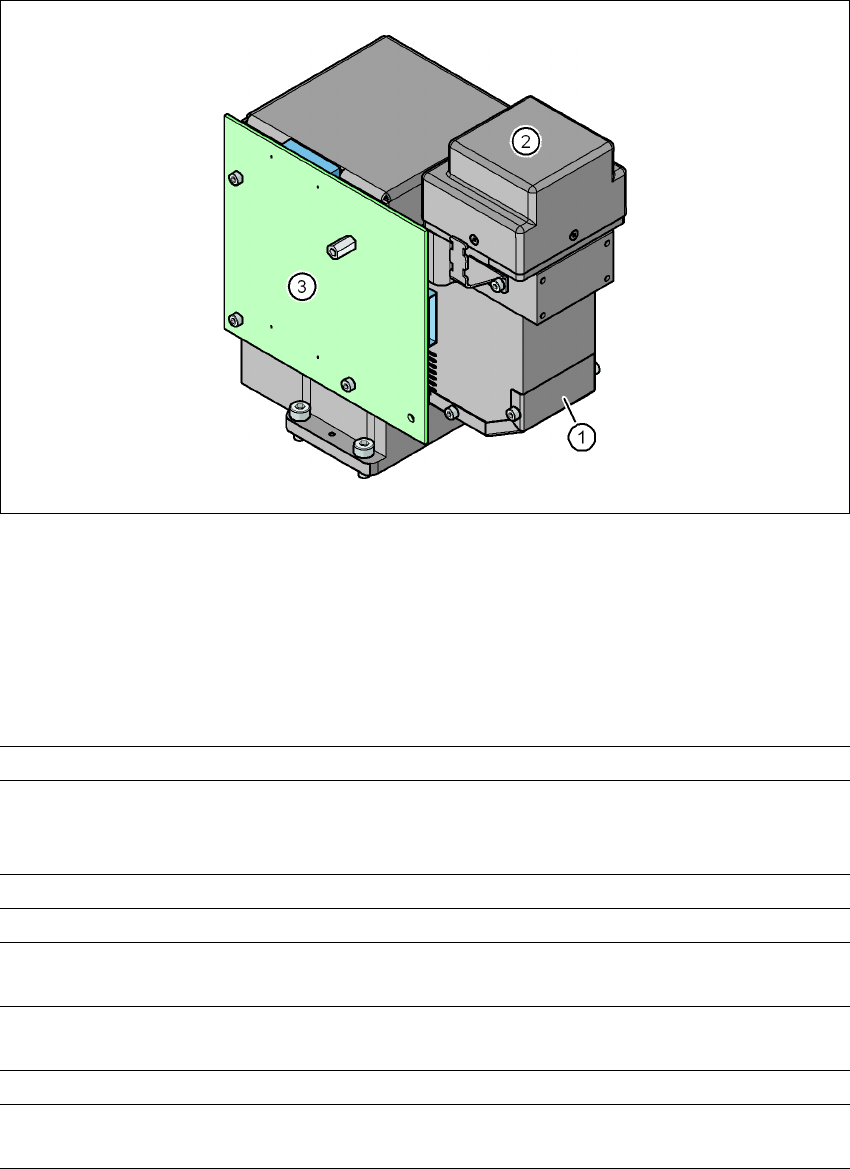

Pис. 3.9 - 3 Камера для компонентов C&P, тип 30, 27 x 27, цифровая
(1) Оптика камер для компонентов и освещение
(2) Усилитель камеры
(3) Управление освещением
3.9.2.2 Технические данные
3
Размеры компонентов 0,4 x 0,2 мм² до 18,7 x 18,7 мм²
Спектр компонентов 01005 до 27 x 27 мм²
перевернутые кристаллы, бескорпусные кристаллы,
PLCC44, BGA, µBGA, TSOP, QFP, SO до SO32, DRAM
Мин. шаг выводов 0,3 мм
Мин. ширина выводов 0,15 мм
Мин. шаг шарика 0,25 мм для компонентов < 18 x 18 мм²
0,35 мм для компонентов ≥ 18 x 18 мм²
Мин. диаметр шарика 0,14 мм для компонентов < 18 x 18 мм²
0,2 мм для компонентов ≥ 18 x 18 мм²
Поле зрения 32 x 32 мм²
Тип
освещения Oтраженный свет (5 произвольно программируемые
уровня)
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.9 Система технического зрения ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
142
3.9.3 Стационарная камера для компонентов P&P, тип 36, 32 x 32, цифровая
3.9.3.1 Устройство
3
Pис. 3.9 - 4 Устройство стационарной камеры для компонентов P&P, тип 36, 32 x 32, цифровая
3.9.3.2 Технические данные
3
(1) Корпус камеры со встроенной
камерой и усилителем камеры
(2) Стеклянная пластина - под ней
уровни освещения и оптики
Размеры компонентов 0,8 x 0,8 мм² до 32 x 32 мм² (однократное измерение)
Спектр компонентов 0603, MELF, SO, PLCC, QFP, электролитические конденсато-
ры, BGA
Мин. шаг выводов 0,4 мм
Мин. ширина выводов 0,24 мм
Мин. шаг шарика 0,56 мм
Мин. диаметр шарика 0,32 мм
Поле зрения 38 x 38 мм²
Тип освещения Oтраженный свет (6 произвольно программируемые уровня)
