Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Подающие модули 151 3.10.8.3 Ленточный по дающий мод уль SL 3 x 8 мм для компонент ов 020…
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.10 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
150
3.10.8.2 Ленточный подающий модуль 3 x 8 мм S для компонентов 01005

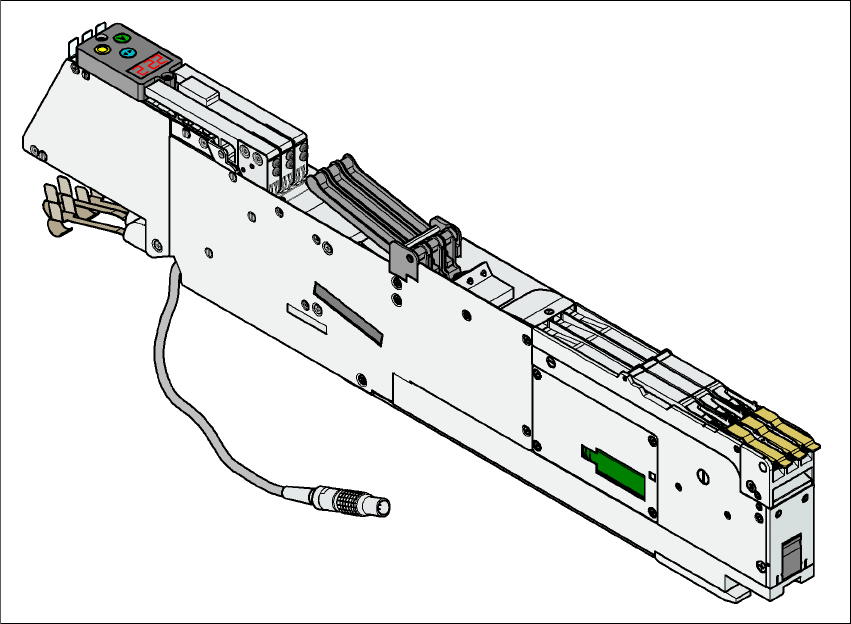

Pис. 3.10 - 2 Ленточный подающий модуль 3 x 8 мм S для компонентов 01005
3
Изделие № 00176100-xx 3
Ширина 30,6 мм 3
Дорожек на подающий модуль 3 3
Используемые места установки подающих модулей 1 3
Макс. число подающих модулей на машину 2 x 15 3
Запас компонентов на бобинах 7" около 10.000 штук 3
Ширина шага транспортера 2мм / 4мм 3
Материал ленты бумажная лента 3
Макс. высота компонентов 0,7 мм 3
Спектр компонентов 01005/0201/0402 3
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Подающие модули
151
3.10.8.3 Ленточный подающий модуль SL 3 x 8 мм для компонентов 0201
и компонентов больших размеров
3

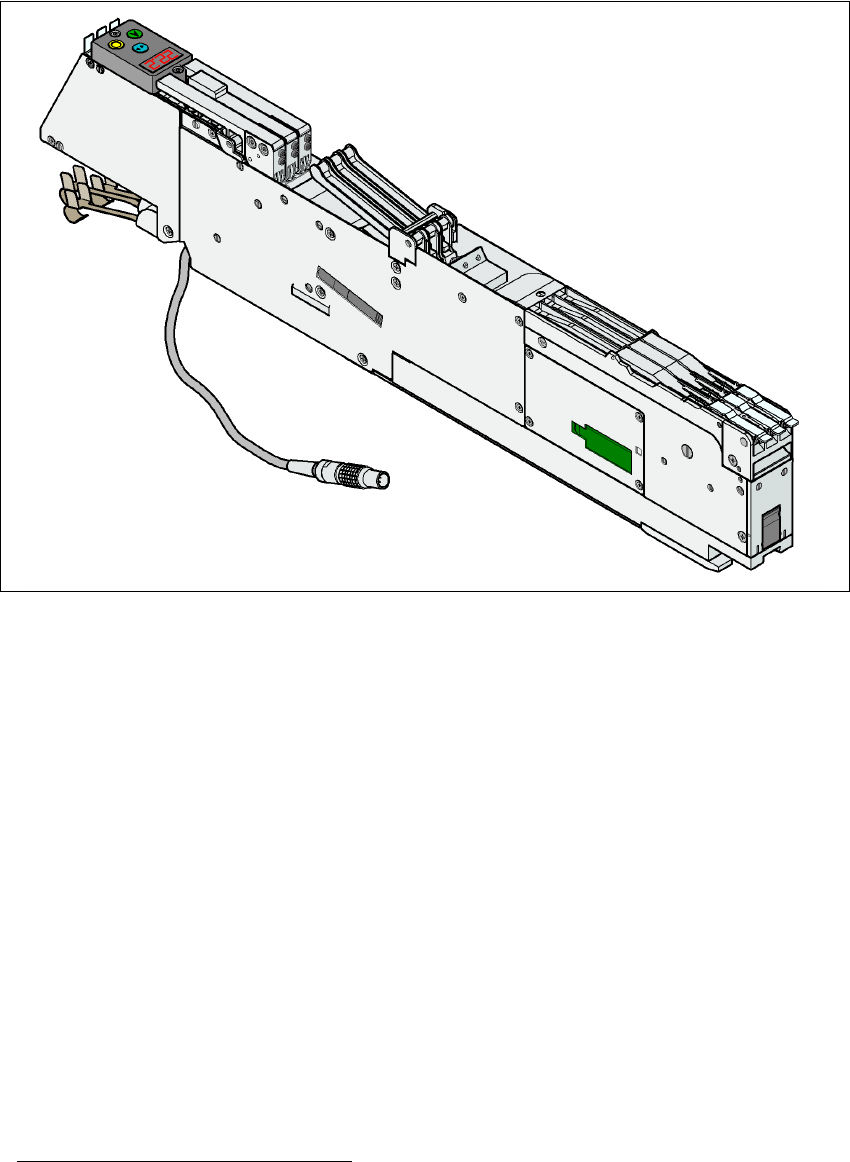

Pис. 3.10 - 3 Ленточный подающий модуль SL 3 x 8 мм
1
для компонентов 0201 и компонентов больших
размеров
3
Изделие № 00141088-xx 3
Ширина 30,6 мм 3
Дорожек на подающий модуль 3 3
Используемые места установки
подающих модулей 1 3
Макс. число подающих модулей на машину 2 x 15 3
Запас компонентов на бобинах 7" около 10.000 штук 3
Ширина шага транспортера 2 мм / 4 мм / 8 мм 3
Материал ленты бумажная или блистерная лента 3
Макс. высота компонентов 2,5 мм 3
Ассортимент компонентов, начиная с 0201 3
2 позиции извлечения, переднее положение
: компоненты ≥ 1,6 мм
заднее положение: компоненты ≤ 1,6 мм 3
3
При использовании этого подающего модуля реализован новый принцип "Feed on Demand"
(подача по требованию), чтоб сократить количество отправляемых в брак компонентов.
Компоненты транспортируются в позицию извлечения только тогда, когда монтажная голо-
вка приводится в позицию извлечения.
1 SL = Shutterless, т.е., без крышки компонентов
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.10 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
152
3.10.8.4 Ленточный подающий модуль 12/16 мм S
3

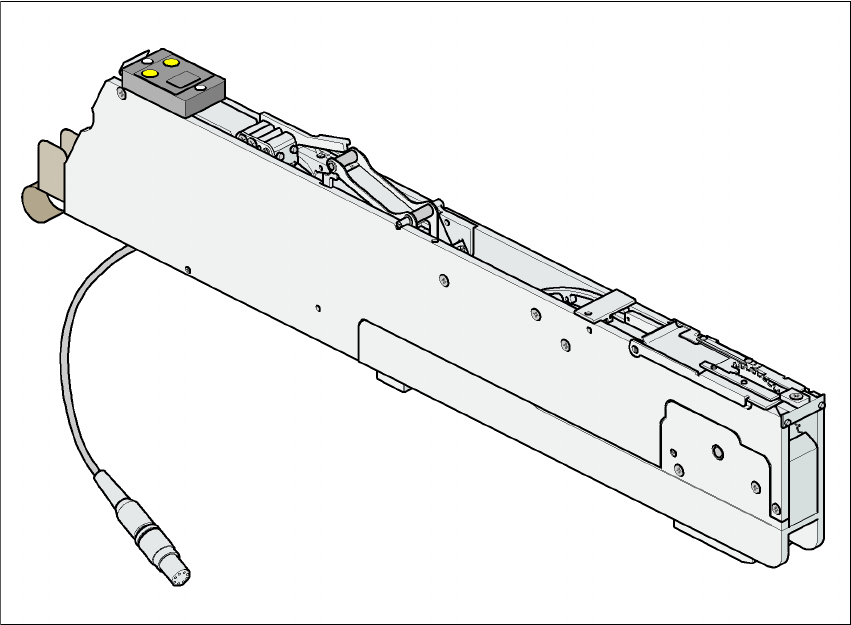

Pис. 3.10 - 4 Ленточный подающий модуль 12/16 мм S
Изделие № 00141092-xx 3
Ширина 30,3 мм 3
Дорожек на подающий модуль 1 3
Используемые места установки
подающих модулей 1 3
Макс. число подающих модулей на машину 2 x 15 3
Запас компонентов на бобинах 7" около 4.000 штук 3
Ширина шага транспортера от 4 до 24 мм с шагом изменения в 4 мм 3
Материал ленты бумажная или блистерная лента 3
Макс. высота компонентов 14 мм 3
