3 Технические данные автомата Руководство по эксплуатаци и SIPLACE D1i/D2i 3.10 Подающие модули ПО - версия SR.605.03 SP2 и вы ше Издан ие 10/2012 RU 158 3.10.8.10 Ленто чный подающий мод уль 56/ мм S DP для г лубоких гн…
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Подающие модули
157
3.10.8.9 Ленточный подающий модуль 56 мм S

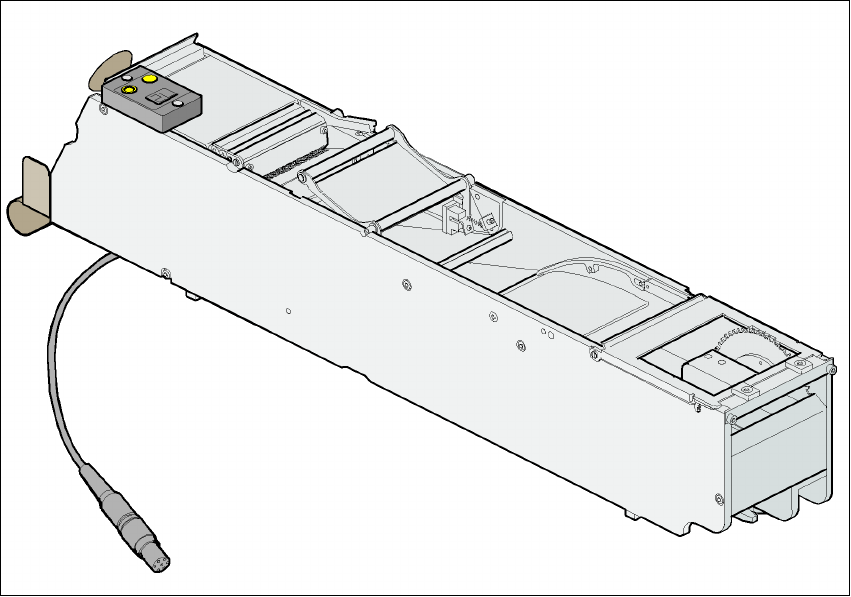

Pис. 3.10 - 9 Ленточный подающий модуль 56 мм S
Изделие № 00141095-xx 3
Ширина 66,6 мм 3
Дорожек на подающий модуль 1 3
Используемые места установки
подающих модулей 2,5 3
Макс. число подающих модулей на машину 2 x 6 3
Запас компонентов на бобинах 7" около 2.000 штук 3
Ширина шага транспортера от 4 до 68 мм с шагом изменения в 4 мм 3
Материал ленты блистерная лента 3
Макс. высота компонентов 14 мм 3
3
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.10 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
158
3.10.8.10 Ленточный подающий модуль 56/мм S DP для глубоких гнезд

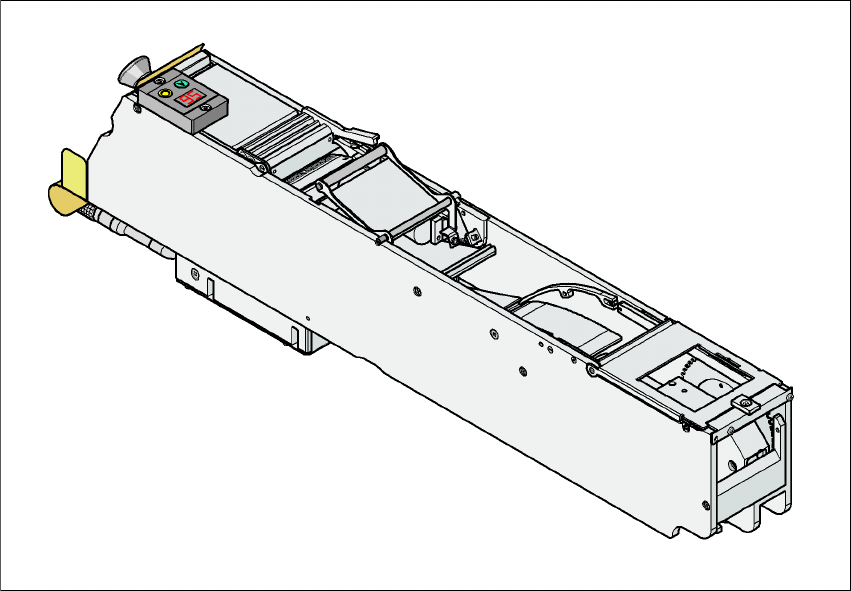

Pис. 3.10 - 10 Ленточный подающий модуль 56/мм S DP для глубоких гнезд
Изделие № 00141195-xx 3
Ширина 66,6 мм 3
Дорожек на подающий модуль 1 3
Используемые места установки
подающих модулей 2,5 3
Макс. число подающих модулей на машину 2 x 6 3
Высота ленты до 25 мм 3
Ширина шага транспортера от 4 до 68 мм с шагом изменения в 4 мм 3
Материал ленты блистерная лента 3
Макс. высота компонентов 24 мм 3
3
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Подающие модули
159
3.10.8.11 Ленточный подающий модуль 72мм S
Pис. 3.10 - 11 Ленточный подающий модуль 72 мм S
Изделие № 00141097-xx 3
Ширина 82,6 мм 3
Дорожек на подающий модуль 1 3
Используемые места установки
подающих модулей 3 3
Макс. число подающих модулей на машину 2 x 5 3
Запас компонентов на бобинах 7" около 2.000 штук 3
Ширина шага транспортера от 4 до 80 мм с шагом изменения в 4 мм 3
Материал ленты блистерная лента 3
Макс. высота компонентов 14 мм 3
3
