Руководство по эксплуатации SIPLACE D1i/D2i 1 Введение
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
15
1 Введение
Настоящее руководство по эксплуатации служит в качестве справочного пособия по обслу-
живанию и наладке монтажных автоматов SIPLACE
®
D1i и D2i. Речь здесь идет об ориги-
нальном руководстве по эксплуатации.
В колонтитулах каждой главы указаны дата издания и версия программного обеспечения
(ПО-версия), начиная с которой действует настоящее руководство.
1
Pис. 1.0 - 1 Монтажный автомат SIPLACE D1i/D2i
1 Введение Руководство по эксплуатации SIPLACE D1i/D2i
1.1 Описание машины ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
16
1.1 Описание машины
1.1.1 Монтажный автомат SIPLACE D1i
В основе монтажного автомата D1i лежит надежная платформа SIPLACE с головками
Collect&Place, Pick&Place и подводящими модулями SIPLACE S. Благодаря новому про-
граммному обеспечению SIPLACE и установленному двойному транспортеру модель D1i
предлагает привлекательное соотношение цены и производительности.
Монтажный автомат SIPLACE D1i оснащен порталом, который точно позиционирует головку
Collect&Place и Pick&Place по осям X и Y. В зависимости от монтажного задания может ус-
танавливаться головка Collect&Place и
/или головка Pick&Place с 6-ю или 12-ю сегментами.
При этом возможны следующие конфигурации:
1

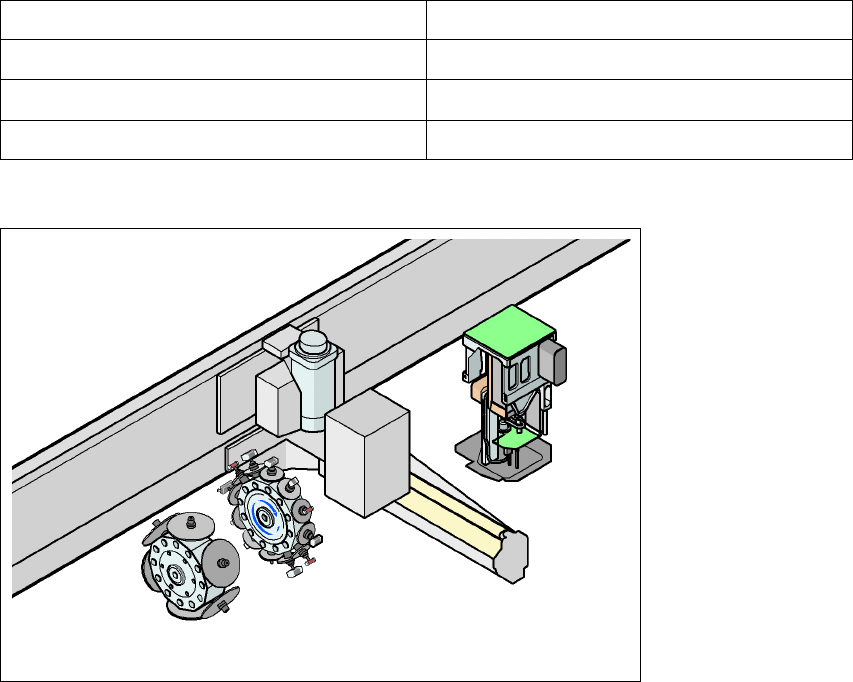

Pис. 1.1 - 1 Головка как модуль - SIPLACE D1i
Монтажный автомат SIPLACE D1i предназначен для монтажа компонентов 01005. Для мон-
тажа компонентов 01005 необходим только опциональный пакет 01005 для 12-сегментной
головки Collect&Place.
Портал 1 (конфигурация из двух головок) Портал 1 (конфигурация из одной головки)
C&P12 / P&P C&P12
C&P6 / P&P C&P6
P&P
Табл. 1.1 - 1 Конфигурации монтажных головок на автомате D1i
C&P12
C&P6
P1
P&P
P1
Руководство по эксплуатации SIPLACE D1i/D2i 1 Введение
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 1.1 Описание машины
17
Монтажный автомат SIPLACE D1i работает с широким диапазоном компонентов от 01005
до 125 x 10 мм² с высокой точностью. При этом технология монтажа основывается на при-
нципе Collect&Place и Pick&Place. Модульная конструкция головки, разработанная компани-
ей ASM Assembly Systems, позволяет быстро заменять головки Collect&Place.
Оптическое центрирование монтажных компонентов выполняется цифровыми модулями
СТЗ. Они состоят из цифровых камер с различным разрешением, стандартных камер
и ка-
мер для компонентов с высоким разрешением.
Автомат SIPLACE D1i может оснащаться двумя тележками для подачи компонентов. Вмес-
то тележки для подачи компонентов можно устанавливать механизм смены ячеистых мага-
зинов.
Трехсегментный транспортер ПП, состоящий из подающего конвейера, технологического
конвейера и выводного конвейера, подает печатную плату в позицию обработки. В качестве
варианта транспортера
ПП можно использовать простой транспортер или подвижный двой-
ной транспортер с неподвижной стороной справа или слева. Кроме того, подвижный двой-
ной транспортер можно без труда преобразовать в простой транспортер.
Оптическое центрирование печатной платы выполняется при помощи цифровой камеры
для печатных плат.
1
1
1.1.2 Монтажный автомат SIPLACE D2i
Монтажный автомат SIPLACE D2i оснащен двумя порталами, которые точно позициониру-
ют обе головки Collect&Place независимо друг от друга по осям X и Y. Монтажная технология
базируется на принципе Collect&Place. В зависимости от монтажного задания на порталах
может устанавливаться 6- или 12-сегментная головка Collect&Place.
При этом возможны следующие конфигурации:
УКАЗАНИЕ 1
Для достижения оптимальной производительности монтажа для различных типов головок
мы рекомендуем установить на тот портал, который располагается со стороны неподвиж-
ного края транспортера ПП.
Портал 1 Портал 2
C&P12 C&P12
C&P12 C&P6
C&P6 C&P12
C&P6 C&P6
Табл. 1.1 - 2 Конфигурации монтажных головок на автомате D2i
