3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.10 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
160
3.10.8.12 Ленточный подающий модуль 88мм S

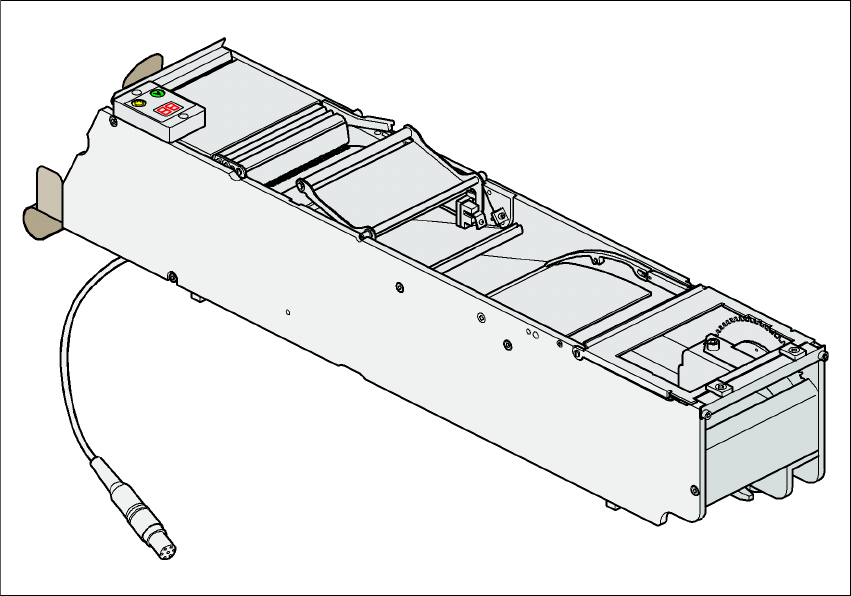

Pис. 3.10 - 12 Ленточный подающий модуль 88 мм S
Изделие № 00141070-xx 3
Ширина 98,6 мм 3
Дорожек на подающий модуль 1 3
Используемые места установки
подающих модулей 3,5 3
Макс. число подающих модулей на машину 2 x 4 3
Запас компонентов на бобинах 7" около 2.000 штук 3
Ширина шага транспортера от 4 до 96 мм с шагом изменения в 4 мм 3
Материал ленты блистерная лента 3
Макс. высота компонентов 14 мм 3
3
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Подающие модули
161
3.10.8.13 Линейный питатель, тип 3
3
Pис. 3.10 - 13 Линейный питатель, тип 3
Изделие № 00142031-xx 3
Ширина 28 мм 3
Дорожек на питатель 1, 2 или 3 3
Используемые места установки
подающих модулей 1 3
Макс. число питателей на машину 2 x 15 3
Запас компонентов на трубчатый магазин - макс. 150 штук, 3
в зависимости от длины компонентов 3
Специф. данные по трубчатым магазинам ширина 9,5 мм / 3 штуки 3
ширина 15 мм / 2 штуки 3
ширина > 15 мм / 1 штука 3
ширина 30 мм / 1 штука 3
Время вибрации при помощи SIPLACE Pro
с регулировкой
от 400 до > 1000 мс 3
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.10 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
162
3.10.8.14 Подающий модуль с подачей россыпью (Bulkcase)
3
Pис. 3.10 - 14 Подающий модуль с подачей россыпью (Bulkcase)
Изделие № 00142318-xx 3
Ширина 30,6 мм 3
Дорожек на подающий модуль 2 3
Используемые места установки
подающих модулей 1 3
Макс. число подающих модулей
на машину 2 x 15 3
Запас компонентов до 50.000 штук 3
Направляющие шины 0402 / высота 0,5 мм изделие № 00142320-xx 3
0603 / высота 0,80 мм изделие № 00142322-xx 3
Длительность шага < 60 мс 3
Подача сжатого воздуха для модулей подачи компонентов россыпью описывается в разде-
ле 3.11.6
, стр. 175. 3
