Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Подающие модули 167 УКАЗАНИЕ – Фиксатор яч еистых маг азинов мо же т ус тан а вливат ьс я…
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.10 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
166
3.10.9.3 Монтаж
3

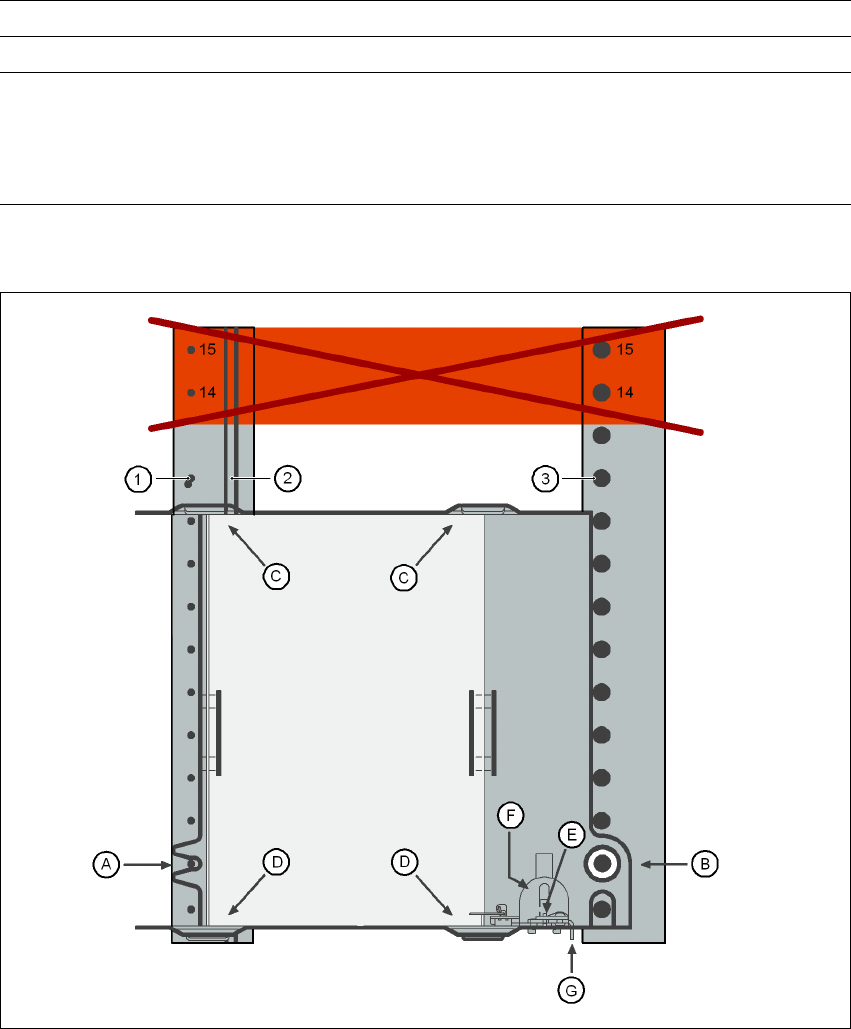

Pис. 3.10 - 16 Монтаж/демонтаж
(1) Центрирующие штифты
(2) Магнитная планка
(3) Сферическая чаша
(14), (15) Эта позиция должна оставаться свободной.
Варианты установки Место установки 1 (SIPLACE D1i)
Спектр монтажных головок P&P, C&P6, C&P12
Макс. высота ячеистых магазинов,
включая компоненты
C&P12
C&P6
P&P
12,5 мм
12,5 мм
28,5 мм
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Подающие модули
167
УКАЗАНИЕ
– Фиксатор ячеистых магазинов может устанавливаться только на место установки 1.
– Позиции подающих модулей 14 и 15 на столике компонентов занимать запрещается.
– Стыковка или расстыковка тележки для подачи компонентов с установленным фикса-
тором невозможна.
→ Установите переднюю сторону "фиксатора ячеистых магазинов" в соответствующий
центрирующий штифт (A на рис. 3.10 - 16
, страница 166).
→Затем посадите отверстие на обратной стороне "фиксатора ячеистых магазинов" на
стержень с шаровой головкой на столике компонентов (B на рис. 3.10 - 16
, страница
166
).
→Убедитесь в том, что "фиксатор ячеистых магазинов" ровно лежит на столике компонен-
тов.
→ Вставить одну сторону поддона ячеистых магазинов в фиксатор (C на рис. 3.10 - 16
,
страница 166
). Вставить другую сторону в фиксатор (D на рис. 3.10 - 16, страница 166).
→Задвиньте ячеистый магазин до упора (E на рис. 3.10 - 16
, страница 166).
→ Зафиксируйте поддон ячеистого магазина, нажав прижимной элемент (F на рис. 3.10 -
16, страница 166) вниз.
→Для удаления поддона ячеистых магазинов снова нажать на прижимной элемент.
УКАЗАНИЕ
При использовании фиксатора мелкого магазина (136 мм) ячеистый магазин (ячеистый
магазин JEDEC/CENELEC) может монтироваться непосредственно на фиксатор, т.е. без
монтажа поддона ячеистых магазинов. Для этого замените прижимное устройство (G на
рис. 3.10 - 16, страница 166).
ПРЕДУПРЕЖДЕНИЕ
Необходимым условием производственной безопасности является оснащение всех мест
установки подающими модулями.
Если в распоряжении нет достаточного числа подающих модулей, то незанятые места
установки должны быть оснащены устройством защиты рук от попадания внутрь механиз-
ма (Dummy-Feeder). Также при оснащении фиксатором ячеистых магазинов незанятые
места установки необходимо оборудовать устройством защиты рук от попадания
внутрь
механизма.
3.10.9.4 Замена прижима
→Для этого удерживайте прижимное устройство (G на рис. 3.10 - 16, страница 166). На-
жмите прижимной элемент (F на рис. 3.10 - 16
, страница 166) вниз и снимите прижим-
ное устройство, выдавливая его вбок.
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.10 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
168
3.10.9.5 Ввод данных
Задайте ячеистые магазины, как это описано в руководстве по эксплуатации SIPLACE Pro.
3.10.10 Модуль Dip (Модуль нанесения раствора)
Изделие № 00117010-xx Модуль Dip нанесения флюса и клея
3

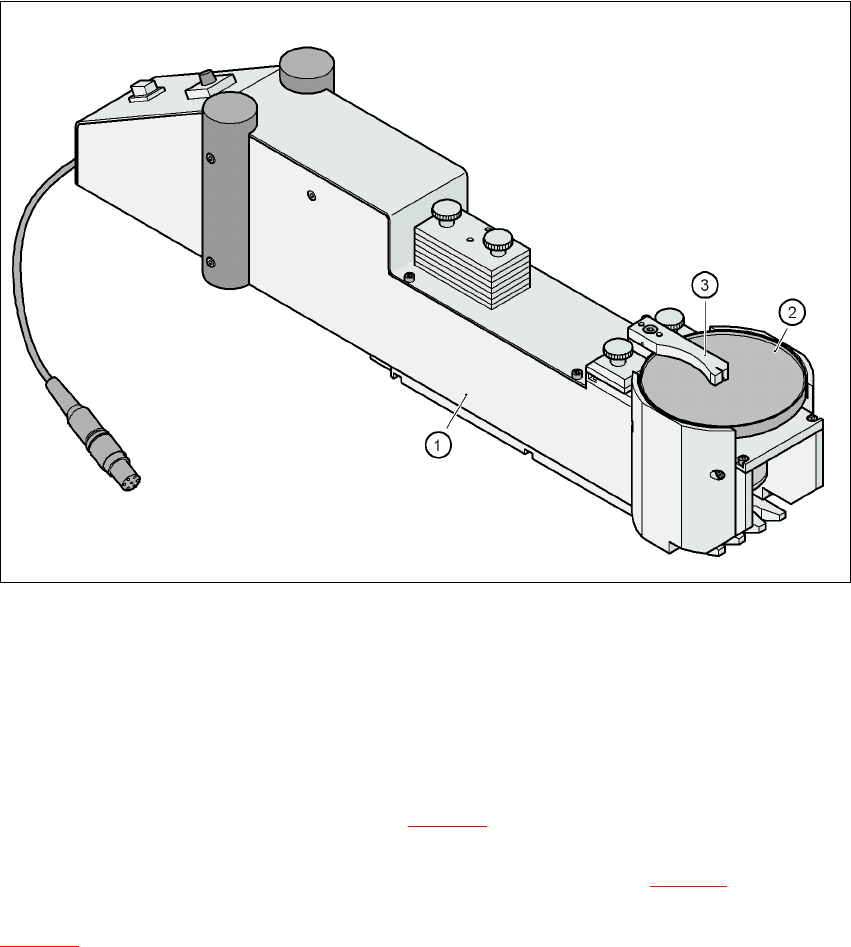

Pис. 3.10 - 17 Модуль Dip (Модуль нанесения раствора)
(1) Модуль Dip
(2) Вращающийся диск
(3) Скребок
3.10.10.1 Описание
Модуль нанесения раствора (поз. 1 на рис. 3.10 - 17) используется для смачивания пере-
вернутых кристаллов и компонентов CSP жидкой средой или токопроводящим глютеном.
Носителем жидкой среды является вращающийся диск (поз. 2 на рис. 3.10 - 17
), на котором
образуется тонкая пленка жидкой среды (напр., 40 μмк) при помощи скребка (поз. 3 на рис.
3.10 - 17
). Этот метод лучше всего подходит для высоковязкостных (патокообразных) жид-
ких сред. Необходимое для процесса количество жидкой среды наносится слоем мини-
мальной толщины, так как увлажнять необходимо только обратную сторону столбиковых
выводов.
