Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.11 Тележка для подачи компонентов 177 3.1 1.7 Контейнер для рулон а ле нты на втором у ровне…
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.11 Тележка для подачи компонентов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
176
Процесс монтажа очень прост. Пневмораспределитель (поз. 1 на рис. 3.11 - 5) крепится дву-
мя болтами (поз. 2 на рис. 3.11 - 5
) к столику компонентов (поз. 3 на рис. 3.11 - 5). Затем
пневмораспределитель подключается к системе подачи сжатого воздуха тележки для пода-
чи компонентов. На обратной стороне пневмораспределителя расположены зажимы (поз. 4
на рис. 3.11 - 5
). Они фиксируют модули подачи компонентов россыпью на столике компо-
нентов и обеспечивают тем самым беспрепятственную подачу сжатого воздуха.
3

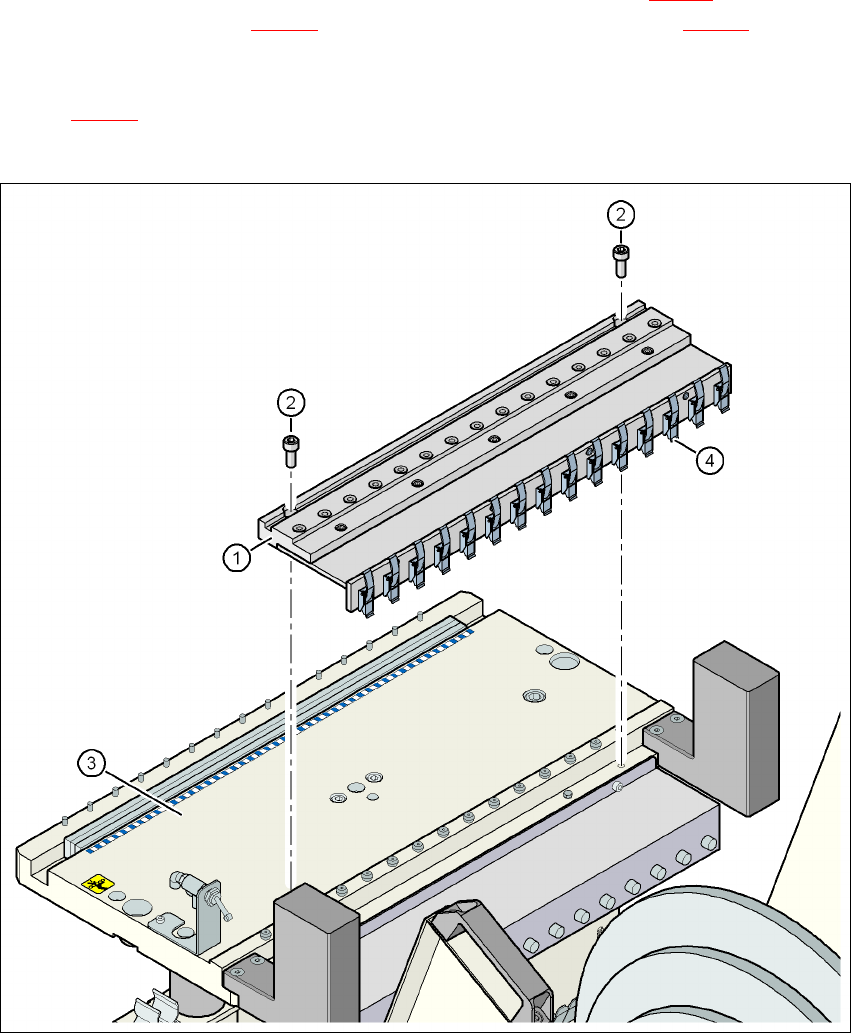

Pис. 3.11 - 5 Подача сжатого воздуха для модулей подачи компонентов россыпью
(1) Пневмораспределитель
(2) Винт DIN 912, M8x20, 2 штуки
(3) Столик компонентов
(4) Зажимы
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.11 Тележка для подачи компонентов
177
3.11.7 Контейнер для рулона ленты на втором уровне
Изделие № 00119773-xx Второй уровень для рулонов с компонентами для D2i/D1i
При максимальной загрузке тележек для подачи компонентов подающими модулями 3 x 8
мм рулоны ленты могут быть "втиснуты" в базовый контейнер (поз. 4 на рис. 3.11 - 6
), что
приведет к затруднениям при обращении с рулонами ленты. При расположении контейнера
для рулонов ленты на втором уровне (поз. 1 на рис. 3.11 - 6
) обеспечивается возможность
выгрузки зажатых в базовом контейнера рулонов ленты в контейнер второго уровня и об-
легчения работы с ними. Размещение контейнера для рулонов ленты на расположенном на
большей высоте втором уровне улучшает эргономику при оснастке и загрузке компонентов.
Pис. 3.11 - 6 Второй уровень для рулонов с компонентами
(1) Контейнер для рулона ленты на втором уровне
(2) Верхнее монтажное положение
(3) Нижнее монтажное положение
(4) Базовый контейнер
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.11 Тележка для подачи компонентов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
178
Контейнер для рулонов ленты на втором уровне может быть размещен в двух разных по
высоте положениях (поз. 2 и поз. 3 на рис. 3.11 - 6
, стр. 177) на тележке подачи компонентов.
Максимально допустимый размер рулона составляет семь дюймов.
Максимальный диаметр рулона в базовом контейнере при высоте тележки для подачи ком-
понентов 900 мм в зависимости от монтажного положения может иметь следующие значе-
ния:
3
Ширина контейнера для рулона ленты на втором уровне в два раза меньше ширины теле-
жки для подачи компонентов. При заказе поставляется контейнер для рулона ленты. Он мо-
жет устанавливаться на правой или левой стороне тележки для подачи компонентов. В
случае использования всей ширины тележки для подачи компонентов понадобятся два
контейнера для
рулона ленты на втором уровне.
Контейнер для рулона ленты
на втором уровне
Максимальный диаметр рулона
в базовом контейнере
Верхнее монтажное положение 13 дюймов
Нижнее монтажное положение 10 дюймов
