Руководство по эксплуатации SIPLACE D1i/D2i 1 Введение

ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 1.1 Описание машины

Монтажный автомат SIPLACE D1i работает с широким диапазоном компонентов от 01005

до 125 x 10 мм² с высокой точностью. При этом технология монтажа основывается на при-

нципе Collect&Place и Pick&Place. Модульная конструкция головки, разработанная компани-

ей ASM Assembly Systems, позволяет быстро заменять головки Collect&Place.

Оптическое центрирование монтажных компонентов выполняется цифровыми модулями

СТЗ. Они состоят из цифровых камер с различным разрешением, стандартных камер

и ка-

мер для компонентов с высоким разрешением.

Автомат SIPLACE D1i может оснащаться двумя тележками для подачи компонентов. Вмес-

то тележки для подачи компонентов можно устанавливать механизм смены ячеистых мага-

зинов.

Трехсегментный транспортер ПП, состоящий из подающего конвейера, технологического

конвейера и выводного конвейера, подает печатную плату в позицию обработки. В качестве

варианта транспортера

ПП можно использовать простой транспортер или подвижный двой-

ной транспортер с неподвижной стороной справа или слева. Кроме того, подвижный двой-

ной транспортер можно без труда преобразовать в простой транспортер.

Оптическое центрирование печатной платы выполняется при помощи цифровой камеры

для печатных плат.

1.1.2 Монтажный автомат SIPLACE D2i

Монтажный автомат SIPLACE D2i оснащен двумя порталами, которые точно позициониру-

ют обе головки Collect&Place независимо друг от друга по осям X и Y. Монтажная технология

базируется на принципе Collect&Place. В зависимости от монтажного задания на порталах

может устанавливаться 6- или 12-сегментная головка Collect&Place.

При этом возможны следующие конфигурации:

УКАЗАНИЕ 1

Для достижения оптимальной производительности монтажа для различных типов головок

мы рекомендуем установить на тот портал, который располагается со стороны неподвиж-

ного края транспортера ПП.

Портал 1 Портал 2

C&P12 C&P12

C&P12 C&P6

C&P6 C&P12

C&P6 C&P6

Табл. 1.1 - 2 Конфигурации монтажных головок на автомате D2i

1 Введение Руководство по эксплуатации SIPLACE D1i/D2i

1.1 Описание машины ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU

Пример:

Неподвижный край

транспортера ПП справа: портал 1 с 12-сегментной головкой Collect&Place

портал 2 с 6-сегментной головкой Collect&Place

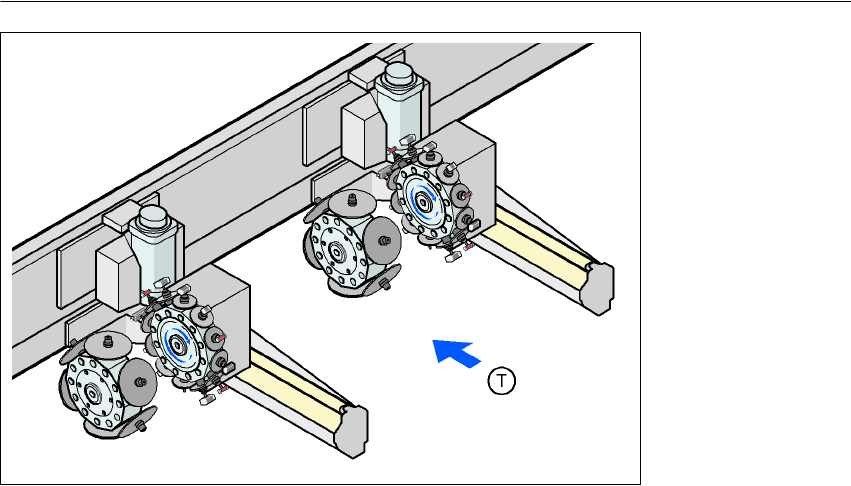

Pис. 1.1 - 2 Головка как модуль - SIPLACE D2i

P1 Портал 1

P2 Портал 2

T Направление транспортировки печатных плат

Модульная конструкция головки, разработанная компанией ASM Assembly Systems, позво-

ляет быстро заменять головки Collect&Place.

Монтажный автомат SIPLACE D2i предназначен для монтажа компонентов 01005. Для мон-

тажа компонентов 01005 необходим только опциональный пакет 01005 для 12-сегментной

головки Collect&Place.

Монтажный автомат SIPLACE D2i работает с широким спектром компонентов от 01005 до

27 x 27 мм² с высокой скоростью, при этом оптическое

центрирование компонентов выпол-

няется при помощи цифрового модуля СТЗ. На 12-сегментной головке Collect&Place по вы-

бору можно устанавливать стандартную камеру или камеру с высоким разрешением.

Монтажный автомат SIPLACE D2i может оснащаться двумя тележками для подачи компо-

нентов.

Трехсегментный транспортер ПП, состоящий из подающего конвейера, технологического

конвейера и выводного конвейера, подает печатную плату в позицию

обработки. В качестве

варианта транспортера ПП можно использовать простой транспортер или подвижный двой-

ной транспортер с неподвижной стороной справа или слева. Кроме того, подвижный двой-

ной транспортер можно без труда преобразовать в простой транспортер.

Оптическое центрирование печатной платы выполняется при помощи цифровой камеры

для печатных плат.

C&P12

C&P6

C&P12

C&P6

Руководство по эксплуатации SIPLACE D1i/D2i 1 Введение

ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 1.1 Описание машины

1.1.3 Выбирать конфигурацию монтажной головки

При заказе монтажной системы SIPLACE серии D можно выбирать оптимальную конфигу-

рацию. Монтажная система будет сконфигурирована по Вашему заказу и затем поставлена

Вам.

В том случае, если возникает необходимость замены монтажной головки на месте, имеется

комплект для смены конфигурации. В этот комплект наряду с монтажной головкой входят

монтажные детали, кабель и т.д

. Перед сменой монтажной головки необходимо настроить

программное обеспечение для станции и ПО SIPLACE Pro. После этого необходимо заново

выполнить калибрование системы.

Модульная конструкция головки, т.е., настройка автоматов в соответствии с параметрами

производства путем смены монтажной головки обеспечивает преимущество, заключающе-

еся в том, что Вы имеете в своем распоряжении соответствующую Вашим запросам

адап-

тированную монтажную систему для использования на другом автомате в любое время без

дополнительных инвестиционных расходов.

1.1.4 Принцип SIPLACE

Монтажные головки берут компоненты с неподвижных подающих модулей на тележках для

подачи компонентов или на механизме смены ячеистых магазинов и монтируют их на не-

подвижные печатные платы. В случае использования двойного транспортера может выпол-

няться одновременный монтаж на двух печатных платах.

Принцип „неподвижного компонента“ и „неподвижной печатной платы“, который зарекомен-

довал

себя наилучшим образом на всех автоматах SIPLACE, имеет целый ряд существен-

ных преимуществ:

– добавление компонентов или сращивание лент не приводит к останову.

– плавная подача компонентов обеспечивает надежность забора даже самых мелких

компонентов (напр., 01005).

– в процессе монтажа неподвижная печатная плата препятствует смещению компонен-

тов.

– комбинация монтажных головок с механизмом смены

приcосов гарантирует постоян-

ную оптимальную конфигурацию присосок для соответствующего монтажного процес-

са. Благодаря этому достигается сокращение путей перемещения и оптимизация

монтажной последовательности.

Высокая гибкость, эффективность и безопасность оснастки являются гарантами высокой

производительности SIPLACE D1i/D2i. Минимальные простои повышают эффективность

использования и повышают производительность.
