Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.11 Тележка для подачи компонентов
179
3.11.8 Стопор подающего модуля
Изделие № 00119623-xx Стопор подающего модуля D2i/D1i
Стопор подающего модуля обеспечивает дополнительную механическую блокировку. Он не
допускает случайного смещения подающего модуля на столике компонентов и исключает
вероятность его столкновения с монтажной головкой.
Стопор подающего модуля крепится на передней стороне столика компонентов при помощи
болтов. Захваты фиксируют ножки подающего модуля. Для каждой тележки для
подачи ком-
понентов требуется один стопор подающего модуля.
3
Pис. 3.11 - 7 Стопор подающего модуля
(1) Стопор подающего модуля
(2) Столик компонентов
3 Технические данные автомата Руководство по эксплуатации SIPLACE D1i/D2i
3.11 Тележка для подачи компонентов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
180
3.11.9 Спускной лоток для обрезков ленты
3
Pис. 3.11 - 8 Спускной лоток для обрезков ленты
Спускной лоток для обрезков ленты подвешен на резаке для ленты. Измельчаемая резаком
лента скользит по спускному лотку для обрезков ленты в контейнер для отходов тележки
для подачи компонентов.
Руководство по эксплуатации SIPLACE D1i/D2i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.11 Тележка для подачи компонентов
181
3.11.10 Направляющий канал для пустой ленты
В стандартном исполнении направляющий канал для пустой ленты может подводить
кпневматическому резаку ленту с высотой гнезда максимум 17 мм.
3

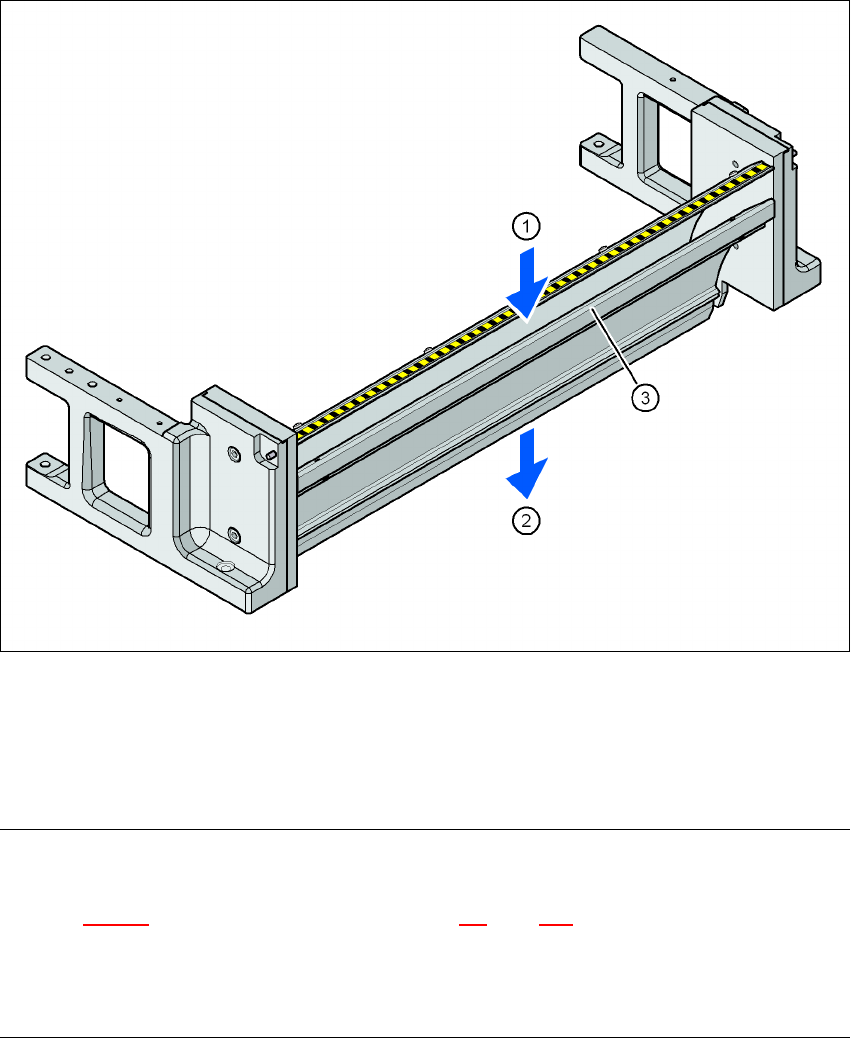

Pис. 3.11 - 9 Направляющий канал для пустой ленты с контейнером для сбора бракованных компонентов
(1) Впускная прорезь для пустой ленты
(2) Выпускная прорезь для пустой ленты над пневматическим резаком
(3) Разделительная пластина для ленты < 17 мм, для ленты > 17 мм, съемная
УКАЗАНИЕ
– У карманов лент размером с высотой более 17 мм разделительная пластина (поз. 3 на
рис. 3.11 - 9
) может быть убрана (см. раздел 4.5, стр. 225).
→Не располагайте подающие модули с низкими гнездами непосредственно рядом с по-
дающими модулями с высокими гнездами. Пустые ленты могут нахлестываться друг на
друга и вызывать затор.
